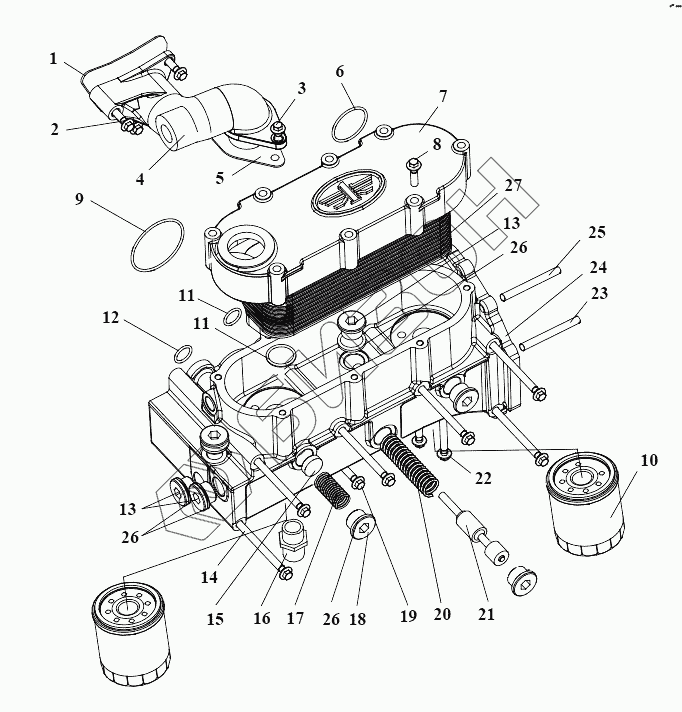

Графический каталог запасных частей к технике: FAW CA6DL2-37E5. Масляный радиатор
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1013037C29D | Прокладка соединительного водопровода |
Загрузка ...
|
|
| 2 | Q1840825 | Болт |
Загрузка ...
|
|
| 3 | Q1820845 | Болт |
Загрузка ...
|
|
| 4 | 1013031 -659-0000 | Соединительный водопровод |
Загрузка ...
|
|
| 5 | 1013036B29D | Прокладка соединительного водопровода |
Загрузка ...
|
|
| 6 | CQ7342545C | Резиновое кольцо круглого сечения |
Загрузка ...
|
|
| 7 | 1013021B36D | Накладка масляного радиатора |
Загрузка ...
|
|
| 8 | Q1840830T | Болт с шестигранной головкой с фланцем |
Загрузка ...
|
|
| 9 | CQ7342710C | Резиновое кольцо круглого сечения |
Загрузка ...
|
|
| 10 | 1012010-36DF | Масляный фильтр в сборе |
Загрузка ...
|
|
| 11 | CQ7342300C | Резиновое кольцо круглого сечения |
Загрузка ...
|
|
| 12 | CQ734180C | Резиновое кольцо круглого сечения |
Загрузка ...
|
|
| 13 | Q/WC3410-1994 | Пробка с винтовой резьбой |
Загрузка ...
|
|
| 14 | 1013033-29D | Болт корпуса масляного охладителя |
Загрузка ...
|
|
| 15 | 1013027-36D | Сердечник клапана - обводнительный клапан масляного охладителя |
Загрузка ...
|
|
| 16 | 1013022-29D | Соединительная гайка масляного фильтра |
Загрузка ...
|
|
| 17 | 1013028-36D | Пружина предохранительного клапана |
Загрузка ...
|
|
| 18 | 1013026-29D | Пробка предохранительного клапана |
Загрузка ...
|
|
| 19 | Q1820840 | Болт |
Загрузка ...
|
|
| 20 | 1013024-29D | Пружина регулятора давления |
Загрузка ...
|
|
| 21 | 1013023-36D | Сердечник клапана регулировки |
Загрузка ...
|
|
| 22 | Q1820870 | Болт |
Загрузка ...
|
|
| 23 | CQ1200840 | Шпилька |
Загрузка ...
|
|
| 24 | 1013011B36D | Корпус масляного радиатора |
Загрузка ...
|
|
| 25 | CQ1200870 | Шпилька |
Загрузка ...
|
|
| 26 | Q/WC3403-1994 | Медная прокладка |
Загрузка ...
|
|
| 27 | 1013010A36D | Масляный охладитель в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
