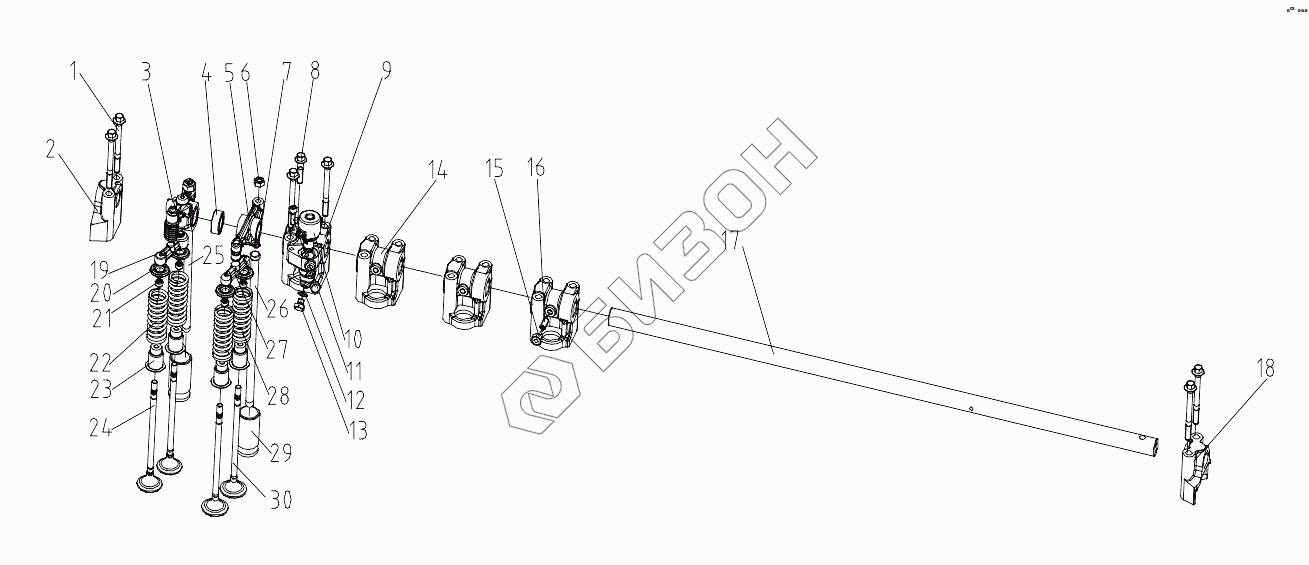

Графический каталог запасных частей к технике: FAW CA6DL2-37E5. Система газораспределения (I)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q1820880 | Болт |
Загрузка ...
|
|
| 2 | 1007104-96Е | Передний кронштейн оси коромысел |
Загрузка ...
|
|
| 3 | 1007120-96Е | Коромысло выхлопного клапана в сборе |
Загрузка ...
|
|
| 4 | 1007103-96Е | Ограничительная втулка коромысла клапана |
Загрузка ...
|
|
| 5 | 1007110-29D | Зажимный шарик - коромысло клапана |
Загрузка ...
|
|
| 6 | 1007113-96Е | Контргайка регулировочного болта клапана |
Загрузка ...
|
|
| 7 | 1007112-29D | Регулировочный винт коромысла клапана |
Загрузка ...
|
|
| 8 | Q1840830T | Болт с шестигранной головкой с фланцем |
Загрузка ...
|
|
| 9 | 1007107-96Е | Гнездо электромагнитного клапана |
Загрузка ...
|
|
| 10 | 1007160-96Е | Электромагнитный клапан в сборе |
Загрузка ...
|
|
| 11 | CQ2180612TF2 | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 12 | Q/WC3403-94 | Шайба |
Загрузка ...
|
|
| 13 | CQ61708 | Заглушка с шестигранной головкой |
Загрузка ...
|
|
| 14 | 1007102-96E | Кронштейн оси коромысел |
Загрузка ...
|
|
| 15 | CQ34008 | Гайка |
Загрузка ...
|
|
| 15 | Q340B08T12 | Гайка |
Загрузка ...
|
|
| 16 | Q2800820 | Прорезной конический винт крепления |
Загрузка ...
|
|
| 16 | GB/T71-1985 | Конический крепежный винт M8x20 |
Загрузка ...
|
|
| 17 | 1007130-96E | Ось коромысел в сборе |
Загрузка ...
|
|
| 18 | 1007101-96E | Задний кронштейн оси коромысел |
Загрузка ...
|
|
| 19 | 1007015-630-000Y | Поперечина выхлопного клапана в сборе |
Загрузка ...
|
|
| 20 | 1007024-29D | Кронштейн пружины клапана |
Загрузка ...
|
|
| 21 | 1007028-29D | Сухарь замка клапана |
Загрузка ...
|
|
| 22 | 1007022-29D | Пружина выпускного клапана |
Загрузка ...
|
|
| 23 | 1007035-96E | Сальник направляющей втулки клапана в сборе |
Загрузка ...
|
|
| 24 | 1007016-36D | Выпускной клапан |
Загрузка ...
|
|
| 25 | 1007070A630-000YJ | Штанга толкателя выхлопного клапана в сборе |
Загрузка ...
|
|
| 26 | 1007050-36D | Толкатель |
Загрузка ...
|
|
| 27 | 1007012-29D | Поперечный рычаг (крейцкопф) |
Загрузка ...
|
|
| 28 | 1007021-29D | Пружина впускного клапана |
Загрузка ...
|
|
| 29 | 1007061-77W | Толкатель |
Загрузка ...
|
|
| 30 | 1007011B36DC | Впускной клапан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
