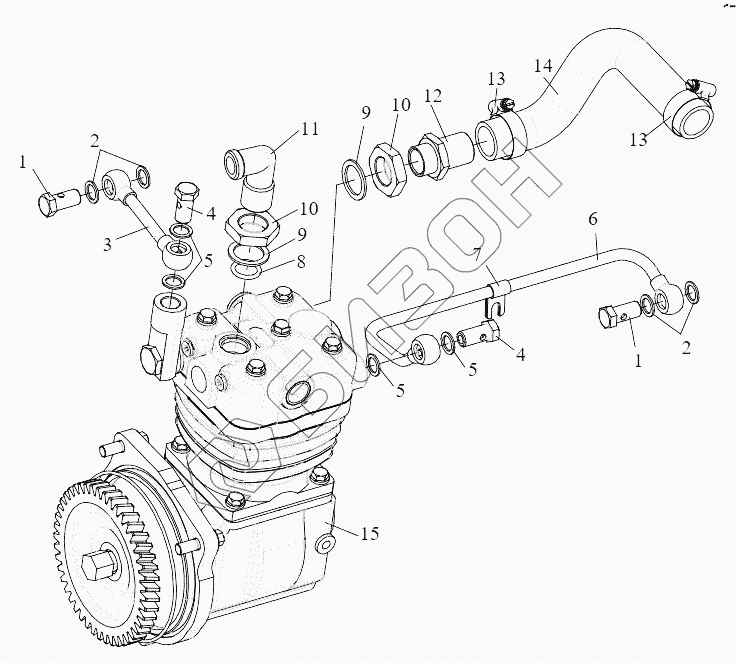

Графический каталог запасных частей к технике: FAW CA6DL2-37E5. Воздушный компрессор (II)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
4
5
5
5
6
7
8
9
9
10
10
11
12
13
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Q/XC3451.1-2002 Шарнирный болт М14x1.5
Загрузка ...
2 Q/WC3403-1994 Медная прокладка
Загрузка ...
3 3509020А614-0435 Возвратный водопровод в сборе
Загрузка ...
4 М18x1.5 Q/WC3403-94 Шарнирный болт
Загрузка ...
5 шайба18x26 Медная шайба
Загрузка ...
6 3509030А671-0382 Трубка масляная
Загрузка ...
7 3509032-29D Кронштейн
Загрузка ...
8 Q7343530E О-образное уплотнительное кольцо
Загрузка ...
9 CQ72327 Уплотнительная шайба
Загрузка ...
10 CQ35327 Шестигранная тонкая гайка
Загрузка ...
11 3509016-382 Воздуховыпускной штуцер воздушного компрессора
Загрузка ...
12 3509017-382 Впускной штуцер воздушного компрессора в сборе
Загрузка ...
13 CQ67640B Червячный хомут
Загрузка ...
14 3509314-70А Впускной масляный шланг воздушный компрессор
Загрузка ...
15 3509010С671 -0382 Воздушный компрессор со штуцером в сборе
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
