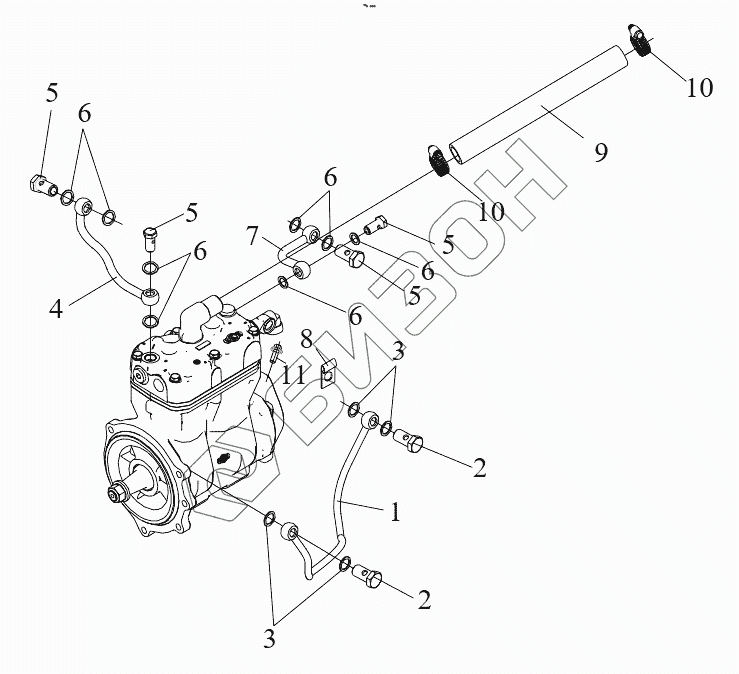

Графический каталог запасных частей к технике: FAW CA6DM2. Воздушный компрессор (II)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
9
10
10
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 3509050-81D Впускной маслопровод в сборе
Загрузка ...
1 3509050-81DK Впускной маслопровод в сборе
Загрузка ...
2 3509053-29D Болт
Загрузка ...
3 Q/WC3403-1994-3 Шайба 10x16
Загрузка ...
3 Q/WC3403-1994 Медная прокладка
Загрузка ...
4 3509020-81 Обратный водопровод насоса воздушного компрессора в сборе
Загрузка ...
5 Q/XC3451.1-2002 Шарнирный болт М14x1.5
Загрузка ...
5 3509059-81D Шарнирный болт M18x1.5
Загрузка ...
6 Q/WC3403-1994 Медная прокладка
Загрузка ...
7 3509030-81D Впускной водопровод насоса воздушного компрессора в сборе
Загрузка ...
8 3509032-81D Кронштейн впускного маслопровода воздушного компрессора
Загрузка ...
9 3509314-74А Впускной воздухопровод воздушного компрессора
Загрузка ...
9 3509041АМ01-07 4АК Впускной воздухопровод воздушного компрессора
Загрузка ...
10 Q67635B Лирка червячного гибкого рукава
Загрузка ...
10 Q67638 Скоба 38
Загрузка ...
11 Q1841012 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
