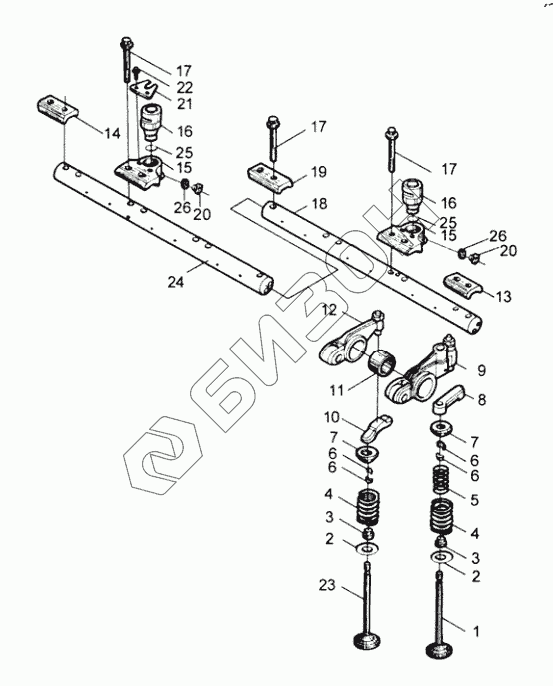

Графический каталог запасных частей к технике: FAW CA6DM2. Компоненты клапанного механизма 1007000-81D
1
2
2
3
3
4
4
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
19
20
20
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1007016-81D | Выхлопной клапан |
Загрузка ...
|
|
| 2 | 1007026-81D | Пружинная прокладка клапана |
Загрузка ...
|
|
| 3 | 1007035-81D | Сальник направляющей втулки клапана в сборе |
Загрузка ...
|
|
| 4 | 1007021-81D | Пружина впускного клапана |
Загрузка ...
|
|
| 5 | 1007023-81D | Внутренняя пружина выхлопного клапана |
Загрузка ...
|
|
| 6 | 1007028-81D | Блокировка клапана |
Загрузка ...
|
|
| 7 | 1007024-81D | Держатель клапанной пружины |
Загрузка ...
|
|
| 8 | 1007015-81D | Мост выхлопного клапана в сборе |
Загрузка ...
|
|
| 9 | 1007120-81D | Коромысла выпускного клапана в сборе |
Загрузка ...
|
|
| 10 | 1007012-81D | Мост впускного клапана |
Загрузка ...
|
|
| 11 | 1007163-81D | Осевая фиксирующая втулка коромысла |
Загрузка ...
|
|
| 12 | 1007110-81D | Коромысло впускного клапана в сборе |
Загрузка ...
|
|
| 13 | 1007183-81D | Прижим оси коромысел |
Загрузка ...
|
|
| 14 | 1007181-81D | Прижим оси коромысел |
Загрузка ...
|
|
| 15 | 1007164-81D | Держатель электромагнитного клапана |
Загрузка ...
|
|
| 16 | 1007162-81D | Электромагнитный тормозной клапан в сборе |
Загрузка ...
|
|
| 17 | Q1841075 | Шестигранный фланцевый болт |
Загрузка ...
|
|
| 18 | 1007175-81D | Ось коромысел в сборе |
Загрузка ...
|
|
| 19 | 1007182-81D | Прижим оси коромысел |
Загрузка ...
|
|
| 20 | Q617B08 | Заглушка с шестигранной головкой |
Загрузка ...
|
|
| 21 | 1007161-81D | Прижим электромагнитного клапана |
Загрузка ...
|
|
| 22 | Q1840612 | Фланцевый шестигранный болт |
Загрузка ...
|
|
| 23 | 1007011-81D | Впускной клапан |
Загрузка ...
|
|
| 24 | 1007165-81D | Ось коромысел в сборе |
Загрузка ...
|
|
| 25 | GB/T3452.1 | О-образное резиновое уплотнительное кольцо 10.6x2.65 |
Загрузка ...
|
|
| 26 | Q/wc3403-94 | Медная шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
