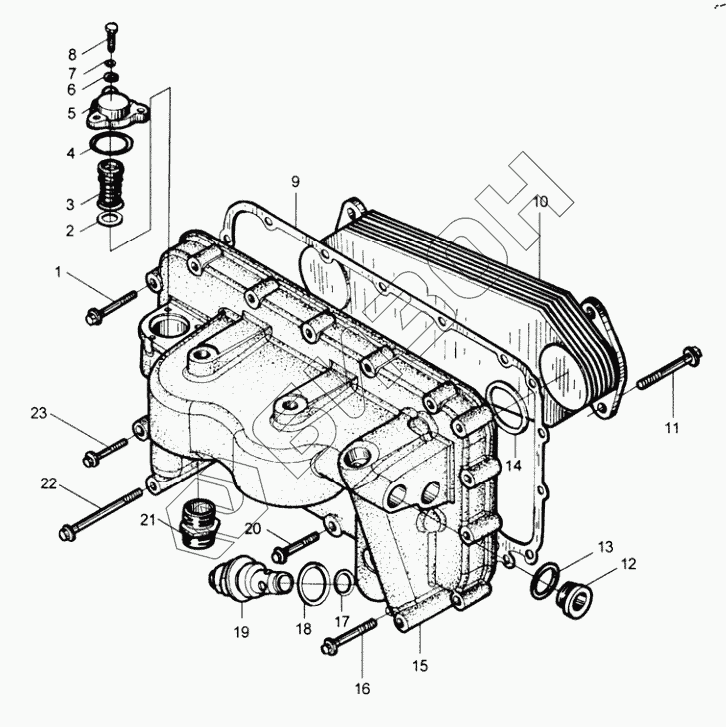

Графический каталог запасных частей к технике: FAW CA6DM2. Компоненты масляного охладителя 1013000-81D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q1820855 | Шестигранный фланцевой болт - тонкая штанга |
Загрузка ...
|
|
| 2 | 1013034-53D | О-образное кольцо перепускного клапана охладителя моторного масла |
Загрузка ...
|
|
| 3 | 1013033-53D | Клапан - перепускной клапан охладителя моторного масла |
Загрузка ...
|
|
| 4 | 1013037-53D | О-образное уплотнительное кольцо крышки клапана |
Загрузка ...
|
|
| 5 | 1013031-81D | Крышка клапана - байпасный клапан масляного охладителя |
Загрузка ...
|
|
| 6 | Q40106 | Шайба |
Загрузка ...
|
|
| 7 | Q40306 | Пружинная шайба |
Загрузка ...
|
|
| 8 | Q150B0625 | Болт М6х25 |
Загрузка ...
|
|
| 9 | 1013012-81D | Прокладка корпуса масляного радиатора |
Загрузка ...
|
|
| 10 | 1013010-81D | Масляный радиатор в сборе |
Загрузка ...
|
|
| 11 | Q1821070 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 12 | Q/WC3410-1994 | Пробка с винтовой резьбой |
Загрузка ...
|
|
| 13 | Q/WC3403-1994 | Медная прокладка |
Загрузка ...
|
|
| 14 | GB3452.1-2005 | O-sealing ring |
Загрузка ...
|
|
| 15 | 1013011-81D | Тело масляного охладителя |
Загрузка ...
|
|
| 16 | Q1820860 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 17 | Q7342422 | O-sealing ring |
Загрузка ...
|
|
| 18 | 1013066-81D | Медная шайба |
Загрузка ...
|
|
| 19 | 1013060-81D | Клапан регулировки давления в сборе |
Загрузка ...
|
|
| 20 | Q1820850 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 21 | 1013041-53D | Соединительный болт цельнопоточного охладителя моторного масла |
Загрузка ...
|
|
| 22 | Q18208100 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 23 | Q1820845 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
