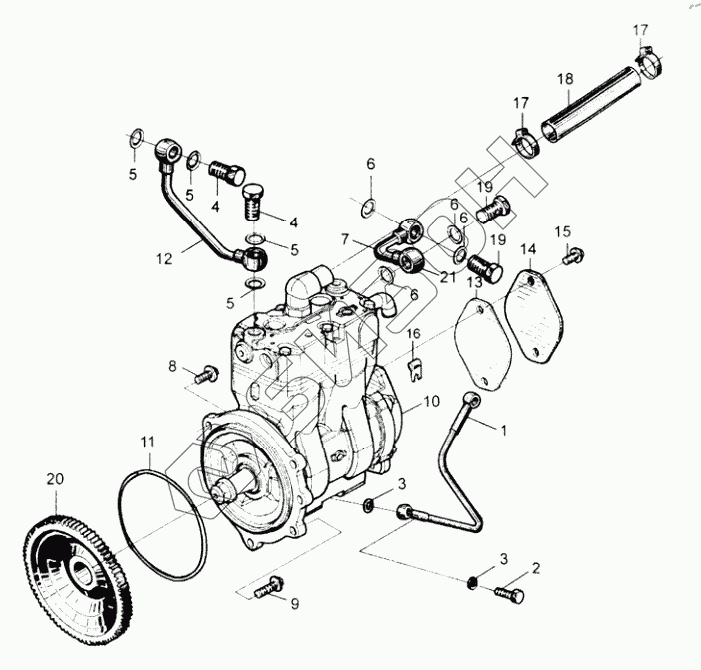

Графический каталог запасных частей к технике: FAW CA6DM2. Компоненты воздушного компрессора 3509000-81DK
1
2
3
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3509050-81DK | Впускной маслопровод в сборе |
Загрузка ...
|
|
| 2 | 3509053-29D | Болт |
Загрузка ...
|
|
| 3 | Q/WC3403-1994 | Медная прокладка |
Загрузка ...
|
|
| 4 | Q/XC3451.1-2002 | Шарнирный болт М14x1.5 |
Загрузка ...
|
|
| 5 | Q/WC3403-1994 | Медная прокладка |
Загрузка ...
|
|
| 6 | Q/WC3403-1994 | Медная прокладка |
Загрузка ...
|
|
| 7 | 3509030-81DK | Подводящий водопровод компрессионного насоса в сборе |
Загрузка ...
|
|
| 8 | Q1841025 | Болт |
Загрузка ...
|
|
| 9 | Q1841035TF2 | Болт |
Загрузка ...
|
|
| 10 | 3509010A53DK | Двухцилиндровый воздушный компрессор в сборе |
Загрузка ...
|
|
| 11 | GB3452.1-1992 | О-образное резиновое уплотнительное кольцо 28x1.8 |
Загрузка ...
|
|
| 12 | 3509020-81DK | Отводящий водопровод компрессионного насосав сборе |
Загрузка ...
|
|
| 13 | 3407024-29D | Прокладка - силовой поворотный насос |
Загрузка ...
|
|
| 14 | 3407022-322 | Крышка - насос гидроусилителя руля |
Загрузка ...
|
|
| 15 | Q1841020 | Болт |
Загрузка ...
|
|
| 16 | 3509032-81D | Кронштейн впускного маслопровода воздушного компрессора |
Загрузка ...
|
|
| 17 | Q67638 | Скоба 38 |
Загрузка ...
|
|
| 18 | 3509041-53DK | Впускная резиновая труба - двухцилиндровый насос |
Загрузка ...
|
|
| 19 | Q/XC3451.1-2002 | Шарнирный болт М14x1.5 |
Загрузка ...
|
|
| 20 | 1006047-81D | Ведомая шестерня насоса воздушного компрессора |
Загрузка ...
|
|
| 21 | Q/XC3451.2-2002 | Соединение трубы |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
