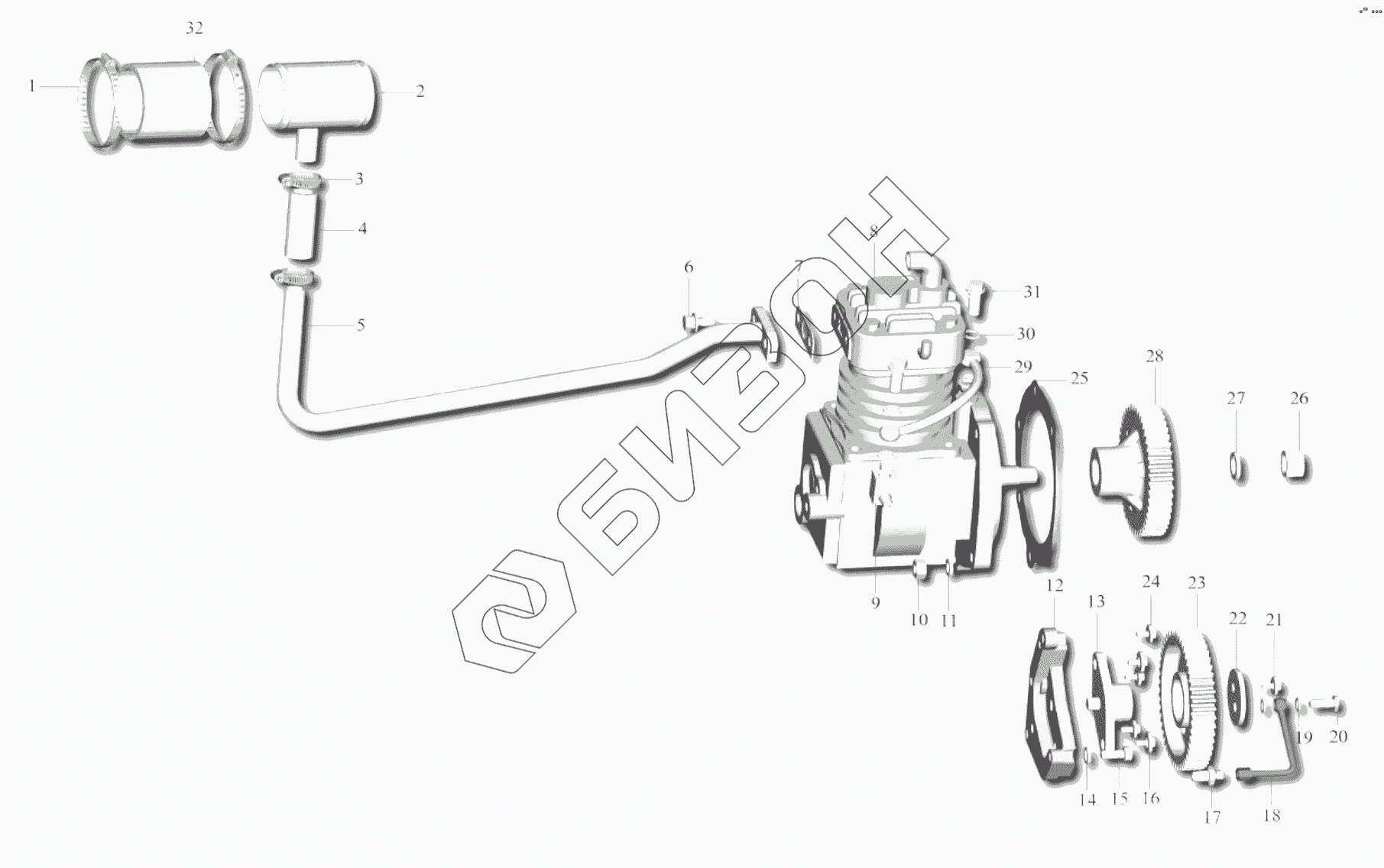

Графический каталог запасных частей к технике: FAW CA 4DC2-10E4. Air compressor
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | CQ67680B | Хомут |
Загрузка ...
|
|
| 2 | Intake pipe-air compressor | Intake pipe-air compressor |
Загрузка ...
|
|
| 3 | CQ67627B | Хомут |
Загрузка ...
|
|
| 4 | B3509284-C313 | Intake pipe-air compressor |
Загрузка ...
|
|
| 5 | S3509282-C984 | Air compressor intake pipe |
Загрузка ...
|
|
| 6 | CQ1460820 | Установочное место для болта |
Загрузка ...
|
|
| 7 | 3509283-C122 | Sealing gasket |
Загрузка ...
|
|
| 8 | 3509010-C122 | Air compressor assembly |
Загрузка ...
|
|
| 9 | 1118038AY01 | Oil inlet adapter |
Загрузка ...
|
|
| 10 | CQ35010 | Гайка |
Загрузка ...
|
|
| 11 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 12 | 3509294-C012 | Bracket support-middle shaft |
Загрузка ...
|
|
| 13 | 4001017-C012 | Middle gear shaft- air compressor |
Загрузка ...
|
|
| 14 | Q40308 | Пружинная шайба |
Загрузка ...
|
|
| 15 | 3509297-C012 | Inner hexagon bolt |
Загрузка ...
|
|
| 16 | CQ1481020A | Combination bolt |
Загрузка ...
|
|
| 17 | 4001029-C012 | Oil pipe connector |
Загрузка ...
|
|
| 18 | 4001026-C012 | Oil pipe –middle gear shaft |
Загрузка ...
|
|
| 19 | 4001032-C012 | Washer |
Загрузка ...
|
|
| 20 | 4001031-C012 | Hollow bolt |
Загрузка ...
|
|
| 21 | CQ1480814A | Болт |
Загрузка ...
|
|
| 22 | 4001018-C012 | Washer |
Загрузка ...
|
|
| 23 | 4001015-C012 | Middle gear assembly---air compressor |
Загрузка ...
|
|
| 24 | CQ1480830A | Combination bolt |
Загрузка ...
|
|
| 24 | CQ1420830 | Combination bolt |
Загрузка ...
|
|
| 25 | 3509296-C012 | Sealing gasket-air compressor |
Загрузка ...
|
|
| 26 | CQ36016 | Hexagon nut |
Загрузка ...
|
|
| 27 | Q40416 | Spring washer |
Загрузка ...
|
|
| 28 | 3509056-C012 | transmission gear-air compressor |
Загрузка ...
|
|
| 29 | 3509110-X25 | Oil inlet pipe assembly |
Загрузка ...
|
|
| 30 | 1002039-D1 | Washer |
Загрузка ...
|
|
| 31 | 1104066-D6 | Полый болт - маслопровод в сборе |
Загрузка ...
|
|
| 32 | 1118052-X3 | Rubber hose- compressor inlet |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
