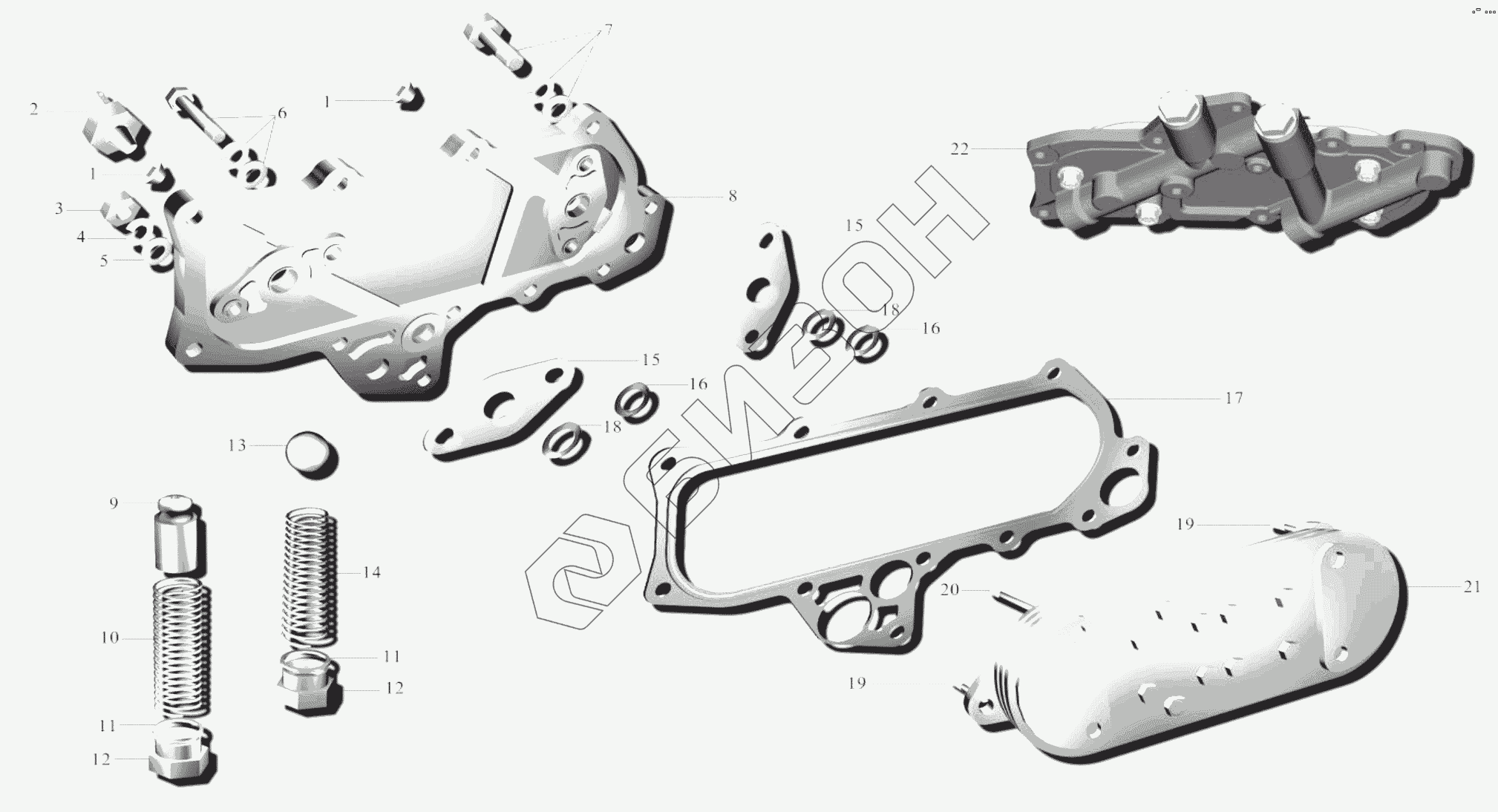

Графический каталог запасных частей к технике: FAW CA 4DC2-10E4. Oil cooler
1
1
2
3
4
5
6
7
7
7
7
8
9
10
11
11
12
12
13
14
15
15
16
16
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | CQ61304 | Tapered screw plug |
Загрузка ...
|
|
| 2 | S3818020-C308 | Oil pressure switch assembly |
Загрузка ...
|
|
| 3 | CQ34008 | Гайка |
Загрузка ...
|
|
| 4 | Q40408 | Пружинная шайба |
Загрузка ...
|
|
| 5 | Q40108 | Шайба |
Загрузка ...
|
|
| 6 | CQ1460855 | Locating bolt |
Загрузка ...
|
|
| 7 | CQ1460825 | Болт |
Загрузка ...
|
|
| 7 | CQ1460835 | Болт |
Загрузка ...
|
|
| 8 | 1013011-26E | Oil cooler cover plate |
Загрузка ...
|
|
| 9 | 1013033-X2 | Pressure relief valve |
Загрузка ...
|
|
| 10 | 1013037-X2 | Spring |
Загрузка ...
|
|
| 11 | 1013038-X2 | Washer |
Загрузка ...
|
|
| 12 | 1013032-26E | Screw plug |
Загрузка ...
|
|
| 13 | Q9661405 | Steel ball |
Загрузка ...
|
|
| 14 | 1013036-X2 | Tapered spring |
Загрузка ...
|
|
| 15 | 1013029-X2 | Flanged spacer |
Загрузка ...
|
|
| 16 | 1013028-X2 | Oil passage sealing ring |
Загрузка ...
|
|
| 17 | 1013031AX2 | Spacer |
Загрузка ...
|
|
| 18 | 1013034-X2 | Rubber sealing O ring |
Загрузка ...
|
|
| 19 | CQ1200818 | Double head stud |
Загрузка ...
|
|
| 20 | CQ1200835 | Double head stud |
Загрузка ...
|
|
| 21 | 1013020-26E | Oil cooler assembly |
Загрузка ...
|
|
| 22 | 1013030-26E | Oil cooler assembly& cover plate assembly |
Загрузка ...
|
