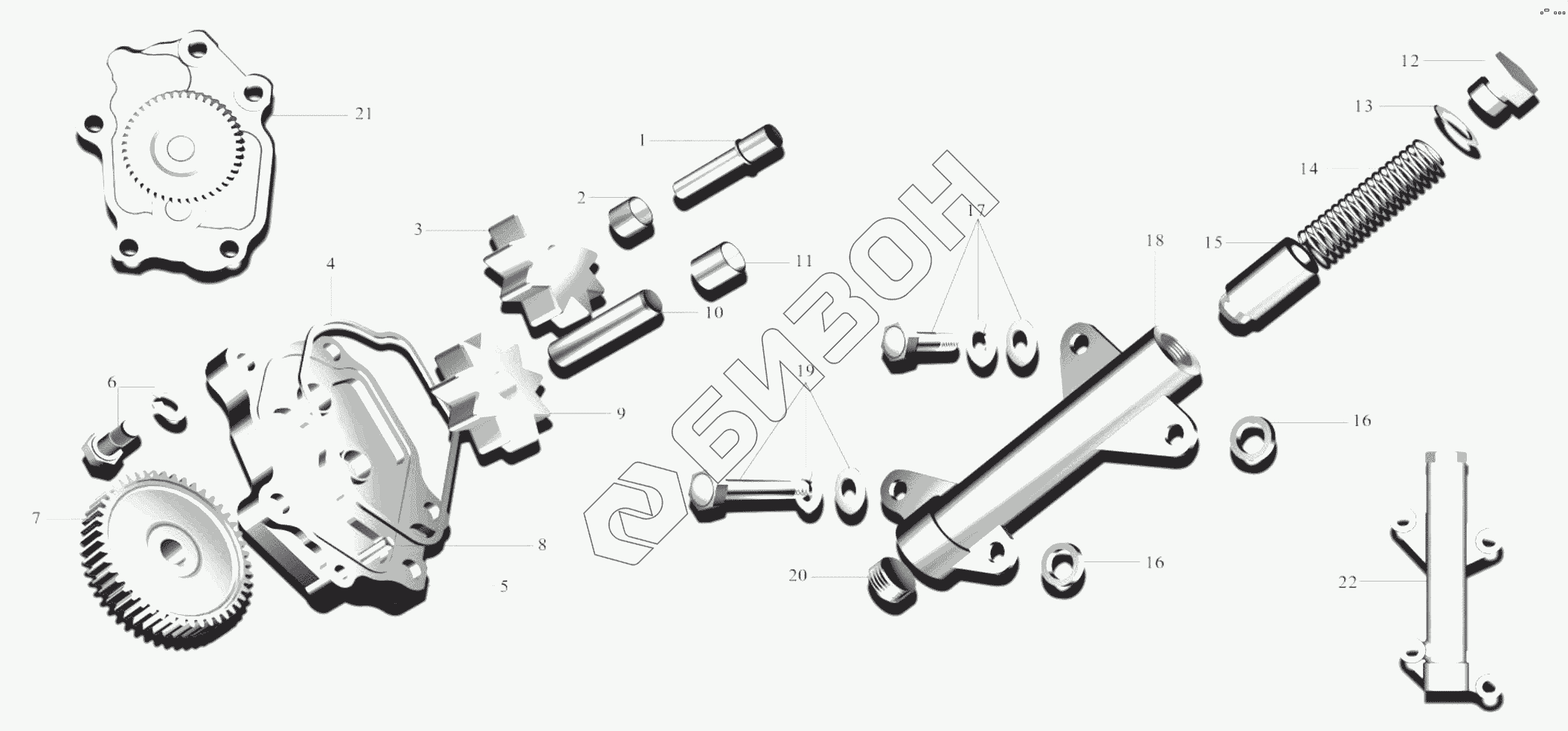

Графический каталог запасных частей к технике: FAW CA 4DC2-10E4. Oil pump
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1011023-26E | Driven shaft |
Загрузка ...
|
|
| 2 | 1011031-26E | Driven gear bushing |
Загрузка ...
|
|
| 3 | 1011032-26E | Driven gear |
Загрузка ...
|
|
| 4 | 1011022-X2 | Rubber sealing ring |
Загрузка ...
|
|
| 5 | 1011024-X2 | Pump cover |
Загрузка ...
|
|
| 6 | CQ1480820A | Combination bolt |
Загрузка ...
|
|
| 7 | 1011014-55D | Transmitting gear |
Загрузка ...
|
|
| 8 | 1011026-X2 | Locating pin |
Загрузка ...
|
|
| 9 | 1011016-26E | Driving gear |
Загрузка ...
|
|
| 10 | 1011013-26E | Driving shaft |
Загрузка ...
|
|
| 11 | 1011021-X2 | Bushing |
Загрузка ...
|
|
| 12 | 1011042-X2 | Spring plate |
Загрузка ...
|
|
| 13 | 1011046-X2 | Sealing spacer-pressure relief valve |
Загрузка ...
|
|
| 14 | 1011044-X2 | Spring- pressure relief valve |
Загрузка ...
|
|
| 15 | 1011043-X2 | Plunger |
Загрузка ...
|
|
| 16 | 1011047-X2 | Sealing ring |
Загрузка ...
|
|
| 17 | CQ1460825 | Болт |
Загрузка ...
|
|
| 18 | 1011041-X2 | Valve block |
Загрузка ...
|
|
| 19 | CQ1460850 | Combination bolt |
Загрузка ...
|
|
| 20 | 1011048-X2 | Tapered screw plug |
Загрузка ...
|
|
| 21 | 1011010-26E | Oil pump assembly |
Загрузка ...
|
|
| 22 | 1011040-X2 | Pressure relief valve assembly |
Загрузка ...
|
