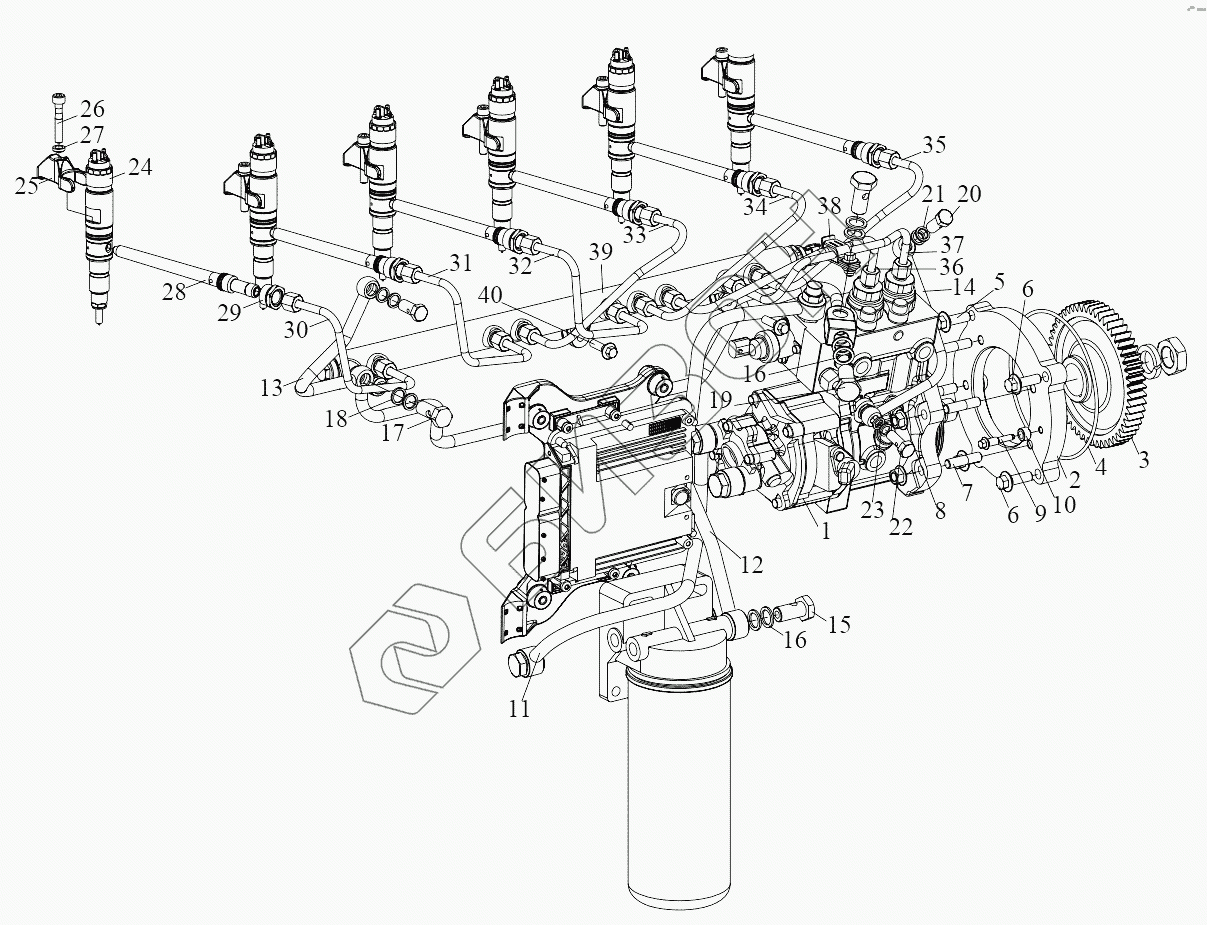

Графический каталог запасных частей к технике: FAW CA 6DM2. Система топливоподачи
1
2
3
4
4
4
4
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
14
15
15
15
15
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1111010-73D | Масляный насос высокого давления в сборе |
Загрузка ...
|
|
| 2 | 1111228-81D | Фланцевое соединение топливного насоса высокого давления |
Загрузка ...
|
|
| 3 | 1111216-81D | Приводная шестерня топливного насоса |
Загрузка ...
|
|
| 4 | CQ73421550C | О - образное резиновое кольцо для гидравлической |
Загрузка ...
|
|
| 4 | GB3452.1 | О-образное уплотнительное кольцо |
Загрузка ...
|
|
| 5 | Q1841030 | Болт |
Загрузка ...
|
|
| 6 | Q1841040 | Болт М10x40 |
Загрузка ...
|
|
| 7 | CQ1201030 | Болт |
Загрузка ...
|
|
| 7 | Q1201030 | Шпилька |
Загрузка ...
|
|
| 8 | CQ39610 | Гайка |
Загрузка ...
|
|
| 8 | Q32010 | Гайка |
Загрузка ...
|
|
| 9 | 1111226-59D | Фиксатор |
Загрузка ...
|
|
| 9 | 1104089-630-0000 | Фиксатор |
Загрузка ...
|
|
| 10 | 1111227-59D | Муфта |
Загрузка ...
|
|
| 10 | 1104088-630-0000 | Муфта |
Загрузка ...
|
|
| 11 | 1104030-81D | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки |
Загрузка ...
|
|
| 11 | 1104030-М10-0000 | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки |
Загрузка ...
|
|
| 12 | 1104040-81D | Впускной топливопровод в сборе между фильтром тонкой очистки и топливным насосом высокого давления |
Загрузка ...
|
|
| 12 | 1104040-M10-0000 | Впускной топливопровод в сборе между фильтром и насосом высокого давления |
Загрузка ...
|
|
| 13 | 1104050-81D | Возвратный маслопровод в сборе |
Загрузка ...
|
|
| 14 | 1104070-81D | Маслопровод в сборе |
Загрузка ...
|
|
| 15 | 1104036-73D | Полый болт |
Загрузка ...
|
|
| 15 | 1104084-81D | Шарнирный болт M16x1.5 |
Загрузка ...
|
|
| 16 | CQ72316T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 16 | 1104101-M11-051B | Шайба топливопровода низкого давления |
Загрузка ...
|
|
| 17 | 1104073-D6 | Пустотелый болт возвратного масляного трубопровода |
Загрузка ...
|
|
| 17 | 1104083-81D | Полый болт возвратного маслопровода |
Загрузка ...
|
|
| 18 | Q/WC345514РВ | Комбинированная шайба |
Загрузка ...
|
|
| 18 | CQ72314T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 19 | 1117030-60D | Полый болт |
Загрузка ...
|
|
| 19 | 1104084-81D | Шарнирный болт M16x1.5 |
Загрузка ...
|
|
| 20 | 1104076-53D | Полый болт – маслопровод в сборе |
Загрузка ...
|
|
| 20 | 1104082-81D | Полый болт маслопровода в сборе |
Загрузка ...
|
|
| 21 | CQ72312T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 21 | Q/WC345512РВ | Комбинированная шайба |
Загрузка ...
|
|
| 22 | 1104076-73D | Полый болт – вход моторного масла насоса форсунки |
Загрузка ...
|
|
| 22 | 1104081-81D | Полый болт масловпускного отверстия топливного насоса+C512 |
Загрузка ...
|
|
| 23 | CQ72310T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 23 | Q/WC345510РВ | Комбинированная шайба |
Загрузка ...
|
|
| 24 | 1112010-51B | Маслораспылитель в сборе |
Загрузка ...
|
|
| 24 | 1112010-M10-0000 | Маслораспылитель в сборе |
Загрузка ...
|
|
| 25 | 1112011-81D | Прижим маслораспылителя |
Загрузка ...
|
|
| 26 | 1112013-81D | Болт прижимной планки форсунки |
Загрузка ...
|
|
| 27 | 1112014-81D | Сферическая шайба |
Загрузка ...
|
|
| 28 | 1112030-81D | Штуцер топливопровода высокого давления в сборе |
Загрузка ...
|
|
| 29 | 1112031-29D | Промежуточная гайка штуцера трубки высокого давления |
Загрузка ...
|
|
| 30 | 1129010-81D | Топливопровод высокого давления первого цилиндра в сборе |
Загрузка ...
|
|
| 31 | 1129020-81D | Топливопровод высокого давления второго цилиндра в сборе |
Загрузка ...
|
|
| 32 | 1129030-81D | Топливопровод высокого давления третьего цилиндра в сборе |
Загрузка ...
|
|
| 33 | 1129040-81D | Топливопровод высокого давления четвертого цилиндра в сборе |
Загрузка ...
|
|
| 34 | 1129050-81D | Топливопровод высокого давления пятого цилиндра в сборе |
Загрузка ...
|
|
| 35 | 1129060-81D | Топливопровод высокого давления шестого цилиндра в сборе |
Загрузка ...
|
|
| 36 | 1129070-81D | Топливопровод высокого давления в сборе I между топливным насосом высокого давления и топливной рампой высокого давления |
Загрузка ...
|
|
| 37 | 1129080-81D | Топливопровод высокого давления в сборе II между топливным насосом высокого давления и топливной рампой высокого давления |
Загрузка ...
|
|
| 38 | 1129090-73D | Трубодержатель трубки высокого давления в сборе I |
Загрузка ...
|
|
| 39 | 1129110-81D | Топливная рампа высокого давления в сборе |
Загрузка ...
|
|
| 40 | Q1840835 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
