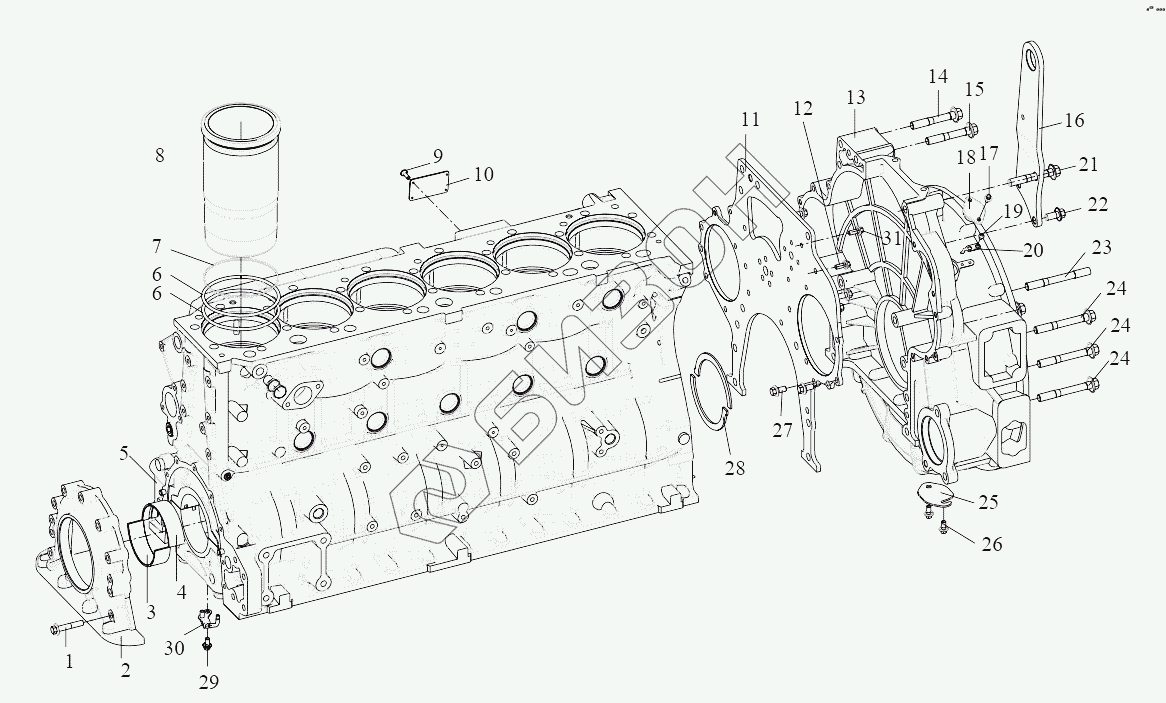

Графический каталог запасных частей к технике: FAW CA 6DM2. Составляющие элементы блока цилиндров
1
2
3
3
3
3
4
5
6
6
7
8
8
8
8
8
8
8
8
8
9
10
10
10
10
11
12
13
13
13
13
14
15
16
16
16
16
17
18
18
18
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q1821055 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 2 | 1002056-81D | Держатель переднего сальника коленчатого вала |
Загрузка ...
|
|
| 3 | 1002035А8DA | Нижний коренной вкладыш |
Загрузка ...
|
|
| 3 | 1002035-81D | Нижний коренной вкладыш |
Загрузка ...
|
|
| 4 | 1002034-81D | Верхний коренной вкладыш |
Загрузка ...
|
|
| 5 | 1002010-M10-0000 | Компоненты блока цилиндров |
Загрузка ...
|
|
| 6 | 1002017-81D | О-образное резиновое уплотнительное кольцо |
Загрузка ...
|
|
| 7 | 1002019-81D | О-образное резиновое уплотнительное кольцо |
Загрузка ...
|
|
| 8 | 1002016-81D | Гильза цилиндра |
Загрузка ...
|
|
| 8 | 1002016-81DG | Гильза цилиндра |
Загрузка ...
|
|
| 8 | 1002016-81DY | Гильза цилиндра |
Загрузка ...
|
|
| 9 | Q541026 | Закрепка таблички |
Загрузка ...
|
|
| 10 | 1002091-29D | Заводская табличка |
Загрузка ...
|
|
| 10 | 1002091A621-0000Y | Заводская табличка |
Загрузка ...
|
|
| 11 | 1002076-81D | Накладка крышки картера шестерен |
Загрузка ...
|
|
| 12 | Q1841020 | Болт |
Загрузка ...
|
|
| 13 | 1002061-81D | Крышка картера шестерен корпуса маховика |
Загрузка ...
|
|
| 13 | 1002061A81D | Крышка картера шестерен корпуса маховика |
Загрузка ...
|
|
| 14 | 1006056-53D | Болт - промежуточная распределительная шестерня |
Загрузка ...
|
|
| 15 | Q18214110 | Шестигранный фланцевый болт - тонкий стержень |
Загрузка ...
|
|
| 16 | 1002044-81D | Задняя проушина головки блока цилиндров |
Загрузка ...
|
|
| 16 | 1003059-81D | Задняя проушина головки блока цилиндров |
Загрузка ...
|
|
| 17 | Q1840612 | Фланцевый шестигранный болт |
Загрузка ...
|
|
| 18 | 1002068-29D | Заглушка - картер маховика |
Загрузка ...
|
|
| 18 | 1002068B29D | Резиновая пробка картера маховика |
Загрузка ...
|
|
| 19 | Q2140606 | Винт |
Загрузка ...
|
|
| 20 | 1002066-29D | Метка картера маховика |
Загрузка ...
|
|
| 21 | Q18214130 | Шестигранный фланцевый болт - тонкий стержень |
Загрузка ...
|
|
| 22 | Q1821230 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 23 | 1002043-29D | Штифт |
Загрузка ...
|
|
| 24 | Q18214120 | Тонкий болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 25 | 1002067-29D | Перекрывающая плита картера маховика |
Загрузка ...
|
|
| 26 | Q1840816 | Болт |
Загрузка ...
|
|
| 27 | Q1841025 | Болт |
Загрузка ...
|
|
| 28 | 1002036-53D | Упорная пластинка |
Загрузка ...
|
|
| 29 | 1002214-81D | Болт крепления форсунки охлаждения поршня |
Загрузка ...
|
|
| 30 | 1002210-81D | Форсунка охлаждения поршня |
Загрузка ...
|
|
| 30 | 1002200-81D | Форсунка охлаждения поршня |
Загрузка ...
|
|
| 31 | Q1840820 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
