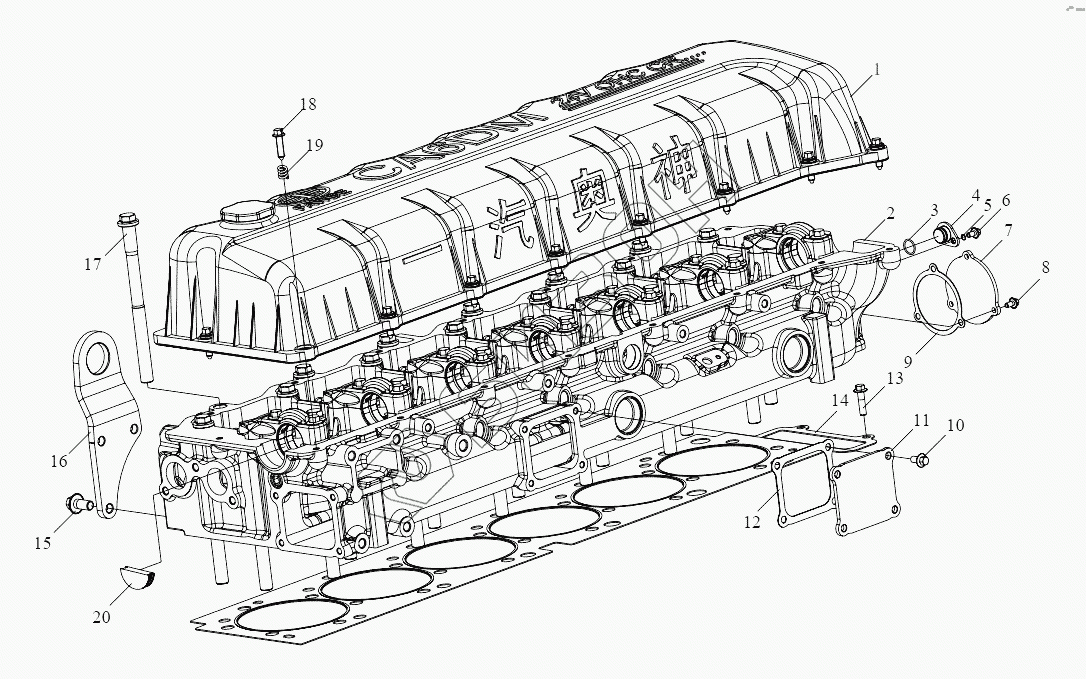

Графический каталог запасных частей к технике: FAW CA 6DM2. Составляющие элементы головки блока цилиндров
1
2
3
3
3
3
4
4
4
4
5
6
7
7
7
7
8
9
9
9
9
10
11
12
13
14
14
14
14
15
16
17
18
18
18
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1003030-81D | Кожух головки блока цилиндров в сборе |
Загрузка ...
|
|
| 2 | 1003010-81D | Головка блока цилиндров в сборе |
Загрузка ...
|
|
| 3 | CQ7341170A | О-образное резиновое уплотнительное кольцо гидропневматического привода |
Загрузка ...
|
|
| 3 | GB/T3452.1 | О-образное резиновое уплотнительное кольцо 10.6x2.65 |
Загрузка ...
|
|
| 4 | 1003091-81D | Накладка датчика шестерни распределительного вала |
Загрузка ...
|
|
| 4 | 1003091A81D | Накладка датчика шестерни распределительного вала |
Загрузка ...
|
|
| 5 | Q/WC3403-1994 | Медная прокладка |
Загрузка ...
|
|
| 6 | Q1840612 | Фланцевый шестигранный болт |
Загрузка ...
|
|
| 7 | 1003051-81D | Накладка картера шестерен |
Загрузка ...
|
|
| 7 | 1003051A81D | Накладка картера шестерен |
Загрузка ...
|
|
| 8 | Q1840816 | Болт |
Загрузка ...
|
|
| 9 | 1003052-81D | Прокладка накладки картера шестерен |
Загрузка ...
|
|
| 9 | 1003052A81D | Шайба накладки картера шестерен |
Загрузка ...
|
|
| 10 | Q1840816 | Болт |
Загрузка ...
|
|
| 11 | 1008018-81D | Накладка впускного коллектора |
Загрузка ...
|
|
| 12 | 1008019-81D | Прокладка накладки впускного коллектора |
Загрузка ...
|
|
| 13 | Q1840845TF2 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 14 | 1003020-81D | Прокладка головки блока цилиндров в сборе |
Загрузка ...
|
|
| 14 | 1003020-81DY | Прокладка головки блока цилиндров в сборе |
Загрузка ...
|
|
| 15 | Q1841025 | Болт |
Загрузка ...
|
|
| 16 | 1003058-81D | Передняя проушина головки блока цилиндров |
Загрузка ...
|
|
| 17 | 1003047-53D | Болт крышки цилиндра в сборе |
Загрузка ...
|
|
| 18 | 1003061-81D | Болт крепления крышки головки блоков цилиндров |
Загрузка ...
|
|
| 18 | 1003061A81D | Болт крепления крышки головки блоков цилиндров |
Загрузка ...
|
|
| 19 | 1003066-81D | Амортизирующая пружина |
Загрузка ...
|
|
| 20 | 1003042-81D | Полукруглая крышка |
Загрузка ...
|
|
| 20 | 1003064B81D | Полукруглая крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
