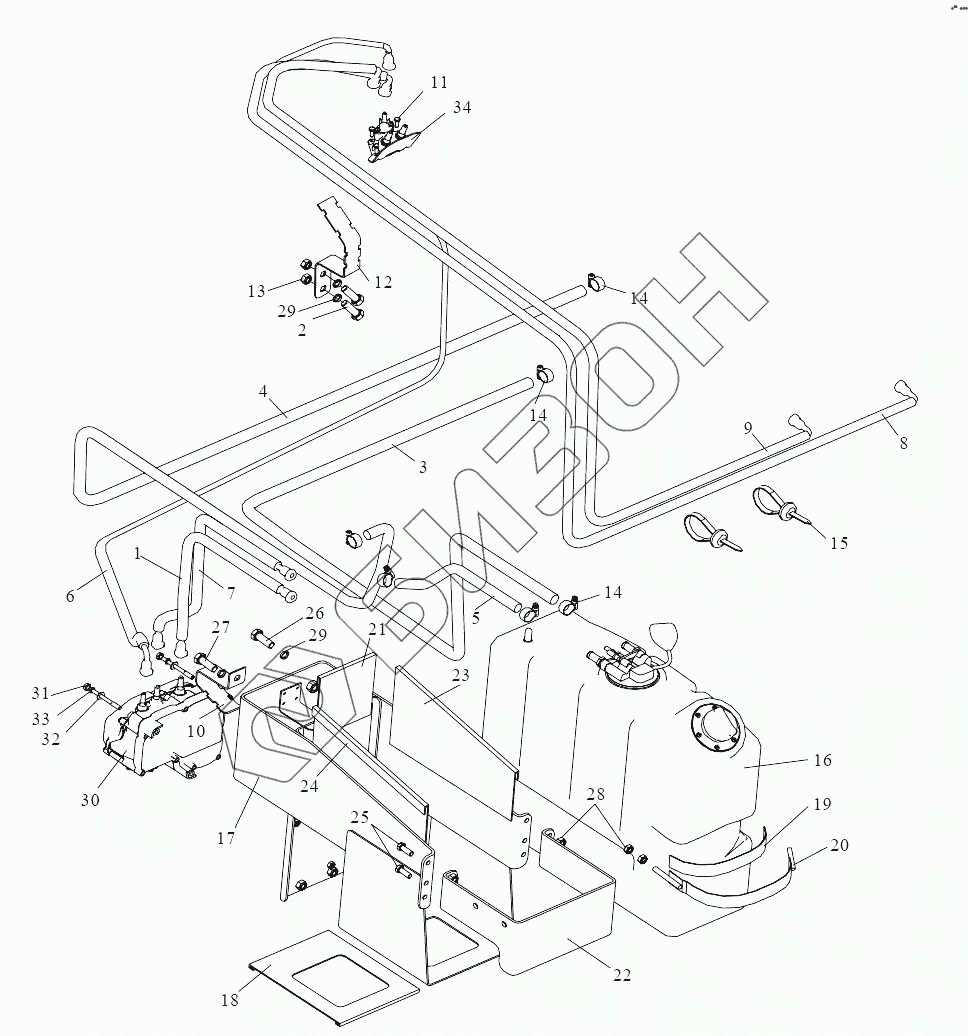

Графический каталог запасных частей к технике: FAW CA 6DM2. Трубопроводы мочевины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1160120-87V | Электрообогреваемый трубопровод |
Загрузка ...
|
|
| 2 | CQ1501430 | Шестигранный направляющий болт |
Загрузка ...
|
|
| 3 | 1160127-88U | Обогреваемый обратный трубопровод мочевины между баком для мочевины и двигателем |
Загрузка ...
|
|
| 4 | 1160128-88U | Обогреваемый впускной трубопровод мочевины между двигателем и электромагнитным клапаном |
Загрузка ...
|
|
| 5 | 1160129-87V | Обогреваемый впускной трубопровод |
Загрузка ...
|
|
| 6 | 1160130-88U | Электрообогреваемый трубопровод подачи мочевины между насосом для мочевины и форсункой мочевины |
Загрузка ...
|
|
| 7 | 1160250-87V | Электрообогреваемый трубопровод подачи |
Загрузка ...
|
|
| 8 | 1160310-80U | Обратный охлаждающий трубопровод форсунки впрыска мочевины |
Загрузка ...
|
|
| 9 | 1160315-80U | Впускной охлаждающий трубопровод форсунки мочевины |
Загрузка ...
|
|
| 10 | 1160126-93В | Кронштейн трубопровода форсунки впрыска мочевины |
Загрузка ...
|
|
| 11 | CQ1420625 | Комбинированный болт |
Загрузка ...
|
|
| 12 | 1160141-60U | Кронштейн трубопровода мочевины |
Загрузка ...
|
|
| 13 | CQ34014 | Гайка |
Загрузка ...
|
|
| 14 | CQ67625 | Червячный хомутик |
Загрузка ...
|
|
| 15 | Т67417246 | Пластмассовый хомут |
Загрузка ...
|
|
| 16 | 1160015-87V | Бак |
Загрузка ...
|
|
| 17 | 1160105-87V | Кронштейн бака для мочевины в сборе |
Загрузка ...
|
|
| 18 | 1160117-87V | Прокладка нижней пластины бака |
Загрузка ...
|
|
| 19 | 1160134-87V | Прокладка крепежного ремня |
Загрузка ...
|
|
| 20 | 1160140-87V | Крепежный ремень бака |
Загрузка ...
|
|
| 21 | 1160152-87V | Прокладка стенки бака |
Загрузка ...
|
|
| 22 | 1160149-41U | Накладка бака |
Загрузка ...
|
|
| 23 | 1160156-87V | Прокладка правой перегородки бака |
Загрузка ...
|
|
| 24 | 1160316-87V | Прокладка левой перегородки бака |
Загрузка ...
|
|
| 25 | CQ1421025 | Комбинационный болт |
Загрузка ...
|
|
| 26 | CQ1501445 | Болт |
Загрузка ...
|
|
| 27 | CQ1501455 | Болт |
Загрузка ...
|
|
| 28 | CQ34010 | Гайка |
Загрузка ...
|
|
| 29 | Q40314 | Пружинная шайба |
Загрузка ...
|
|
| 30 | 1161010-51В | Насос для мочевины |
Загрузка ...
|
|
| 31 | CQ1500890 | Шестигранный направляющий болт |
Загрузка ...
|
|
| 32 | Q40108 | Шайба |
Загрузка ...
|
|
| 33 | Q40308 | Пружинная шайба |
Загрузка ...
|
|
| 34 | 1161210-51В | Форсунка впрыска мочевины в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
