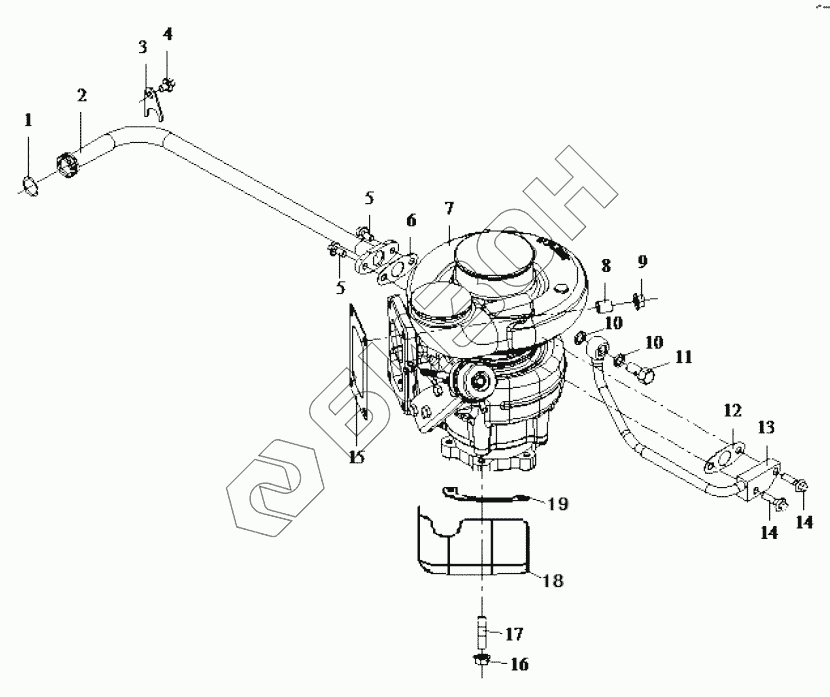

Графический каталог запасных частей к технике: FAW CA 6DM2-39E4. Система турбонаддува
1
1
2
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
12
13
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T3452.1-922 | О-образное резиновое уплотнительное кольцо |
Загрузка ...
|
|
| 1 | Q7343131 | О-образное резиновое уплотнительное кольцо |
Загрузка ...
|
|
| 2 | 1118080-74А | Возвратный маслопровод нагнетателя в сборе |
Загрузка ...
|
|
| 2 | 1118080АМ01-074A | Возвратный маслопровод нагнетателя в сборе |
Загрузка ...
|
|
| 3 | 1118083-81D | Прижим возвратного маслопровода нагнетателя |
Загрузка ...
|
|
| 4 | Q1840812 | Болт |
Загрузка ...
|
|
| 5 | Q1840820 | Болт |
Загрузка ...
|
|
| 6 | 1118094-29D | Прокладка |
Загрузка ...
|
|
| 6 | 1118094-81D | Прокладка возвратного маслопровода нагнетателя |
Загрузка ...
|
|
| 7 | 1118010-74А | Турбонагнетатель в сборе |
Загрузка ...
|
|
| 7 | 1118010ВМ01-074A | Турбонагнетатель в сборе |
Загрузка ...
|
|
| 8 | 1118014-53D | Втулка - турбонагнетатель |
Загрузка ...
|
|
| 9 | 1008073-051-0000 | Гайка нагнетателя |
Загрузка ...
|
|
| 10 | Q72316 | Уплотнительное кольцо |
Загрузка ...
|
|
| 11 | 1118071-53D | Полый болт |
Загрузка ...
|
|
| 12 | 1118004-201-0000 | Прокладка фланца впускного маслопровода |
Загрузка ...
|
|
| 12 | 1118004-81D | Прокладка фланца впускного маслопровода |
Загрузка ...
|
|
| 13 | 1118060-74А | Впускной маслопровод нагнетателя в сборе |
Загрузка ...
|
|
| 13 | 1118060-М01-074A | Впускной маслопровод нагнетателя в сборе |
Загрузка ...
|
|
| 14 | Q1840830 | Болт |
Загрузка ...
|
|
| 15 | 1118013-81D | Прокладка нагнетателя |
Загрузка ...
|
|
| 16 | 1003067-400-0000 | Гайка выхлопного коллектора |
Загрузка ...
|
|
| 17 | 1118047-600-3000 | Шпилька |
Загрузка ...
|
|
| 18 | 1118031A81D | Теплоизолирующий кожух нагнетателя |
Загрузка ...
|
|
| 19 | 1118032-81D | Прокладка теплоизолирующего кожуха нагнетателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
