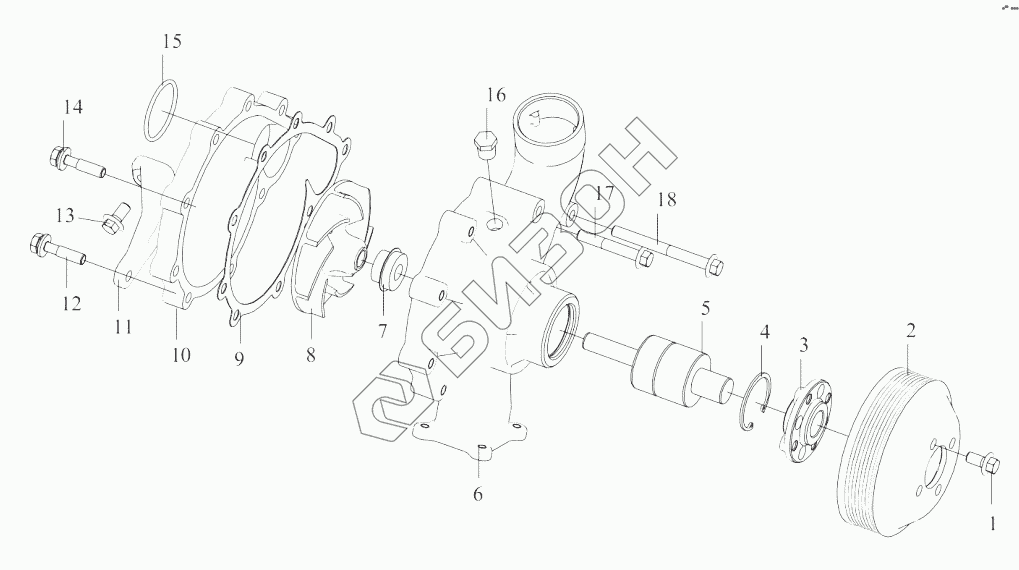

Графический каталог запасных частей к технике: FAW CA 6DM2-39E4. Водяной насос
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q1841020 | Болт |
Загрузка ...
|
|
| 2 | 1307062-81D | Шкив водяного насоса |
Загрузка ...
|
|
| 3 | 1307061-53D | Фланец шкива водяного насоса |
Загрузка ...
|
|
| 3 | 1307066-81D | Фланец шкива водяного насоса |
Загрузка ...
|
|
| 4 | Q43052 | Пружинное стопорное кольцо для отверстий |
Загрузка ...
|
|
| 5 | 1307015-29D | Двухлицевой подшипник |
Загрузка ...
|
|
| 5 | 1307015A29D | Подшипник вала в сборе |
Загрузка ...
|
|
| 6 | 1307011-81D | Корпус водяного насоса |
Загрузка ...
|
|
| 7 | 1307025-29D | Гидравлический запор |
Загрузка ...
|
|
| 8 | 1307020-81D | Крыльчатка водяного насоса в сборе |
Загрузка ...
|
|
| 9 | 1307014-81D | Прокладка водяного насоса |
Загрузка ...
|
|
| 10 | 1307012-81D | Задняя крышка водяного насоса |
Загрузка ...
|
|
| 11 | 1307046-81D | Кронштейн водяного насоса |
Загрузка ...
|
|
| 12 | Q1821055 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 13 | Q1841025 | Болт |
Загрузка ...
|
|
| 14 | Q1841045 | Болт |
Загрузка ...
|
|
| 15 | 1307032-81D | О-образное резиновое уплотнительное кольцо 53x3.55 |
Загрузка ...
|
|
| 16 | CQ61803 | Заглушка с шестигранной головкой |
Загрузка ...
|
|
| 16 | Q618B03 | Резьбовая пробка NPT3/8 |
Загрузка ...
|
|
| 17 | Q1841065 | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 18 | 1307019-81D | Болт крепления водяного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
