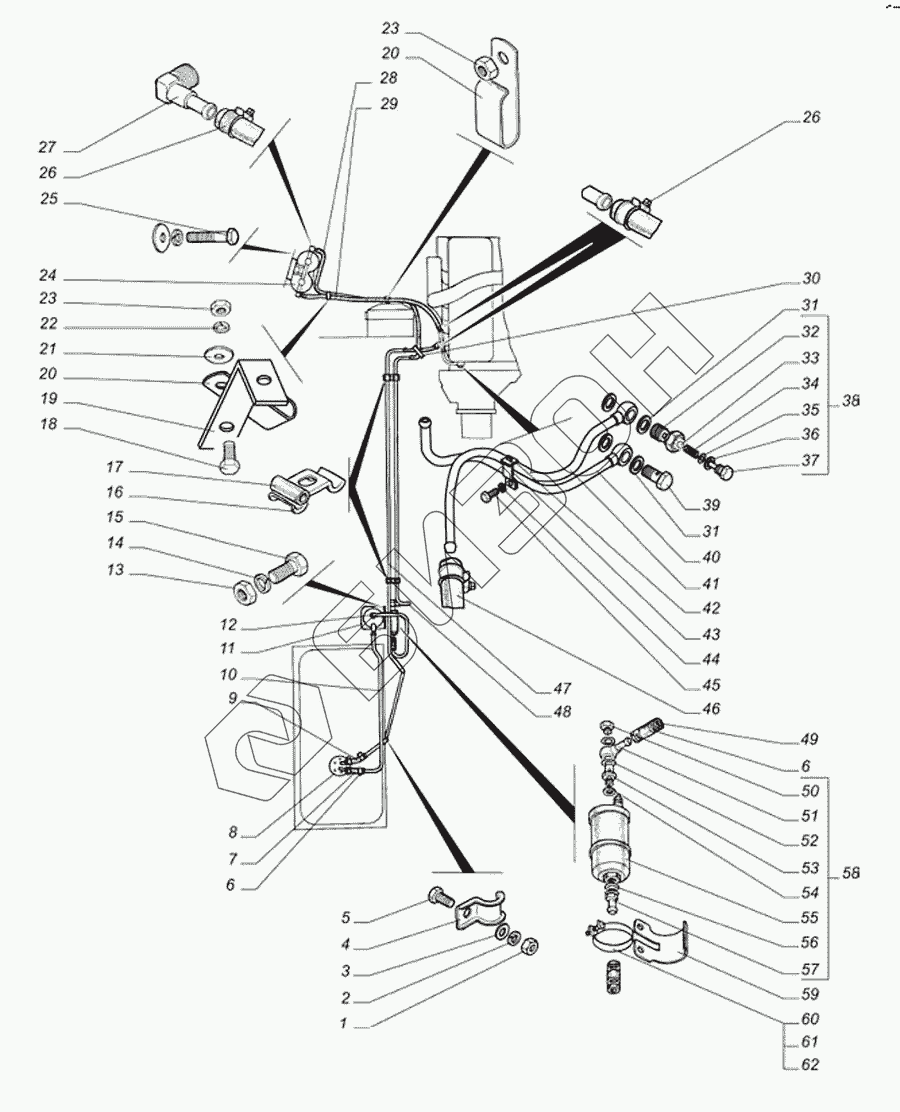

Графический каталог запасных частей к технике: ГАЗ-560. Топливные трубопроводы, электрический подкачивающий насос
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2217-1104085-20 | 2217-1104085-20 | Трубка подачи топлива от топливного насоса |
Загрузка ...
|
|
| 2217-1104080-10 | 2217-1104080-10 | Трубка подачи топлива от бака к фильтру грубой очистки |
Загрузка ...
|
|
| 1 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 |
Загрузка ...
|
|
| 2 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 3 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 |
Загрузка ...
|
|
| 4 | 66-1104147 | Скоба |
Загрузка ...
|
|
| 5 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 |
Загрузка ...
|
|
| 6 | ТВОС-049.001-02 | Хомут 12-22 ТУ 4599-003-03966022-00 |
Загрузка ...
|
|
| 7 | 330242-1104102 | Шланг трубки приемного фланца |
Загрузка ...
|
|
| 8 | 330242-1104012 | Фланец приемного устройства с трубками и фильтром |
Загрузка ...
|
|
| 9 | 53-1015428-10 | Шланг резиновый |
Загрузка ...
|
|
| 10 | 330242-1104080 | Трубка подачи топлива от бака к фильтру грубой очистки |
Загрузка ...
|
|
| 11 | 330242-1105010 | Фильтр грубой очистки топлива |
Загрузка ...
|
|
| 12 | 330242-1104233 | Трубка от фильтра грубой очистки к топливному насосу |
Загрузка ...
|
|
| 13 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 |
Загрузка ...
|
|
| 14 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 15 | 201497-П29 | Болт М10-6gх25 ОСТ 37.001.123-96 |
Загрузка ...
|
|
| 16 | 330242-1104146 | Скоба двойная крепления трубки |
Загрузка ...
|
|
| 17 | 66-01-1104216 | Трубка защитная крепления трубопроводов |
Загрузка ...
|
|
| 18 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 |
Загрузка ...
|
|
| 19 | 3308-1101290 | Кронштейн |
Загрузка ...
|
|
| 20 | 330242-1117146 | Держатель шлангов |
Загрузка ...
|
|
| 21 | 252037-П29 | Шайба 6 ОСТ 37.001.144-96 |
Загрузка ...
|
|
| 22 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 23 | 250608-П29 | Гайка М6-6Н ОСТ 37.001.124-93 |
Загрузка ...
|
|
| 24 | 560.1117010 | Фильтр тонкой очистки топлива |
Загрузка ...
|
|
| 25 | 200213-П29 | Болт М6-6gх35 |
Загрузка ...
|
|
| 26 | ТОRRО12-22/9-С6W1 | Хомут 12-18 |
Загрузка ...
|
|
| 27 | 330242-1117165 | Штуцер угловой |
Загрузка ...
|
|
| 28 | 330242-1104104 | Шланг трубки подачи топлива |
Загрузка ...
|
|
| 29 | 330242-1117136 | Шланг топливный |
Загрузка ...
|
|
| 30 | 41-3724527 | Поясок |
Загрузка ...
|
|
| 31 | 542.1104123 | Прокладка |
Загрузка ...
|
|
| 32 | 560.1104241 | Корпус клапана |
Загрузка ...
|
|
| 33 | 508605-П | Шарик |
Загрузка ...
|
|
| 34 | 13-1712091 | Пружина регулирующего клапана переднего тормоза |
Загрузка ...
|
|
| 35 | 560.1104243 | Шайба регулировочная |
Загрузка ...
|
|
| 36 | 4301-1015065 | Прокладка |
Загрузка ...
|
|
| 37 | 560.1104242-01 | Пробка клапана |
Загрузка ...
|
|
| 38 | 560.1104240 | Клапан перепускной |
Загрузка ...
|
|
| 39 | 560.1104111 | Болт-штуцер |
Загрузка ...
|
|
| 40 | 560.1104098 | Трубка подвода топлива к моноблоку |
Загрузка ...
|
|
| 41 | 560.1104095 | Трубка отвода топлива от моноблока |
Загрузка ...
|
|
| 42 | 542.1112621 | Скоба трубок |
Загрузка ...
|
|
| 43 | 542.1112625 | Зажим трубок |
Загрузка ...
|
|
| 44 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 45 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 |
Загрузка ...
|
|
| 46 | 31104-1117132 | Шланг отвода топлива |
Загрузка ...
|
|
| 47 | 330242-1104152 | Трубка сливная с защитными оболочками |
Загрузка ...
|
|
| 48 | 330242-1104085-10 | Трубка подачи топлива от топливного насоса |
Загрузка ...
|
|
| 49 | 330242-1104105 | Шланг топливного электронасоса |
Загрузка ...
|
|
| 50 | 330242-1139191 | Пробка |
Загрузка ...
|
|
| 51 | 560.1104193 | Угольник поворотный |
Загрузка ...
|
|
| 52 | 542.1104123 | Прокладка |
Загрузка ...
|
|
| 53 | 330242-1139199 | Штуцер отводящий электронасоса |
Загрузка ...
|
|
| 54 | 560.3548277 | Прокладка 10х14 |
Загрузка ...
|
|
| 55 | 2173396/1 | Насос топливный электрический (330242-1139011ДС) |
Загрузка ...
|
|
| 55 | 51.1139000 | Насос топливный электрический |
Загрузка ...
|
|
| 56 | 330242-1104123 | Прокладка |
Загрузка ...
|
|
| 57 | 330242-1139197 | Штуцер подводящий электронасоса |
Загрузка ...
|
|
| 58 | 330242-1139010 | Насос топливный электрический в сборе |
Загрузка ...
|
|
| 59 | 330242-1139013 | Кронштейн топливного насоса |
Загрузка ...
|
|
| 60 | 288018-П29 | Хомут 58 |
Загрузка ...
|
|
| 61 | 220088-П29 | Винт М5-6gх35 |
Загрузка ...
|
|
| 62 | 251086-П29 | Гайка М5-6Н ОСТ 37.001.112-91 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
