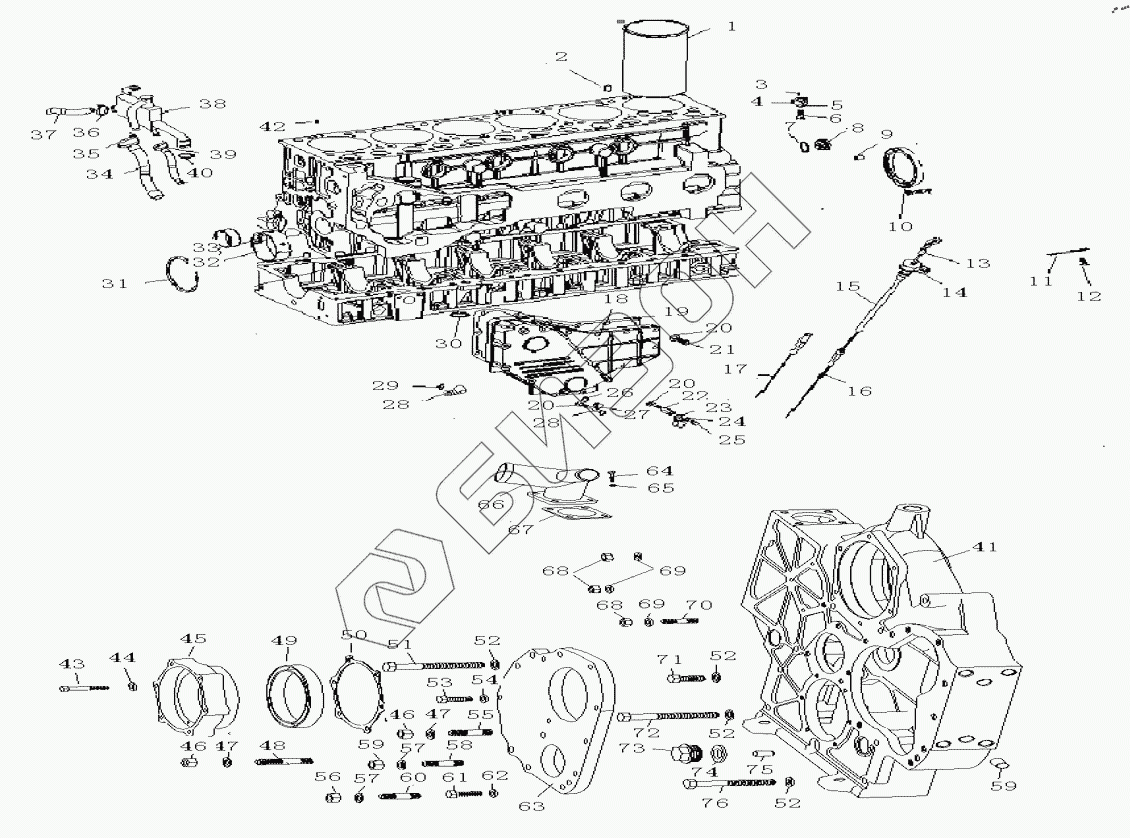

Графический каталог запасных частей к технике: HOWO D10.34-50. Cylinder Block
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
52
52
52
53
54
55
56
57
57
58
59
59
60
61
62
63
64
65
66
67
68
68
69
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | VG1540010006 | покрышка цилиндра |
Загрузка ...
|
|
| 2 | 190003901604 | Cylinder pin |
Загрузка ...
|
|
| 3 | 190003909603 | Spring cylinder pin |
Загрузка ...
|
|
| 4 | VG2600010659 | распылитель |
Загрузка ...
|
|
| 5 | VG9003080001 | Washer |
Загрузка ...
|
|
| 6 | 190003962621 | Hollow bolt |
Загрузка ...
|
|
| 7 | VG2600010735 | составная подкладка |
Загрузка ...
|
|
| 8 | VG1460070011 | Болт |
Загрузка ...
|
|
| 9 | 190003901604 | Cylinder pin |
Загрузка ...
|
|
| 10 | VG1047010050 | Oil sealing |
Загрузка ...
|
|
| 11 | VG1800210011 | покрышка |
Загрузка ...
|
|
| 12 | 190003802511 | Screw |
Загрузка ...
|
|
| 13 | VG1500010600 | верхние агрегаты |
Загрузка ...
|
|
| 14 | VG2600010447 | Clip |
Загрузка ...
|
|
| 15 | VG2600010446 | Hose for oil dipsticle |
Загрузка ...
|
|
| 16 | VG2600010705 | низкие агрегаты |
Загрузка ...
|
|
| 17 | VG1500010175 | Hose |
Загрузка ...
|
|
| 18 | VG1034010015A | Cover |
Загрузка ...
|
|
| 19 | VG1540010015B | cooler shim |
Загрузка ...
|
|
| 20 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 21 | 190003800467 | Screw |
Загрузка ...
|
|
| 22 | VG1500010031 | опорная часть |
Загрузка ...
|
|
| 23 | VG1500019067 | Clip |
Загрузка ...
|
|
| 24 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 25 | Q150B0816 | болт |
Загрузка ...
|
|
| 26 | VG9003080005 | Sealing washer |
Загрузка ...
|
|
| 27 | 190003962020 | Plug |
Загрузка ...
|
|
| 28 | VG609E110049 | окрепляющяя доска |
Загрузка ...
|
|
| 29 | 190003930261 | Washer |
Загрузка ...
|
|
| 30 | VG1400010032 | манжета |
Загрузка ...
|
|
| 31 | VG1500010125 | Стопорная шайба |
Загрузка ...
|
|
| 32 | VG1540010022 | нижняя черепица |
Загрузка ...
|
|
| 33 | VG1540010021 | верхняя черепица |
Загрузка ...
|
|
| 34 | VG12G00040038 | пластмассорезиновая трубка |
Загрузка ...
|
|
| 35 | 190003989340 | Стопорное кольцо |
Загрузка ...
|
|
| 36 | 90003989301 | вязка |
Загрузка ...
|
|
| 37 | VG1095010034 | Hose |
Загрузка ...
|
|
| 38 | VG1034010050 | Oil separator |
Загрузка ...
|
|
| 39 | 190003989336 | Хомут |
Загрузка ...
|
|
| 40 | Q734B2650265 | O-ring |
Загрузка ...
|
|
| 41 | AZ1034010007 | Gear Case |
Загрузка ...
|
|
| 42 | 190003909626 | Spring cylinder pin |
Загрузка ...
|
|
| 43 | 190011260039 | Screw |
Загрузка ...
|
|
| 44 | VG9003080005 | Sealing washer |
Загрузка ...
|
|
| 45 | VG2600010928 | шпилька |
Загрузка ...
|
|
| 46 | Q340B10 | гайка |
Загрузка ...
|
|
| 47 | Q41810 | Шайба |
Загрузка ...
|
|
| 48 | Q1201040F3 | Stud |
Загрузка ...
|
|
| 49 | VG1047010038 | Oil sealing |
Загрузка ...
|
|
| 50 | VG2600010934 | шпилька |
Загрузка ...
|
|
| 51 | Q150B1085 | Screw |
Загрузка ...
|
|
| 52 | 190003931122 | Spring washer |
Загрузка ...
|
|
| 53 | Q150B0825 | болт |
Загрузка ...
|
|
| 54 | Q41808 | Пружинная шайба |
Загрузка ...
|
|
| 55 | Q1201030F3 | Stud |
Загрузка ...
|
|
| 56 | Q340B10 | гайка |
Загрузка ...
|
|
| 57 | Q41810 | Шайба |
Загрузка ...
|
|
| 58 | Q1201025F3 | Stud |
Загрузка ...
|
|
| 59 | 190003900085 | Spring cylinder pin |
Загрузка ...
|
|
| 60 | Q1201035F3 | Stud |
Загрузка ...
|
|
| 61 | Q150B1025 | болт |
Загрузка ...
|
|
| 62 | Q41810 | Шайба |
Загрузка ...
|
|
| 63 | VG1034010006 | Cover |
Загрузка ...
|
|
| 64 | 190003802321 | Screw |
Загрузка ...
|
|
| 65 | 190003931082 | Spring washer |
Загрузка ...
|
|
| 66 | VG1095010040 | Tube assembly |
Загрузка ...
|
|
| 67 | VG14010086 | прокладка патрубка |
Загрузка ...
|
|
| 68 | 190003871252 | Nut |
Загрузка ...
|
|
| 69 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 70 | 190003813429 | Stud |
Загрузка ...
|
|
| 71 | 190003802523 | Screw |
Загрузка ...
|
|
| 72 | 190003800571 | Screw |
Загрузка ...
|
|
| 73 | 190003962051 | Plug |
Загрузка ...
|
|
| 74 | VG2600010735 | составная подкладка |
Загрузка ...
|
|
| 75 | 190003901507 | Cylinder pin |
Загрузка ...
|
|
| 76 | 190003800566 | Screw |
Загрузка ...
|
|
| 77 | VG407010046 | Washer |
Загрузка ...
|
|
| 78 | 190003989480 | Core plug |
Загрузка ...
|
|
| 79 | 190003813467 | Stud |
Загрузка ...
|
|
| 80 | VG61000010134 | манжета |
Загрузка ...
|
|
| 81 | 190003813429 | Stud |
Загрузка ...
|
|
| 82 | VG1500019089 | Oil return pipe assembly |
Загрузка ...
|
|
| 83 | VG1034010009 | Steering pump Shim |
Загрузка ...
|
|
| 84 | 190003802493 | Screw |
Загрузка ...
|
|
| 85 | 190003802437 | Screw |
Загрузка ...
|
|
| 86 | 190003802419 | Screw |
Загрузка ...
|
|
| 87 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 88 | 190003800465 | Screw |
Загрузка ...
|
|
| 89 | 190003930271 | Washer |
Загрузка ...
|
|
| 90 | 190003813638 | Stud |
Загрузка ...
|
|
| 91 | Q1201250F3 | Studs |
Загрузка ...
|
|
| 92 | VG1500010005 | Seat |
Загрузка ...
|
|
| 93 | 190003888453 | Nut |
Загрузка ...
|
|
| 94 | Q41810 | Шайба |
Загрузка ...
|
|
| 95 | Q150B1030 | болт |
Загрузка ...
|
|
| 96 | 190003931122 | Spring washer |
Загрузка ...
|
|
| 97 | Q617B18 | Plug |
Загрузка ...
|
|
| 98 | VG9003080007 | Gasket |
Загрузка ...
|
|
| 99 | 190003802321 | Screw |
Загрузка ...
|
|
| 100 | 190003931082 | Spring washer |
Загрузка ...
|
|
| 101 | 190003936101 | Washer |
Загрузка ...
|
|
| 102 | VG2600010831 | Anti-winding safety sign |
Загрузка ...
|
|
| 103 | VG2600010832 | Anti-scald safety mark |
Загрузка ...
|
|
| 104 | VG288730061 | манжета |
Загрузка ...
|
|
| 105 | VG29135 | Seal |
Загрузка ...
|
|
| 106 | 190003802419 | Screw |
Загрузка ...
|
|
| 107 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 108 | VG2600070097 | Патрубок слива масла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
