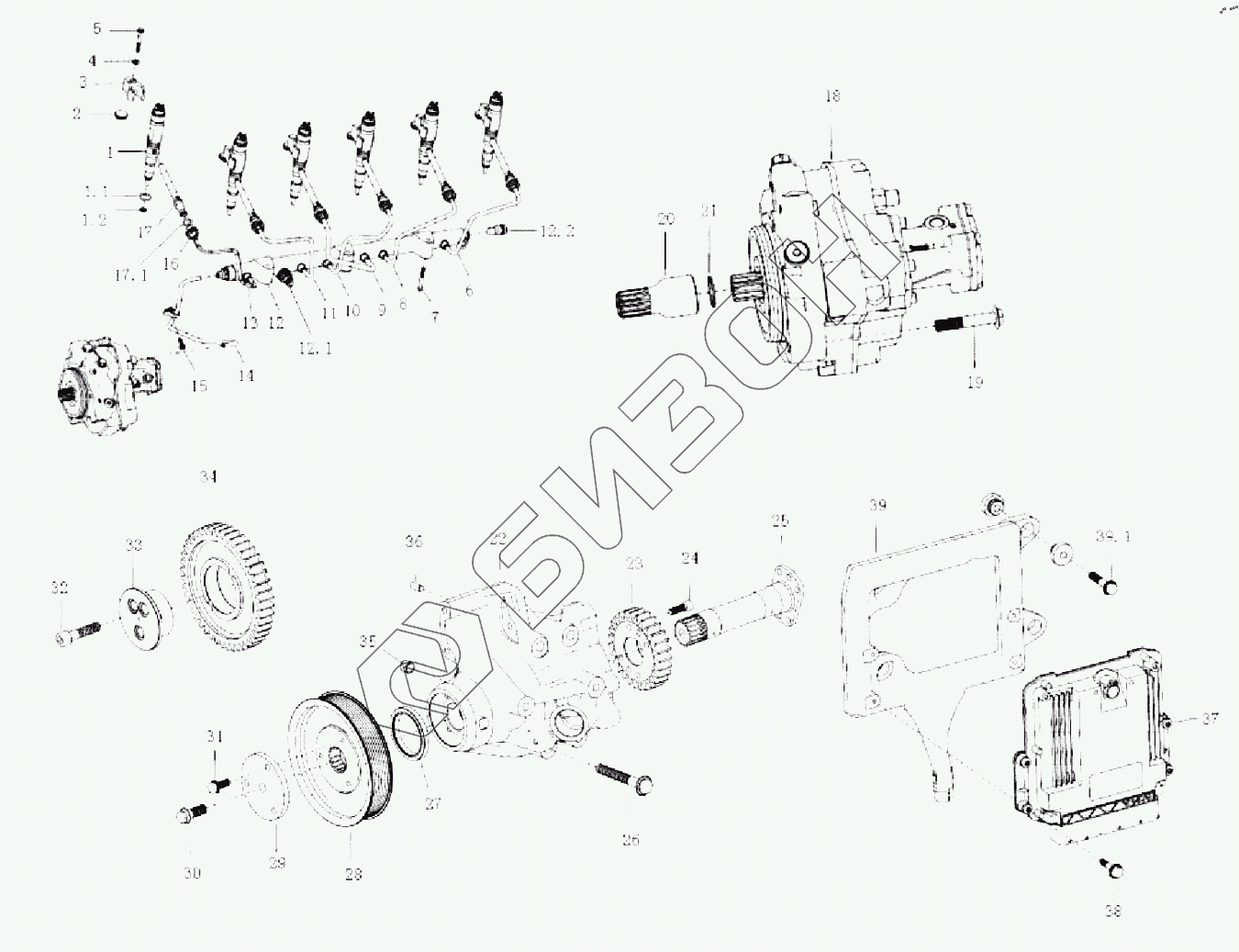

Графический каталог запасных частей к технике: HOWO MC11. HIGH PRESSURE COMMON RAIL
1
1.1
1.2
2
3
4
5
6
7
8
9
10
11
12
12.1
12.2
13
14
15
16
17
17.1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39.1
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200V10100-6126 | Injector |
Загрузка ...
|
|
| 1.1 | 200V96501-0502 | O-ring |
Загрузка ...
|
|
| 1.2 | 200V98701-0139 | Injector gasket |
Загрузка ...
|
|
| 2 | 200V90720-0214 | Push the stops |
Загрузка ...
|
|
| 3 | 200V10104-0065 | Injector plate |
Загрузка ...
|
|
| 4 | MQ6-15140-2102 | Sphere washer |
Загрузка ...
|
|
| 5 | MQ6-03216-8310 | Hexagon head bolt |
Загрузка ...
|
|
| 6 | 201V10304-0323 | Pressure tubing |
Загрузка ...
|
|
| 7 | MQ6-03216-8310 | Hexagon head bolt |
Загрузка ...
|
|
| 8 | 201V10304-0322 | High-pressure pipeline |
Загрузка ...
|
|
| 9 | 201V10304-0321 | High-pressure pipeline |
Загрузка ...
|
|
| 10 | 201V10304-0320 | High-pressure pipeline |
Загрузка ...
|
|
| 11 | 201V10304-0319 | High-pressure pipeline |
Загрузка ...
|
|
| 12 | 200V10311-6082 | Rail with integrated pressure limiting valve and the throttle valve |
Загрузка ...
|
|
| 12.1 | 200V27421-0229 | Rail pressure sensor |
Загрузка ...
|
|
| 12.2 | 200V10304-0291 | Pressure limiting valve |
Загрузка ...
|
|
| 13 | 201V10304-0318 | High-pressure pipeline |
Загрузка ...
|
|
| 14 | 201V10301-6189 | High-pressure pipeline pumps - Rail |
Загрузка ...
|
|
| 15 | MQ6-03216-8303 | Hex Bolt |
Загрузка ...
|
|
| 16 | 200-10303-0999 | Compression nut |
Загрузка ...
|
|
| 17 | 200-10301-6161 | Injector into the oil takeover |
Загрузка ...
|
|
| 17.1 | 200V96501-0532 | O-ring for high pressure fittings |
Загрузка ...
|
|
| 18 | 200V11103-7792 | High pressure pump CP3.4 + |
Загрузка ...
|
|
| 19 | MQ6-03216-8411 | Hexagon flange bolts |
Загрузка ...
|
|
| 20 | 200V11310-0007 | Shaft sleeve |
Загрузка ...
|
|
| 21 | MQ6-29029-0199 | Hole Spring Collar |
Загрузка ...
|
|
| 22 | 200-38507-5020 | High pressure pump drive housing |
Загрузка ...
|
|
| 23 | 200-11301-0258 | High-pressure oil pump drive gear |
Загрузка ...
|
|
| 24 | MQ6-02191-0409 | Hexagon socket head cap screws |
Загрузка ...
|
|
| 25 | 200V38516-5006 | transmission shaft |
Загрузка ...
|
|
| 26 | MQ6-03216-8516 | Hexagon flange bolts |
Загрузка ...
|
|
| 27 | 201V96501-0573 | Seal |
Загрузка ...
|
|
| 28 | 200V95820-0090 | Pulley |
Загрузка ...
|
|
| 29 | 200V90710-0450 | Shaft washer |
Загрузка ...
|
|
| 30 | MQ6-03216-8506 | Hex bolt |
Загрузка ...
|
|
| 31 | MQ6-03216-8304 | Hex bolt |
Загрузка ...
|
|
| 32 | MQ6-02191-0614 | Cylinder Screw |
Загрузка ...
|
|
| 33 | 200V11302-0053 | The front end of the intermediate gear shaft |
Загрузка ...
|
|
| 34 | 200-11306-5007 | The front end of the intermediate gear |
Загрузка ...
|
|
| 35 | 200V91701-0894 | Positioning bushings |
Загрузка ...
|
|
| 36 | MQ6-22022-3061 | Cylindrical pin |
Загрузка ...
|
|
| 37 | 202V25803-7915 | ECU |
Загрузка ...
|
|
| 38 | MQ6-03216-8206 | Hex bolt |
Загрузка ...
|
|
| 39 | 202V11640-6014 | ECU bracket assembly |
Загрузка ...
|
|
| 39.1 | MQ6-02829-0025 | Hex bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
