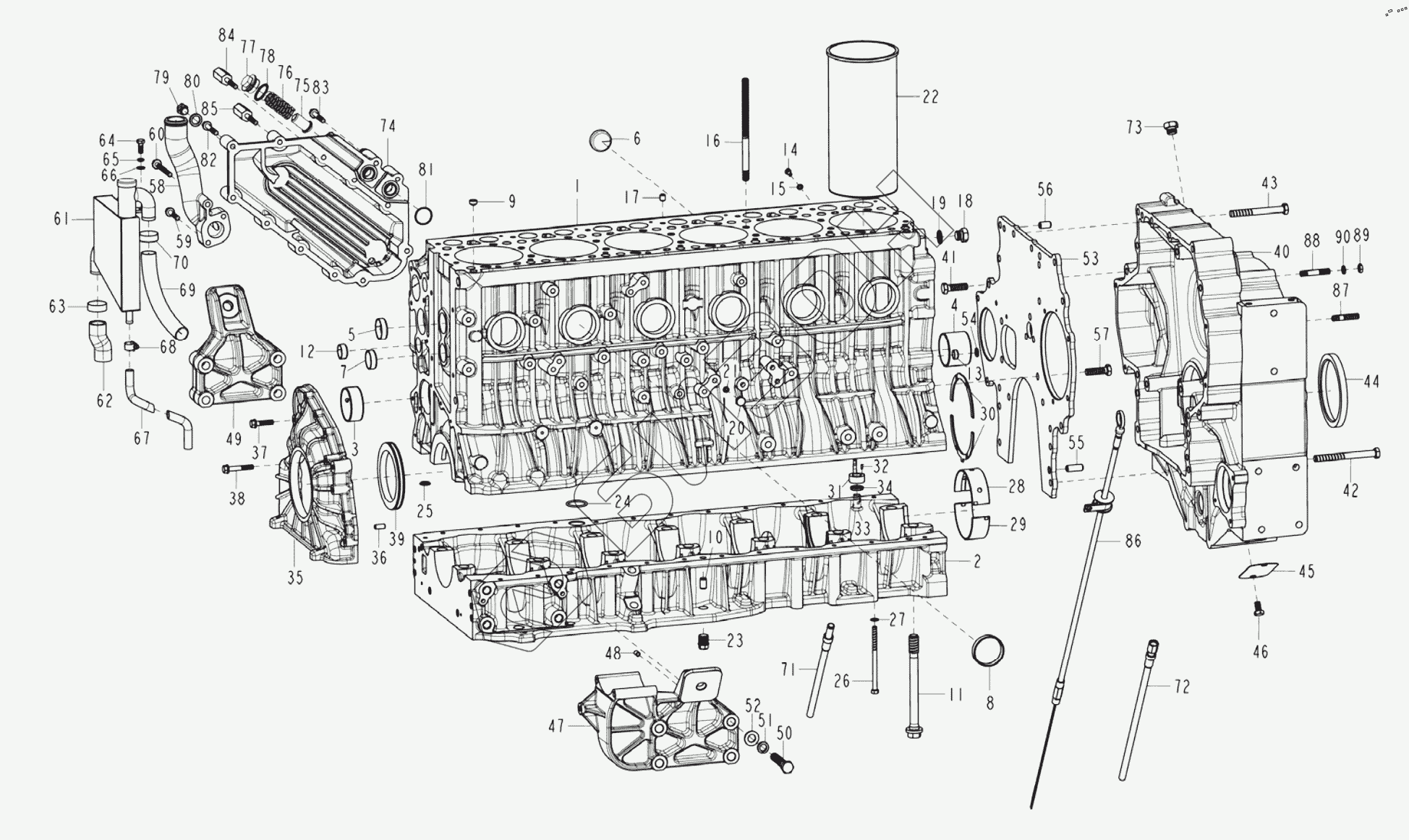

Графический каталог запасных частей к технике: HOWO T12.38-30. Cylinder Block
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| VG1246070004 | VG1246070004 | Oil cooler cover assembly |
Загрузка ...
|
|
| AZ1238010002 | AZ1238010002 | Cylinder block assembly |
Загрузка ...
|
|
| 1 | AZ1238010004 | Cylinder block |
Загрузка ...
|
|
| 2 | AZ1246010029 | Crankcase |
Загрузка ...
|
|
| 3 | VG1246010042 | Camshaft bush |
Загрузка ...
|
|
| 4 | VG1246010043 | Camshaft bush |
Загрузка ...
|
|
| 5 | 190003989289 | Core plug |
Загрузка ...
|
|
| 6 | VG1246010044 | Core hole plug |
Загрузка ...
|
|
| 7 | VG1246010041 | Core hole plug |
Загрузка ...
|
|
| 8 | VG1246010046 | Core hole plug |
Загрузка ...
|
|
| 9 | VG1246010048 | Core hole plug |
Загрузка ...
|
|
| 10 | VG1246010032 | Positioning pin |
Загрузка ...
|
|
| 11 | VG1246010033 | Main bearing bolt |
Загрузка ...
|
|
| 12 | 190003989204 | Core plug |
Загрузка ...
|
|
| 13 | 190003989480 | Core plug |
Загрузка ...
|
|
| 14 | Q617B08 | Screw plug |
Загрузка ...
|
|
| 15 | VG9003080002 | Gasket |
Загрузка ...
|
|
| 16 | VG1246010093 | Stud |
Загрузка ...
|
|
| 17 | Q5211014 | Dowel pin |
Загрузка ...
|
|
| 18 | Q617B18 | Plug |
Загрузка ...
|
|
| 19 | VG9003080007 | Gasket |
Загрузка ...
|
|
| 20 | VG1246010129 | Socket plug |
Загрузка ...
|
|
| 21 | VG9003080003 | Washer |
Загрузка ...
|
|
| 22 | VG1246010028 | Cylinder liner |
Загрузка ...
|
|
| 23 | VG1246010055 | Screw plug |
Загрузка ...
|
|
| 24 | VG1400010032 | манжета |
Загрузка ...
|
|
| 25 | VG1246010031 | O-ring |
Загрузка ...
|
|
| 26 | Q150B08125 | Hex head bolt |
Загрузка ...
|
|
| 27 | Q41808 | Пружинная шайба |
Загрузка ...
|
|
| 28 | VG1246010034 | Crankshaft main bearing |
Загрузка ...
|
|
| 29 | VG1246010035 | Crankshaft main bearing |
Загрузка ...
|
|
| 30 | VG1246010036 | Thrust washers |
Загрузка ...
|
|
| 30 | VG1246010049 | Oil injection nozzle assembly |
Загрузка ...
|
|
| 31 | VG1246010039 | Oil injection nozzle assembly |
Загрузка ...
|
|
| 32 | Q5280308 | Spring dowel pin |
Загрузка ...
|
|
| 33 | 190003962621 | Hollow bolt |
Загрузка ...
|
|
| 34 | VG9003080005 | Sealing washer |
Загрузка ...
|
|
| 35 | VG1246010001A | Front cover |
Загрузка ...
|
|
| 36 | Q5210820 | Шпилька |
Загрузка ...
|
|
| 37 | Q1840835 | Hex head bolt |
Загрузка ...
|
|
| 38 | Q1840850 | Hex head bolt |
Загрузка ...
|
|
| 39 | VG1246010005 | Front crankshaft oil seal |
Загрузка ...
|
|
| 40 | AZ1246010019 | Flywheel housing |
Загрузка ...
|
|
| 41 | Q150B1240TF2 | Screw |
Загрузка ...
|
|
| 42 | Q150B12120TF2 | Hex head bolt |
Загрузка ...
|
|
| 43 | Q150B12105TF2 | Hex head bolt |
Загрузка ...
|
|
| 44 | VG1047010050 | Oil sealing |
Загрузка ...
|
|
| 45 | VG1800210011 | покрышка |
Загрузка ...
|
|
| 46 | Q150B1018 | болт |
Загрузка ...
|
|
| 47 | VG1246010024 | Support |
Загрузка ...
|
|
| 48 | Q5210814 | Штифт |
Загрузка ...
|
|
| 49 | VG1246010023 | Support |
Загрузка ...
|
|
| 50 | Q150B1475TF2 | Hex head bolt |
Загрузка ...
|
|
| 51 | Q40314 | Пружинная шайба |
Загрузка ...
|
|
| 52 | Q40114 | Шайба |
Загрузка ...
|
|
| 53 | VG1246010025 | Transition plate |
Загрузка ...
|
|
| 54 | VG407010046 | Washer |
Загрузка ...
|
|
| 55 | Q5211232 | Dowel pin |
Загрузка ...
|
|
| 56 | Q5211222 | Dowel pin |
Загрузка ...
|
|
| 57 | Q150B1240TF2 | Screw |
Загрузка ...
|
|
| 58 | VG1246010085 | Oil filler |
Загрузка ...
|
|
| 59 | Q1840845 | Hex head bolt |
Загрузка ...
|
|
| 60 | Q1840890 | Hex head bolt |
Загрузка ...
|
|
| 61 | VG1246010086 | Oil separator |
Загрузка ...
|
|
| 62 | VG1246010100 | Hose |
Загрузка ...
|
|
| 63 | 190003989301 | Хомут |
Загрузка ...
|
|
| 64 | Q150B0820 | болт |
Загрузка ...
|
|
| 65 | Q40308 | Пружинная шайба |
Загрузка ...
|
|
| 66 | Q40108 | Шайба |
Загрузка ...
|
|
| 67 | VG1246010101 | Oil drain pipe |
Загрузка ...
|
|
| 68 | 190003989336 | Хомут |
Загрузка ...
|
|
| 69 | VG1246010102 | Vent-pipe |
Загрузка ...
|
|
| 70 | 190003989301 | Хомут |
Загрузка ...
|
|
| 71 | VG1246010096 | Oil drain pipe connector assembly |
Загрузка ...
|
|
| 72 | VG2600010705 | низкие агрегаты |
Загрузка ...
|
|
| 73 | Q617B18 | Plug |
Загрузка ...
|
|
| 74 | VG1246070005A | Oil cooler cover |
Загрузка ...
|
|
| 75 | VG1246070006 | Safety relief valve |
Загрузка ...
|
|
| 76 | VG1246070007 | Safety relief valve spring |
Загрузка ...
|
|
| 77 | VG1246070008 | Screw plug |
Загрузка ...
|
|
| 78 | VG9003080012 | Sealing washer |
Загрузка ...
|
|
| 79 | 190003962020 | Plug |
Загрузка ...
|
|
| 80 | VG9003080005 | Sealing washer |
Загрузка ...
|
|
| 81 | VG1246070010 | O-ring |
Загрузка ...
|
|
| 82 | Q1840855 | Hex head bolt |
Загрузка ...
|
|
| 83 | Q1840870 | Hex head bolt |
Загрузка ...
|
|
| 84 | VG1246070028 | Support bolt |
Загрузка ...
|
|
| 85 | VG1246070080 | Support bolt |
Загрузка ...
|
|
| 86 | VG1246150001 | Oil dipstick assembly |
Загрузка ...
|
|
| 87 | VG9003813543 | Stud |
Загрузка ...
|
|
| 88 | Q1201045F3 | Stud |
Загрузка ...
|
|
| 89 | Q340B10 | гайка |
Загрузка ...
|
|
| 90 | Q40310 | Пружинная шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
