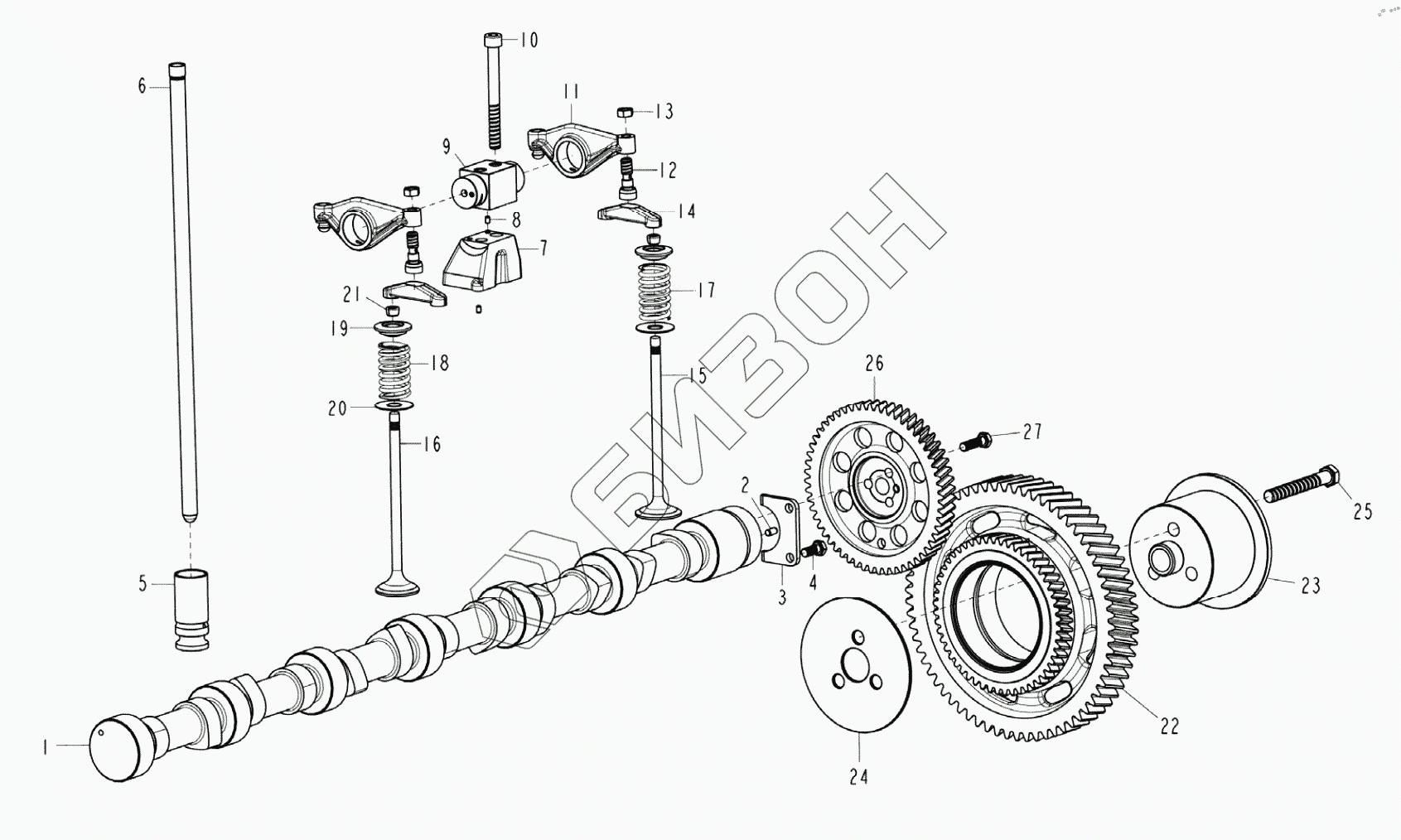

Графический каталог запасных частей к технике: HOWO T12.38-30. Valve-Gear Mechanism
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| VG1246050001 | VG1246050001 | Camshaft assembly |
Загрузка ...
|
|
| 1 | VG1246050038 | Camshaft |
Загрузка ...
|
|
| 2 | Q5210612 | Dowel pin |
Загрузка ...
|
|
| 3 | VG1246050039 | Thrust flange |
Загрузка ...
|
|
| 4 | Q150B0820TF2 | Hex head bolt |
Загрузка ...
|
|
| 5 | VG1246050029 | Valve tappet |
Загрузка ...
|
|
| 6 | VG1246050020 | Valve push rod |
Загрузка ...
|
|
| 7 | VG1246050005 | Rocker arm support |
Загрузка ...
|
|
| 8 | Q5210406 | Dowel pin |
Загрузка ...
|
|
| 9 | VG1246050006 | Rocker arm shaft assembly |
Загрузка ...
|
|
| 10 | Q150B10100TF2 | Hex head bolt |
Загрузка ...
|
|
| 11 | VG1246050008 | Rocker arm assembly |
Загрузка ...
|
|
| 12 | VG1246050011 | Valve setting screw |
Загрузка ...
|
|
| 13 | VG2130050065 | Клапан очистки регулировочную гайку |
Загрузка ...
|
|
| 14 | VG1246050013 | Valve bridge |
Загрузка ...
|
|
| 15 | VG1246050021 | Intake valve |
Загрузка ...
|
|
| 16 | VG1246050022 | Exhaust valve |
Загрузка ...
|
|
| 17 | VG1246050023 | Intake valve spring |
Загрузка ...
|
|
| 18 | VG1246050064 | Exhaust valve spring |
Загрузка ...
|
|
| 19 | VG1246050025 | Spring cup |
Загрузка ...
|
|
| 20 | VG1246050026 | Spring seat |
Загрузка ...
|
|
| 21 | VG1246050028 | Valve cone |
Загрузка ...
|
|
| 22 | VG1246050060 | Idle gear assembly |
Загрузка ...
|
|
| 23 | VG1246050034 | Idle gear axle |
Загрузка ...
|
|
| 24 | VG1246050035 | Thrust washer |
Загрузка ...
|
|
| 25 | Q150B1290TF2 | Hex head bolt |
Загрузка ...
|
|
| 26 | VG1246050036 | Camshaft gear |
Загрузка ...
|
|
| 27 | Q150B0830TF2 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
