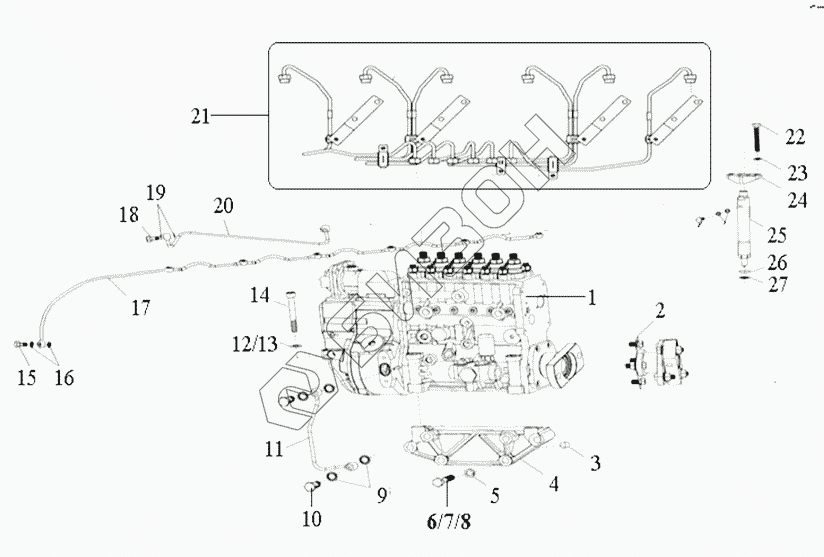

Графический каталог запасных частей к технике: HOWO WD615.47. 12A7A2 Fuel Supply System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | VG1560080023 | Fuel injector pump |
Загрузка ...
|
|
| 1,1 | VG1095088010 | Fuel delivery pump |
Загрузка ...
|
|
| 2 | VG1560080300 | Coupling assy |
Загрузка ...
|
|
| 2,01 | VG1560080279 | Coupling flange |
Загрузка ...
|
|
| 2,02 | VG1560080219 | Гибкий ведущий диск |
Загрузка ...
|
|
| 2,03 | VG1560080273 | Шестигранная гайка |
Загрузка ...
|
|
| 2,04 | Q40012T16F9 | Washer |
Загрузка ...
|
|
| 2,05 | VG1560080271 | Подкрадная шайба |
Загрузка ...
|
|
| 2,06 | Q150B1250TF2 | Hex bolt |
Загрузка ...
|
|
| 2,07 | Q150B1235TF2 | Screw |
Загрузка ...
|
|
| 2,08 | Q150B1240TF2 | Screw |
Загрузка ...
|
|
| 2,09 | Q340B12T13F2 | Nut |
Загрузка ...
|
|
| 2,10 | VG1560080266 | Flange |
Загрузка ...
|
|
| 2,11 | VG1560080270 | Connecting tube |
Загрузка ...
|
|
| 2,12 | VG1560080194 | Ручка сцепления муфты |
Загрузка ...
|
|
| 2,13 | VG1560080001 | болт |
Загрузка ...
|
|
| 3 | 190003901600 | Cylinder pin |
Загрузка ...
|
|
| 4 | VG1500080174 | Bracket |
Загрузка ...
|
|
| 5 | 190003931142 | Spring washer |
Загрузка ...
|
|
| 6 | Q150B1295 | Screw |
Загрузка ...
|
|
| 7 | Q150B1285 | Screw |
Загрузка ...
|
|
| 8 | Q150B1245 | болт |
Загрузка ...
|
|
| 9 | VG2600080200 | Уплотнительное кольцо |
Загрузка ...
|
|
| 10 | 190003962621 | Hollow bolt |
Загрузка ...
|
|
| 11 | VG1560070025 | Маслоотводящая трубка |
Загрузка ...
|
|
| 12 | 190003930271 | Washer |
Загрузка ...
|
|
| 13 | VG18872339 | Washer |
Загрузка ...
|
|
| 14 | 190003800571 | Screw |
Загрузка ...
|
|
| 15 | VG1500080090 | Полый болт |
Загрузка ...
|
|
| 16 | VG9003080001 | Washer |
Загрузка ...
|
|
| 17 | VG1500080095A | Fuel return line |
Загрузка ...
|
|
| 18 | 190003962612 | Пустотелый болт |
Загрузка ...
|
|
| 19 | VG9003080004 | Sealing washer |
Загрузка ...
|
|
| 20 | VG1560080284 | Воздухпровод |
Загрузка ...
|
|
| 21 | VG1560080278A | Injection pipe |
Загрузка ...
|
|
| 22 | VG2600080383 | Screw |
Загрузка ...
|
|
| 23 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 24 | VG1500080094A | Нажимная пламттна |
Загрузка ...
|
|
| 25 | VG1560080276 | Форсунка |
Загрузка ...
|
|
| 25,1 | VG1095088005 | Nozzle |
Загрузка ...
|
|
| 25,2 | VG1500080127 | inject nozzle matching parts |
Загрузка ...
|
|
| 26 | VG609070080 | Уплотнительное кольцо |
Загрузка ...
|
|
| 27 | VG14080082 | Уплотнительное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
