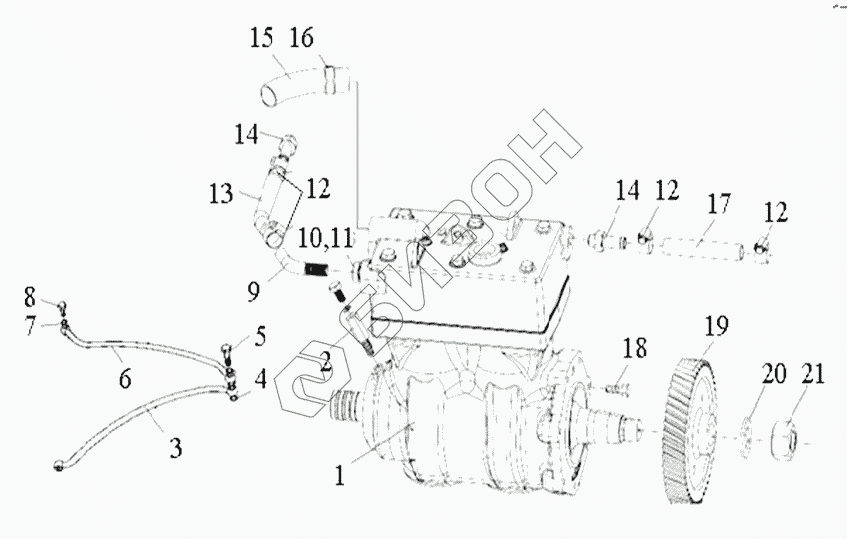

Графический каталог запасных частей к технике: HOWO WD615.47. 16A7A2 Compressor
Q40308
Q150B0885
Q150B0875
VG2600080200
VG9003080003
VG2600130037
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Q40308 | Q40308 | Пружинная шайба |
Загрузка ...
|
|
| Q150B0885 | Q150B0885 | Screw |
Загрузка ...
|
|
| Q150B0875 | Q150B0875 | Screw |
Загрузка ...
|
|
| VG2600080200 | VG2600080200 | Уплотнительное кольцо |
Загрузка ...
|
|
| VG9003080003 | VG9003080003 | Washer |
Загрузка ...
|
|
| VG2600130037 | VG2600130037 | Washer |
Загрузка ...
|
|
| 1 | VG1093130001 | Water cooling air compressor |
Загрузка ...
|
|
| 2 | VG1560070051 | Connection |
Загрузка ...
|
|
| 3 | VG1560070060 | Injection pumb lubrication oil line |
Загрузка ...
|
|
| 4 | VG9003080003 | Washer |
Загрузка ...
|
|
| 5 | VG1560070012 | Female Screw |
Загрузка ...
|
|
| 6 | VG1560070050 | Air compressor lubrication oil line |
Загрузка ...
|
|
| 7 | VG9003080003 | Washer |
Загрузка ...
|
|
| 8 | 190003962607 | Female Screw |
Загрузка ...
|
|
| 9 | VG1560060012 | Connection - water intake |
Загрузка ...
|
|
| 10 | VG2600080200 | Уплотнительное кольцо |
Загрузка ...
|
|
| 11 | Q351B14 | Nut |
Загрузка ...
|
|
| 12 | 190003989336 | Хомут |
Загрузка ...
|
|
| 13 | VG1560060019 | Pipe - water intake |
Загрузка ...
|
|
| 14 | VG2600130026 | связной узел компрессора |
Загрузка ...
|
|
| 15 | VG1560130035 | Air compressor intake joint |
Загрузка ...
|
|
| 16 | 190003559778 | Nut |
Загрузка ...
|
|
| 17 | VG1560060018 | Out water pipe |
Загрузка ...
|
|
| 18 | Q1860830TF2 | Screw |
Загрузка ...
|
|
| 19 | VG1560130064 | Муфта |
Загрузка ...
|
|
| 20 | VG409020045 | Кольцо |
Загрузка ...
|
|
| 21 | VG2600130045 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
