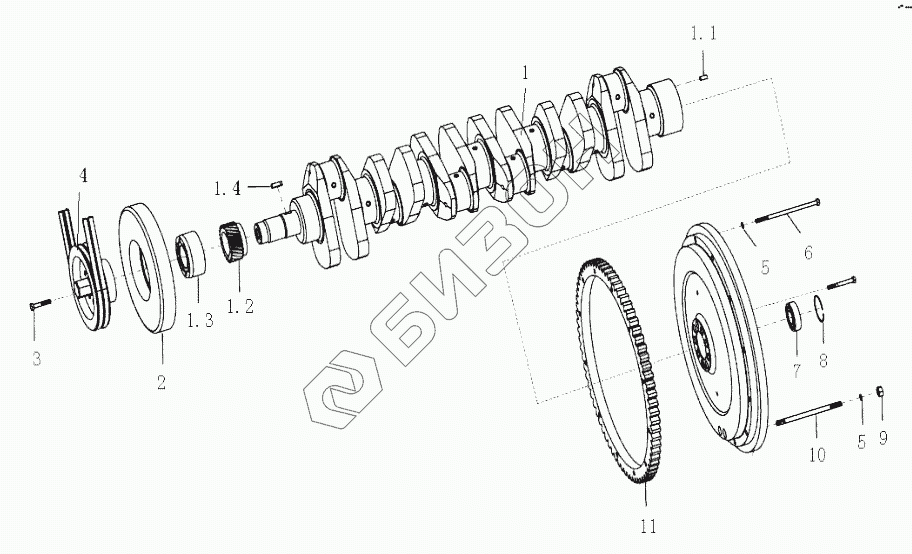

Графический каталог запасных частей к технике: HOWO WD615.47. Crankshaft and Flywheel

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
2
3
4
5
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 161560020029 Crankshaft assy
Загрузка ...
1.1 190003901418 Cylinder pin
Загрузка ...
1.2 VG14020038 Шестерня
Загрузка ...
1.3 VG1500020070 Шайба
Загрузка ...
1.4 Q5510828 Key
Загрузка ...
1.5 VG2600020311 пробка
Загрузка ...
2 VG1540020003 амортизатор
Загрузка ...
3 190003802558 Screw
Загрузка ...
4 VG1560020020 Belt pulley
Загрузка ...
5 190003932024 Spring washer
Загрузка ...
6 190003800579 Screw
Загрузка ...
7 190003311416 Ball bearing
Загрузка ...
8 190003934310 Washer
Загрузка ...
9 190003871305 Nut
Загрузка ...
10 190003813571 Stud
Загрузка ...
11 VG2600020208 Венец маховик
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
