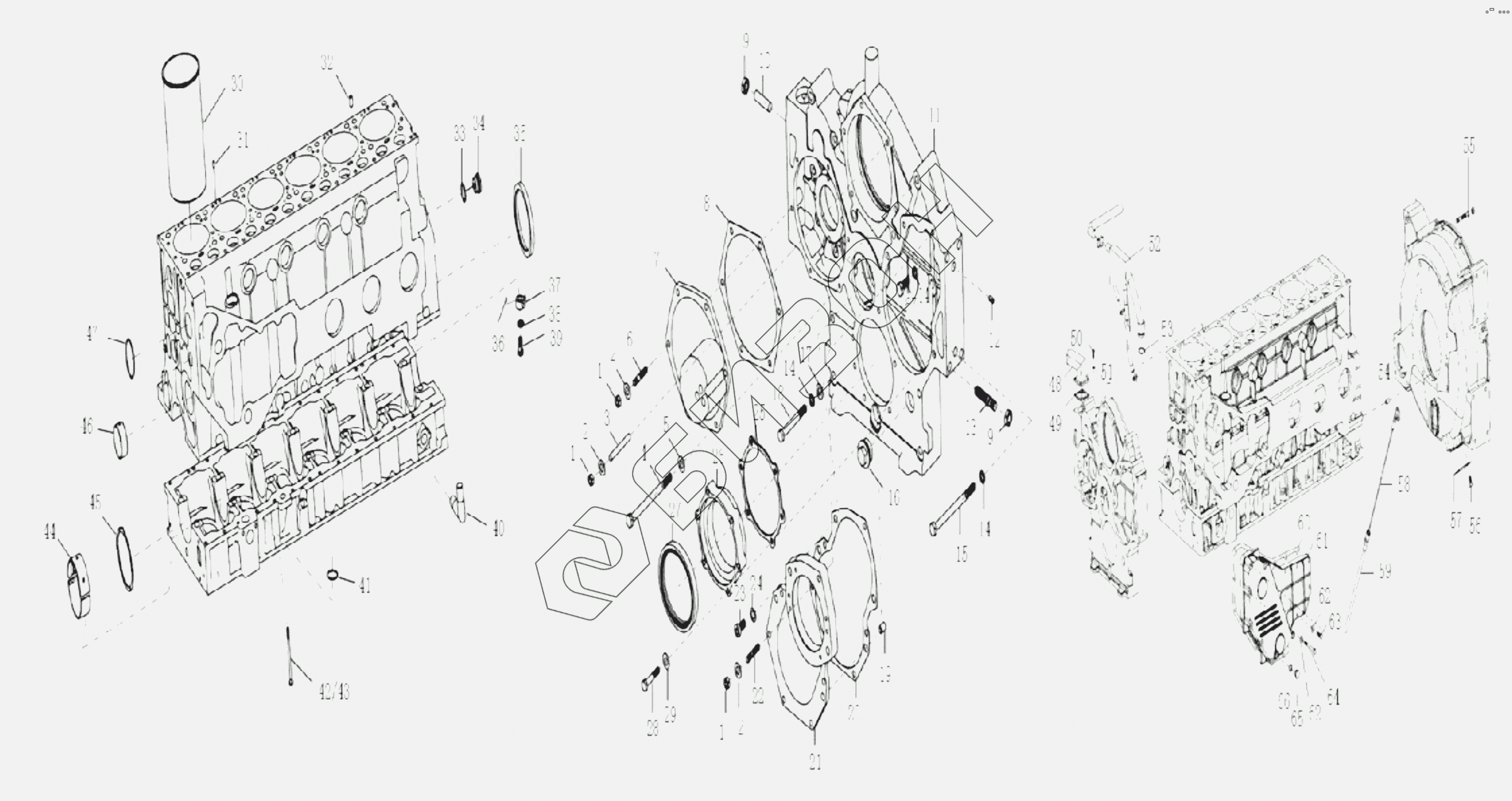

Графический каталог запасных частей к технике: HOWO WD615.47. Cylinder Block
1
1
1
1
2
2
2
3
5
6
7
8
9
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 190003871252 | Nut |
Загрузка ...
|
|
| 2 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 3 | 190003813467 | Stud |
Загрузка ...
|
|
| 4 | 190003802576 | Screw |
Загрузка ...
|
|
| 5 | 190003932024 | Spring washer |
Загрузка ...
|
|
| 6 | 190003813429 | Stud |
Загрузка ...
|
|
| 7 | VG2600010830 | Compressor gear cover |
Загрузка ...
|
|
| 8 | VG14010040 | прокладка |
Загрузка ...
|
|
| 9 | 190003888453 | Nut |
Загрузка ...
|
|
| 10 | Q1201245F3 | Stud |
Загрузка ...
|
|
| 11 | 61557010008A | Gear case of dual-cylinder air compress |
Загрузка ...
|
|
| 12 | 190003900085 | Spring cylinder pin |
Загрузка ...
|
|
| 13 | 190003813628 | Шпилька |
Загрузка ...
|
|
| 14 | 190003931122 | Spring washer |
Загрузка ...
|
|
| 15 | 190003800566 | Screw |
Загрузка ...
|
|
| 16 | 190003962051 | Plug |
Загрузка ...
|
|
| 17 | 190003930271 | Washer |
Загрузка ...
|
|
| 18 | 190003800571 | Screw |
Загрузка ...
|
|
| 19 | 190003901507 | Cylinder pin |
Загрузка ...
|
|
| 20 | VG14010070 | прокладка крышки шестерни компрессора |
Загрузка ...
|
|
| 21 | VG1500010008 | Cover |
Загрузка ...
|
|
| 22 | 190003813443 | Stud |
Загрузка ...
|
|
| 23 | 190003862524 | Screw |
Загрузка ...
|
|
| 24 | 190003932025 | Spring washer |
Загрузка ...
|
|
| 25 | VG2600010934 | шпилька |
Загрузка ...
|
|
| 26 | VG2600010928 | шпилька |
Загрузка ...
|
|
| 27 | VG1047010038 | Oil sealing |
Загрузка ...
|
|
| 28 | 190011260039 | Screw |
Загрузка ...
|
|
| 29 | VG9003080005 | Sealing washer |
Загрузка ...
|
|
| 30 | VG1540010006 | покрышка цилиндра |
Загрузка ...
|
|
| 31 | 190003909626 | Spring cylinder pin |
Загрузка ...
|
|
| 32 | 190003901604 | Cylinder pin |
Загрузка ...
|
|
| 33 | VG2600010735 | составная подкладка |
Загрузка ...
|
|
| 34 | VG1460070011 | Болт |
Загрузка ...
|
|
| 35 | VG1047010050 | Oil sealing |
Загрузка ...
|
|
| 36 | 190003909603 | Spring cylinder pin |
Загрузка ...
|
|
| 37 | VG2600010659 | распылитель |
Загрузка ...
|
|
| 38 | VG9003080001 | Washer |
Загрузка ...
|
|
| 39 | 190003962621 | Hollow bolt |
Загрузка ...
|
|
| 40 | VG2600070097 | Патрубок слива масла |
Загрузка ...
|
|
| 41 | VG407010046 | Washer |
Загрузка ...
|
|
| 42 | 190003802493 | Screw |
Загрузка ...
|
|
| 43 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 44 | VG1500010046 | Коренной подшипник |
Загрузка ...
|
|
| 45 | VG1500010125 | Стопорная шайба |
Загрузка ...
|
|
| 46 | VG2600010990 | втулка |
Загрузка ...
|
|
| 47 | VG61000010134 | манжета |
Загрузка ...
|
|
| 48 | VG1095010040 | Tube assembly |
Загрузка ...
|
|
| 49 | VG14010086 | прокладка патрубка |
Загрузка ...
|
|
| 50 | 190003802321 | Screw |
Загрузка ...
|
|
| 51 | 190003931082 | Spring washer |
Загрузка ...
|
|
| 52 | VG1095010050 | Oil separator |
Загрузка ...
|
|
| 53 | Q734B2650265 | O-ring |
Загрузка ...
|
|
| 54 | 190003901604 | Cylinder pin |
Загрузка ...
|
|
| 55 | 190003931122 | Spring washer |
Загрузка ...
|
|
| 56 | 190003802511 | Screw |
Загрузка ...
|
|
| 57 | VG1800210011 | покрышка |
Загрузка ...
|
|
| 58 | VG1500019205 | Oil dipstick tube assembly |
Загрузка ...
|
|
| 59 | VG2600010538 | pipe plug |
Загрузка ...
|
|
| 60 | VG1540010015B | cooler shim |
Загрузка ...
|
|
| 61 | VG1062010016 | Cover |
Загрузка ...
|
|
| 62 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 63 | 190003802437 | Screw |
Загрузка ...
|
|
| 64 | 190003800467 | Screw |
Загрузка ...
|
|
| 65 | 190003962020 | Plug |
Загрузка ...
|
|
| 66 | VG9003080005 | Sealing washer |
Загрузка ...
|
|
| 67 | 190003802523 | Screw |
Загрузка ...
|
|
| 68 | VG1062010017 | Plug |
Загрузка ...
|
|
| 69 | 190003813429 | Stud |
Загрузка ...
|
|
| 70 | 190003989336 | Хомут |
Загрузка ...
|
|
| 71 | VG609E110049 | окрепляющяя доска |
Загрузка ...
|
|
| 72 | VG1540110211 | Block |
Загрузка ...
|
|
| 73 | 190003930261 | Washer |
Загрузка ...
|
|
| 74 | 190003800465 | Screw |
Загрузка ...
|
|
| 75 | VG9003080011 | Gasket |
Загрузка ...
|
|
| 76 | VG2600010735 | составная подкладка |
Загрузка ...
|
|
| 77 | VG1500010005 | Seat |
Загрузка ...
|
|
| 78 | 190003813429 | Stud |
Загрузка ...
|
|
| 79 | 190003871252 | Nut |
Загрузка ...
|
|
| 80 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 81 | 190003813429 | Stud |
Загрузка ...
|
|
| 82 | 190003871252 | Nut |
Загрузка ...
|
|
| 83 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 84 | Q617B18 | Plug |
Загрузка ...
|
|
| 85 | VG9003080007 | Gasket |
Загрузка ...
|
|
| 86 | 190003802321 | Screw |
Загрузка ...
|
|
| 87 | 190003936101 | Washer |
Загрузка ...
|
|
| 88 | 190003931082 | Spring washer |
Загрузка ...
|
|
| 89 | 190003989340 | Стопорное кольцо |
Загрузка ...
|
|
| 90 | VG12G0004003 | Hose |
Загрузка ...
|
|
| 91 | VG2600010193 | болт |
Загрузка ...
|
|
| 92 | 90003989301 | вязка |
Загрузка ...
|
|
| 93 | VG1095010034 | Hose |
Загрузка ...
|
|
| 94 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 95 | 190003802419 | Screw |
Загрузка ...
|
|
| 96 | VG2600010447 | Clip |
Загрузка ...
|
|
| 97 | VG2600010446 | Hose for oil dipsticle |
Загрузка ...
|
|
| 98 | Q218B0820 | Screw |
Загрузка ...
|
|
| 99 | VG2600010791 | Rivet |
Загрузка ...
|
|
| 100 | VG288730061 | манжета |
Загрузка ...
|
|
| 101 | VG29135 | Seal |
Загрузка ...
|
|
| 102 | 190003989480 | Core plug |
Загрузка ...
|
|
| 103 | VG1400010032 | манжета |
Загрузка ...
|
|
| 104 | VG1500010174 | резиновая трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
