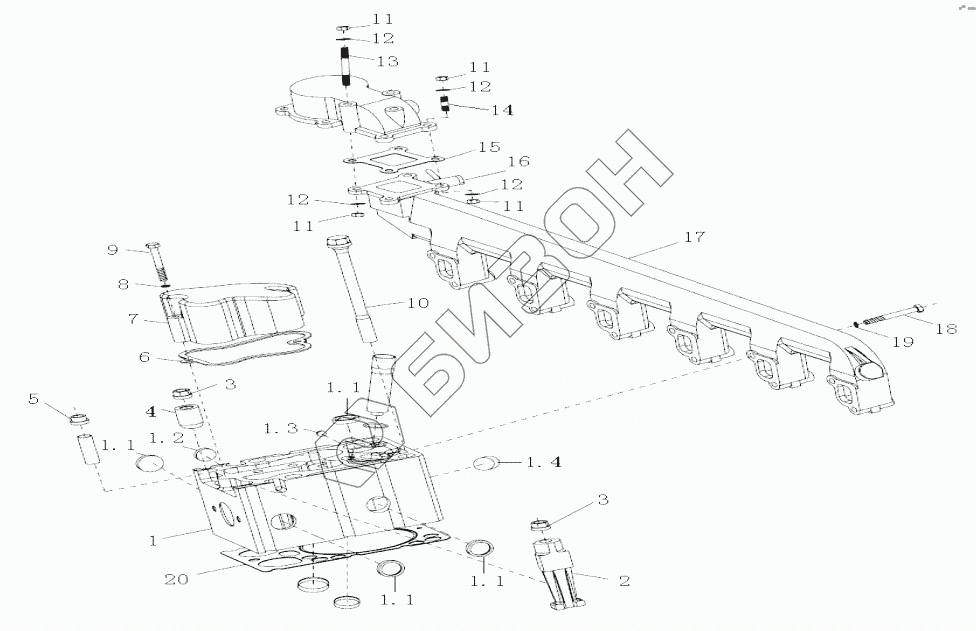

Графический каталог запасных частей к технике: HOWO WD615.47. Cylinder Head
1
1.1
1.1
1.1
1.1
1.2
1.3
1.4
2
3
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 61560040068 | Cylinder head assembly |
Загрузка ...
|
|
| 1.1 | 190003989294 | Shim |
Загрузка ...
|
|
| 1.2 | 190003989721 | Shim |
Загрузка ...
|
|
| 1.3 | 190003989277 | Shim |
Загрузка ...
|
|
| 1.4 | 190003989725 | Shim |
Загрузка ...
|
|
| 1.5 | VG1540040011 | болт |
Загрузка ...
|
|
| 2 | VG1200040027 | Зажима блока |
Загрузка ...
|
|
| 3 | VG1200040034 | Плечевой ремень Гайка |
Загрузка ...
|
|
| 4 | VG1200040023 | Зажима блока |
Загрузка ...
|
|
| 5 | VG1560040032 | Sleeve |
Загрузка ...
|
|
| 6 | VG14040021 | Цилиндрические Глава капот вкладыш |
Загрузка ...
|
|
| 7 | VG1500040066 | Cylinder head cover |
Загрузка ...
|
|
| 8 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 9 | 190003800466 | Screw |
Загрузка ...
|
|
| 10 | VG1500040023 | Основные болты головки цилиндра |
Загрузка ...
|
|
| 11 | 190003871252 | Nut |
Загрузка ...
|
|
| 12 | 190014040007 | Washer |
Загрузка ...
|
|
| 13 | 190003813467 | Stud |
Загрузка ...
|
|
| 14 | 190003813429 | Stud |
Загрузка ...
|
|
| 15 | VG1500040106 | Gasket |
Загрузка ...
|
|
| 16 | VG1092060262 | Nozzle assembly |
Загрузка ...
|
|
| 17 | VG1500040104 | Water outlet pipe |
Загрузка ...
|
|
| 18 | 190003800466 | Screw |
Загрузка ...
|
|
| 19 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 20 | VG1500040065 | Gasket |
Загрузка ...
|
|
| 21 | VG1500040014 | Клапан весной начать |
Загрузка ...
|
|
| 22 | VG1500040012 | Кольца зажимные блок |
Загрузка ...
|
|
| 23 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 24 | VG9003080003 | Washer |
Загрузка ...
|
|
| 25 | 190003962014 | Plug |
Загрузка ...
|
|
| 26 | VG1540010016 | Loop |
Загрузка ...
|
|
| 27 | VG1540010017 | Loop |
Загрузка ...
|
|
| 28 | Q150B1625 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
