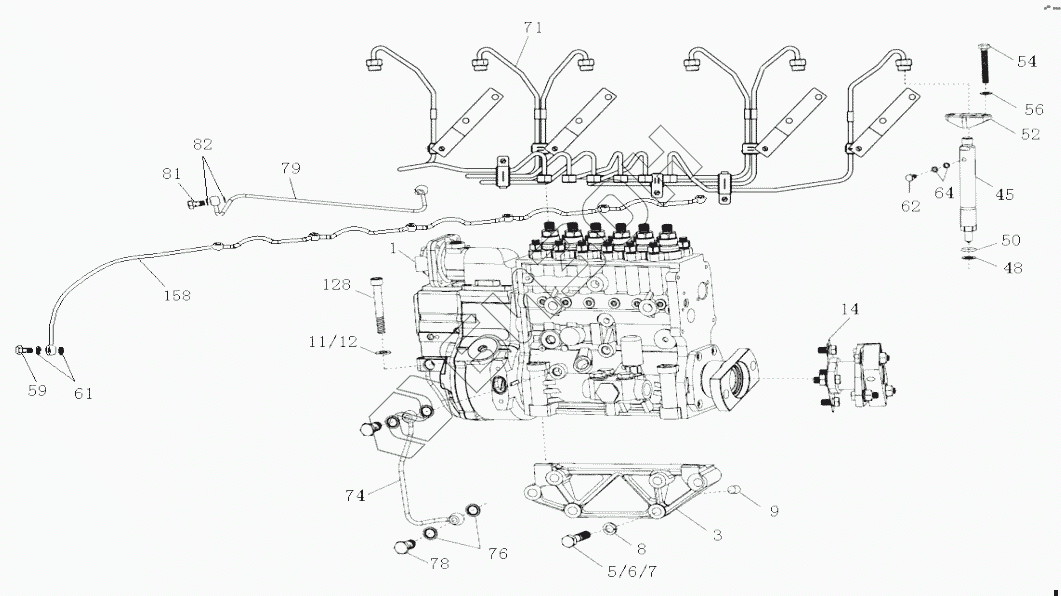

Графический каталог запасных частей к технике: HOWO WD615.47. Fuel Supply System
1
3
5
6
7
8
9
11
12
14
45
48
50
52
54
56
59
61
71
74
76
78
79
81
82
128
158
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | VG1560080023 | Fuel injector pump |
Загрузка ...
|
|
| 3 | VG1500080174 | Bracket |
Загрузка ...
|
|
| 5 | Q150B1295 | Screw |
Загрузка ...
|
|
| 6 | Q150B1285 | Screw |
Загрузка ...
|
|
| 7 | Q150B1245 | болт |
Загрузка ...
|
|
| 8 | 190003931142 | Spring washer |
Загрузка ...
|
|
| 9 | 190003901600 | Cylinder pin |
Загрузка ...
|
|
| 11 | 190003930271 | Washer |
Загрузка ...
|
|
| 12 | VG18872339 | Washer |
Загрузка ...
|
|
| 14 | VG1560080300 | Coupling assy |
Загрузка ...
|
|
| 16 | VG1560080279 | Coupling flange |
Загрузка ...
|
|
| 17 | VG1560080266 | Flange |
Загрузка ...
|
|
| 18 | VG1560080270 | Connecting tube |
Загрузка ...
|
|
| 19 | VG1560080219 | Гибкий ведущий диск |
Загрузка ...
|
|
| 20 | VG1560080273 | Шестигранная гайка |
Загрузка ...
|
|
| 21 | Q40012T16F9 | Washer |
Загрузка ...
|
|
| 22 | VG1560080271 | Подкрадная шайба |
Загрузка ...
|
|
| 23 | Q150B1250TF2 | Hex bolt |
Загрузка ...
|
|
| 24 | Q150B1235TF2 | Screw |
Загрузка ...
|
|
| 25 | Q150B1240TF2 | Screw |
Загрузка ...
|
|
| 26 | Q340B12T13F2 | Nut |
Загрузка ...
|
|
| 27 | VG1560080194 | Ручка сцепления муфты |
Загрузка ...
|
|
| 28 | VG1560080001 | болт |
Загрузка ...
|
|
| 45 | VG1560080276 | Форсунка |
Загрузка ...
|
|
| 48 | VG14080082 | Уплотнительное кольцо |
Загрузка ...
|
|
| 50 | VG609070080 | Уплотнительное кольцо |
Загрузка ...
|
|
| 52 | VG1500080094 | Plate |
Загрузка ...
|
|
| 54 | VG2600080383 | Screw |
Загрузка ...
|
|
| 56 | 190003932023 | Spring washer |
Загрузка ...
|
|
| 59 | VG1500080090 | Полый болт |
Загрузка ...
|
|
| 61 | VG9003080001 | Washer |
Загрузка ...
|
|
| 66 | 190003171697 | Хомут |
Загрузка ...
|
|
| 67 | 190003171356 | Пластмассовое стопорное кольцо |
Загрузка ...
|
|
| 71 | VG1560080278 | Топливопроводы высокого давления |
Загрузка ...
|
|
| 73 | VG1560080172 | Кроштейн |
Загрузка ...
|
|
| 74 | VG1560070025 | Маслоотводящая трубка |
Загрузка ...
|
|
| 76 | VG2600080200 | Уплотнительное кольцо |
Загрузка ...
|
|
| 78 | 190003962621 | Hollow bolt |
Загрузка ...
|
|
| 79 | VG1560080284 | Воздухпровод |
Загрузка ...
|
|
| 81 | 190003962612 | Пустотелый болт |
Загрузка ...
|
|
| 82 | VG9003080004 | Sealing washer |
Загрузка ...
|
|
| 112 | VG1560080172 | Кроштейн |
Загрузка ...
|
|
| 119 | VG1095088010 | Fuel delivery pump |
Загрузка ...
|
|
| 120 | VG1095088015 | Valve |
Загрузка ...
|
|
| 121 | VG1095088019 | Repair bag |
Загрузка ...
|
|
| 122 | VG1095088021 | Oil seal |
Загрузка ...
|
|
| 123 | VG1095088022 | Delivery valve base |
Загрузка ...
|
|
| 124 | VG1095088024 | Smoke limiter |
Загрузка ...
|
|
| 125 | VG1095088026 | Cover |
Загрузка ...
|
|
| 126 | VG1095088028 | Housing |
Загрузка ...
|
|
| 127 | VG1095088030 | Flyweight and bracket assembly |
Загрузка ...
|
|
| 128 | 190003800571 | Screw |
Загрузка ...
|
|
| 130 | VG1560080279 | Coupling flange |
Загрузка ...
|
|
| 131 | VG1560080219 | Гибкий ведущий диск |
Загрузка ...
|
|
| 132 | VG1560080273 | Шестигранная гайка |
Загрузка ...
|
|
| 133 | Q40012T16F9 | Washer |
Загрузка ...
|
|
| 134 | VG1560080271 | Подкрадная шайба |
Загрузка ...
|
|
| 135 | Q150B1250TF2 | Hex bolt |
Загрузка ...
|
|
| 136 | Q150B1235TF2 | Screw |
Загрузка ...
|
|
| 137 | Q150B1240TF2 | Screw |
Загрузка ...
|
|
| 138 | Q340B12T13F2 | Nut |
Загрузка ...
|
|
| 139 | VG1560080194 | Ручка сцепления муфты |
Загрузка ...
|
|
| 140 | VG1560080001 | болт |
Загрузка ...
|
|
| 142 | VG1560080279 | Coupling flange |
Загрузка ...
|
|
| 143 | VG1560080219 | Гибкий ведущий диск |
Загрузка ...
|
|
| 144 | VG1560080273 | Шестигранная гайка |
Загрузка ...
|
|
| 145 | Q40012T16F9 | Washer |
Загрузка ...
|
|
| 146 | VG1560080271 | Подкрадная шайба |
Загрузка ...
|
|
| 147 | Q150B1250TF2 | Hex bolt |
Загрузка ...
|
|
| 148 | Q150B1235TF2 | Screw |
Загрузка ...
|
|
| 149 | Q150B1240TF2 | Screw |
Загрузка ...
|
|
| 150 | Q340B12T13F2 | Nut |
Загрузка ...
|
|
| 151 | VG1560080194 | Ручка сцепления муфты |
Загрузка ...
|
|
| 152 | VG1560080001 | болт |
Загрузка ...
|
|
| 153 | VG1095088005 | Nozzle |
Загрузка ...
|
|
| 154 | VG1095088002 | Plunger assembly |
Загрузка ...
|
|
| 155 | VG1095088004 | Delivery valve assembly |
Загрузка ...
|
|
| 158 | VG1500080095 | Внешний топливопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
