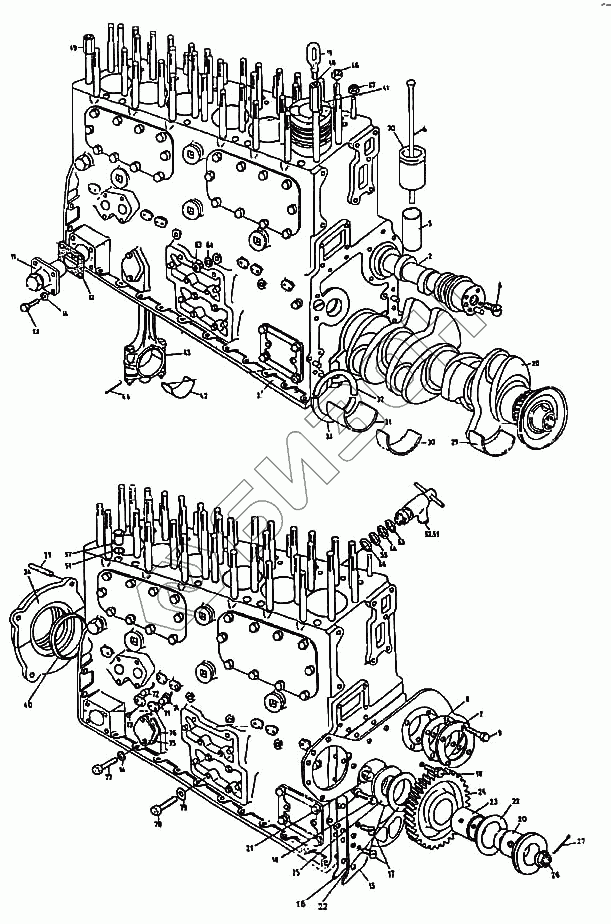

Графический каталог запасных частей к технике: HSW SW-680. Группа картера
1
2
4
5
5
5
5
5
6
7
8
9
11
12
13
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
29
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
32
32
32
32
33
33
33
33
41
42
42
42
42
42
42
42
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
44
46
47
48
49
52
53
54
55
56
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РLМ3186/32 | Картер комп. |
Загрузка ...
|
|
| 2 | РL602548 | Распределительный вал |
Загрузка ...
|
|
| 4 | РL234379 | Пробка |
Загрузка ...
|
|
| 5 | РL227751 | Толкатель |
Загрузка ...
|
|
| 5 | РL227751/S1 | Толкатель, 1 ремонтный размер |
Загрузка ...
|
|
| 5 | РL227751/S2 | Толкатель., 2 ремонтный размер |
Загрузка ...
|
|
| 5 | РL227751/S3 | Толкатель.3 ремонтный размер |
Загрузка ...
|
|
| 5 | РL227751/S4 | Толкатель,4 ремонтный размер |
Загрузка ...
|
|
| 6 | РL227750 | Штанга толкателя |
Загрузка ...
|
|
| 7 | РL227775 | Опорное кольцо |
Загрузка ...
|
|
| 8 | РL242667 | Шайба |
Загрузка ...
|
|
| 9 | РL236513 | Болт |
Загрузка ...
|
|
| 11 | РLМ2199 | Сливной клапан комл. |
Загрузка ...
|
|
| 12 | РL227854 | Прокладка |
Загрузка ...
|
|
| 13 | РLFS105/7S | Болт |
Загрузка ...
|
|
| 14 | Z8,2 РN-77/М-82008 | Шайба |
Загрузка ...
|
|
| 15 | РL574584 | Задняя плита крышки привода газораспределения |
Загрузка ...
|
|
| 16 | РL227856 | Прокладка |
Загрузка ...
|
|
| 17 | РL234917 | Винт |
Загрузка ...
|
|
| 18 | РLFS105/6S-Р | Болт |
Загрузка ...
|
|
| 19 | РL511177 | Подъемное ушко двигателя |
Загрузка ...
|
|
| 20 | РL234853 | Стержень |
Загрузка ...
|
|
| 21 | РL234854 | Болт |
Загрузка ...
|
|
| 22 | РL233365 | Упорная прокладка |
Загрузка ...
|
|
| 23 | РL233364 | Втулка |
Загрузка ...
|
|
| 24 | РL232482 | Промежуточное зубчатое колесо |
Загрузка ...
|
|
| 25 | РL234856 | Шайба |
Загрузка ...
|
|
| 26 | РL234855 | Гайка |
Загрузка ...
|
|
| 27 | S-ZN3,2х32 РN-76/М-82001 | Шплинт |
Загрузка ...
|
|
| 28 | 111Е0007/2 | Коленчатый вал компл. |
Загрузка ...
|
|
| 29 | РL613498 | Вкладыш коренный передний |
Загрузка ...
|
|
| 29 | РL613498/S1 | Вкладыш коренный передний, 1 ремонтный размер |
Загрузка ...
|
|
| 29 | РL613498/S2 | Вкладыш коренный передний, 2 ремонтный размер |
Загрузка ...
|
|
| 29 | РL613498/S3 | Вкладыш коренный передний, 3 ремонтный размер |
Загрузка ...
|
|
| 29 | РL613498/S4 | Вкладыш коренный передний, 4 ремонтный размер |
Загрузка ...
|
|
| 29 | РL613498/S5 | Вкладыш коренный передний, 5 ремонтный размер |
Загрузка ...
|
|
| 29 | РL613498/030 | Вкладыш коренный передний, рем. номиналь. размер |
Загрузка ...
|
|
| 29 | РL613498/030/S1 | Вкладыш коренный передний, ремонтный 1 размер |
Загрузка ...
|
|
| 29 | РL613498/030/S2 | Вкладыш коренный передний, ремонтный 2 размер |
Загрузка ...
|
|
| 29 | РL613498/030/S3 | Вкладыш коренный передний, ремонтный 3 размер |
Загрузка ...
|
|
| 29 | РL613498/030/S4 | Вкладыш коренный передний, ремонтный 4 размер |
Загрузка ...
|
|
| 29 | РL613498/030/S5 | Вкладыш коренный передний, ремонтный 5 размер |
Загрузка ...
|
|
| 30 | РL613499 | Вкладыш коренный промежуточный |
Загрузка ...
|
|
| 30 | РL613499/S1 | Вкладыш коренный промежуточный, 1 ремонтный разм. |
Загрузка ...
|
|
| 30 | РL613499/S2 | Вкладыш коренный промежуточный, 2 ремонтный разм. |
Загрузка ...
|
|
| 30 | РL613499/S3 | Вкладыш коренный промежуточный, 3 ремонтный разм. |
Загрузка ...
|
|
| 30 | РL613499/S4 | Вкладыш коренный промежуточный, 4 ремонтный разм. |
Загрузка ...
|
|
| 30 | РL613499/S5 | Вкладыш коренный промежуточный, 5 ремонтный разм. |
Загрузка ...
|
|
| 30 | РL613499/030 | Вкладыш коренный промежуточный, рем, номинал, раз. |
Загрузка ...
|
|
| 30 | РL613499/030/S1 | Вкладыш коренный промежуточный, рем. 1 размер |
Загрузка ...
|
|
| 30 | РL613499/030/S2 | Вкладыш коренный промежуточной, рем. 2 размер |
Загрузка ...
|
|
| 30 | РL613499/030/S3 | Вкладыш коренный промежуточный, рем, 3 размер |
Загрузка ...
|
|
| 30 | РL613499/030/S4 | Вкладыш коренной промежуточный, рем. 4 размер |
Загрузка ...
|
|
| 30 | РL613499/030/36 | Вкладыш коренный промежуточный, рем. 5 размер |
Загрузка ...
|
|
| 31 | РL613500 | Вкладыш коренный средний и задний |
Загрузка ...
|
|
| 31 | РL613500/S1 | Вкладыш коренный средний и задний, 1 рем. размер |
Загрузка ...
|
|
| 31 | РL613500/S2 | Вкладыш коренный средний и задний, 2 рем. размер |
Загрузка ...
|
|
| 31 | РД613500/S3 | Вкладыш коренный средний и задний, 3 рем. размер |
Загрузка ...
|
|
| 31 | РL613500/S4 | Вкладыш коренный средний и задний, 4 рем. размер |
Загрузка ...
|
|
| 31 | РL613500/S5 | Вкладыш коренный средний и задний, 5 рем. размер |
Загрузка ...
|
|
| 31 | РL613500/030 | Вкладыш коренный средний и задний, ремонт, размер |
Загрузка ...
|
|
| 31 | РL613500/030/S1 | Вкладыш коренный средний и задний, рем. 1 размер |
Загрузка ...
|
|
| 31 | РL613500/030/S2 | Вкладыш коренный средний и задний, рем. 2 размер |
Загрузка ...
|
|
| 31 | РL613500/030/S3 | Вкладыш коренный средний и задний, рем. 3 размер |
Загрузка ...
|
|
| 31 | РL613500/030/S4 | Вкладыш коренный средний и задний, рем. 4 размер |
Загрузка ...
|
|
| 31 | РL613500/030/S5 | Вкладыш коренный средний v\ задний, рем. 5 размер |
Загрузка ...
|
|
| 32 | РL613501М1 | Вкладыш опорный верхний |
Загрузка ...
|
|
| 32 | РL613501М1/S1 | Вкладыш опорный верхний, 1 ремонтный размер |
Загрузка ...
|
|
| 32 | РL613501М1/S2 | Вкладыш опорный верхний, 2 ремонтный размер |
Загрузка ...
|
|
| 32 | РL613501М1/S3 | Вкладыш опорный верхний, 3 ремонтный размер |
Загрузка ...
|
|
| 33 | РL613502М1 | Вкладыш опорный нижний |
Загрузка ...
|
|
| 33 | РL613502М1/S1 | Вкладыш опорный нижний, 1 ремонтный размер |
Загрузка ...
|
|
| 33 | РL613502М1/S2 | Вкладыш опорный нижний, 2 ремонтный размер |
Загрузка ...
|
|
| 33 | РL613502М1/S3 | Вкладыш опорный нижний, 3 ремонтный размер |
Загрузка ...
|
|
| 41 | РLМ2847/18 | Поршень - шатун компл. |
Загрузка ...
|
|
| 42 | РLМ1634 | Вкладыш пяты шатуна |
Загрузка ...
|
|
| 42 | РLМ1634/S1 | Вкладыш пяты шатуна, 1 ремонтный размер |
Загрузка ...
|
|
| 42 | РLМ1634/S2 | Вкладыш пяты шатуна, 2 ремонтный размер |
Загрузка ...
|
|
| 42 | РLМ1634/S3 | Вкладыш пяты шатуна, 3 ремонтный размер |
Загрузка ...
|
|
| 42 | РLМ1634/S4 | Вкладыш пяты шатуна, 4 ремонтный размер |
Загрузка ...
|
|
| 42 | РLМ1634/S5 | Вкладыш пяты шатуна, 5 ремонтный размер |
Загрузка ...
|
|
| 42 | РLМ1634/020 | Вкладыш пяты шатуна, ремонт, номинальный размер |
Загрузка ...
|
|
| 42 | РLМ1634/020/S1 | Вкладыш пяты шатуна, ремонтный 1 размер |
Загрузка ...
|
|
| 42 | РLМ1634/020/S2 | Вкладыш пяты шатуна, ремонтный 2 размер |
Загрузка ...
|
|
| 42 | РLМ1634/020/S3 | Вкладыш пяты шатуна, ремонтный 3 размер |
Загрузка ...
|
|
| 42 | РLМ1634/020/S4 | Вкладыш пяты шатуна, ремонтный 4 размер |
Загрузка ...
|
|
| 42 | РLМ1634/020/S5 | Вкладыш пяты шатуна, ремонтный 5 размер |
Загрузка ...
|
|
| 43 | РLМ1632 | Вкладыш пяты шатуна |
Загрузка ...
|
|
| 43 | РLМ1632/S1 | Вкладыш пяты шатуна, 1 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/S2 | Вкладыш пяты шатуна, 2 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/S3 | Вкладыш пяты шатуна, 3 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/S4 | Вкладыш пяты шатуна, 4 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/S5 | Вкладыш пяты шатуна, 5 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/020 | Вкладыш пяты шатуна, ремонт, номинальный размер |
Загрузка ...
|
|
| 43 | РLМ1632/020/S1 | Вкладыш пяты шатуна, 1 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/020/S2 | Вкладыш пяты шатуна, 2 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/020/S3 | Вкладыш пяты шатуна, 3 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/020/S4 | Вкладыш пяты шатуна, 4 ремонтный размер |
Загрузка ...
|
|
| 43 | РLМ1632/020/S5 | Вкладыш пяты шатуна, 5 ремонтный размер |
Загрузка ...
|
|
| 44 | РLМ1387 | Шплинт |
Загрузка ...
|
|
| 46 | 111Е0125 | Гайка |
Загрузка ...
|
|
| 47 | 111Е0356 | Гайка |
Загрузка ...
|
|
| 48 | РLМ7676 | Гайка |
Загрузка ...
|
|
| 49 | РLМ7677 | Гайка |
Загрузка ...
|
|
| 52 | РLМ6002 | Спускной клапан воды |
Загрузка ...
|
|
| 53 | РLХ42629 | Шайба |
Загрузка ...
|
|
| 54 | РL298248/30 | Шайба |
Загрузка ...
|
|
| 55 | РL298248/40 | Шайба |
Загрузка ...
|
|
| 56 | РL298248/50 | Шайба |
Загрузка ...
|
|
| 70 | РL521800 | Втулка ремонтная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
