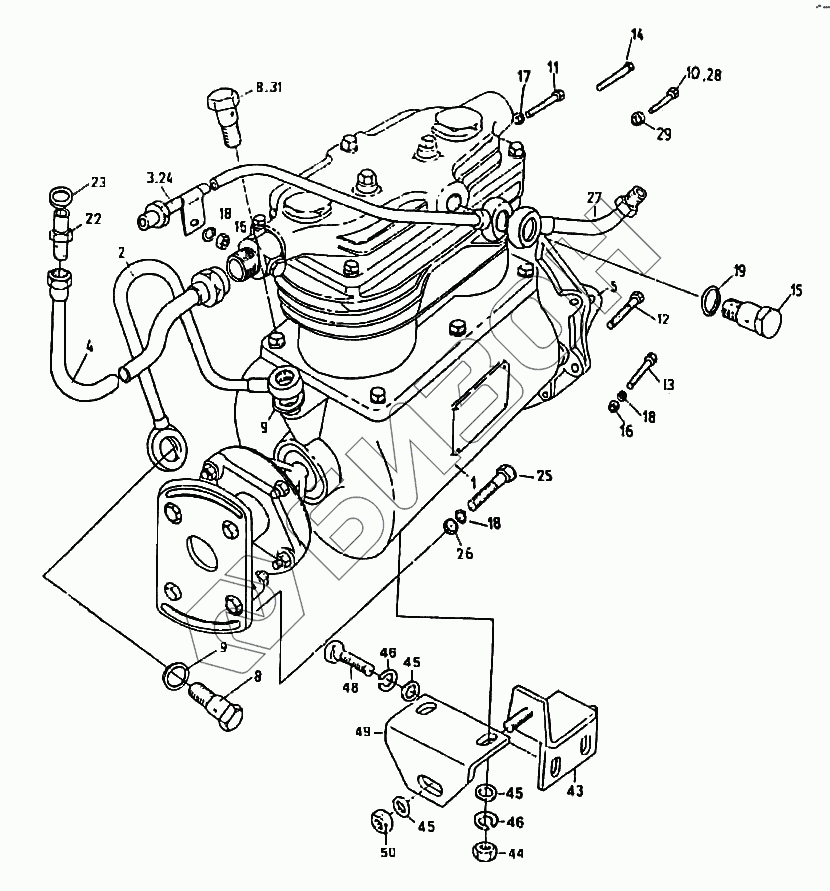

Графический каталог запасных частей к технике: HSW SW-680. Группа компрессора
1
2
4
5
8
8
9
9
10
11
12
13
14
16
17
17
17
18
22
23
25
26
43
44
45
45
45
46
46
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РLМ3189/1 | Компрессор компл. |
Загрузка ...
|
|
| 2 | РLМ1734 | Провод компл. |
Загрузка ...
|
|
| 4 | РLМ4754/1 | Провод компл. |
Загрузка ...
|
|
| 5 | РL227897 | Прокладка |
Загрузка ...
|
|
| 8 | РLМ0995 | Винт соединителя |
Загрузка ...
|
|
| 9 | РL146855 | Шайба |
Загрузка ...
|
|
| 10 | РLFВ105/23S | Болт |
Загрузка ...
|
|
| 11 | РLFВ105/21S | Болт |
Загрузка ...
|
|
| 12 | РLFВ105/18S | Болт |
Загрузка ...
|
|
| 13 | РLFВ105/10S | Болт |
Загрузка ...
|
|
| 14 | РLFВ105/8S | Болт |
Загрузка ...
|
|
| 16 | РLFN105/Р | Гайка |
Загрузка ...
|
|
| 17 | Тур D 5/16" ВS1802.1951 | Шайба |
Загрузка ...
|
|
| 18 | Z8.2 РN-77/М-82008 | Шайба |
Загрузка ...
|
|
| 22 | РL241326 | Корпус штуцера |
Загрузка ...
|
|
| 23 | РL240293 | Шайба |
Загрузка ...
|
|
| 25 | РLFS105/6S | Болт |
Загрузка ...
|
|
| 26 | 8,4 РN-78/М-82007 | Шайба |
Загрузка ...
|
|
| 43 | РLМ9126 | Кронштейн |
Загрузка ...
|
|
| 44 | М10-8-В-FЕ/ZN РN-86/М-82144 | Гайка |
Загрузка ...
|
|
| 45 | 10,5-FЕ/ZN РN-78/М-82006 | Шайба |
Загрузка ...
|
|
| 46 | Z10.2-FЕ/ZN РN-77/М-82008 | Шайба |
Загрузка ...
|
|
| 48 | РLFВ106/8S | Болт |
Загрузка ...
|
|
| 49 | РLМ9138 | Кронштейн |
Загрузка ...
|
|
| 50 | РLХ85205 | Гайка |
Загрузка ...
|
