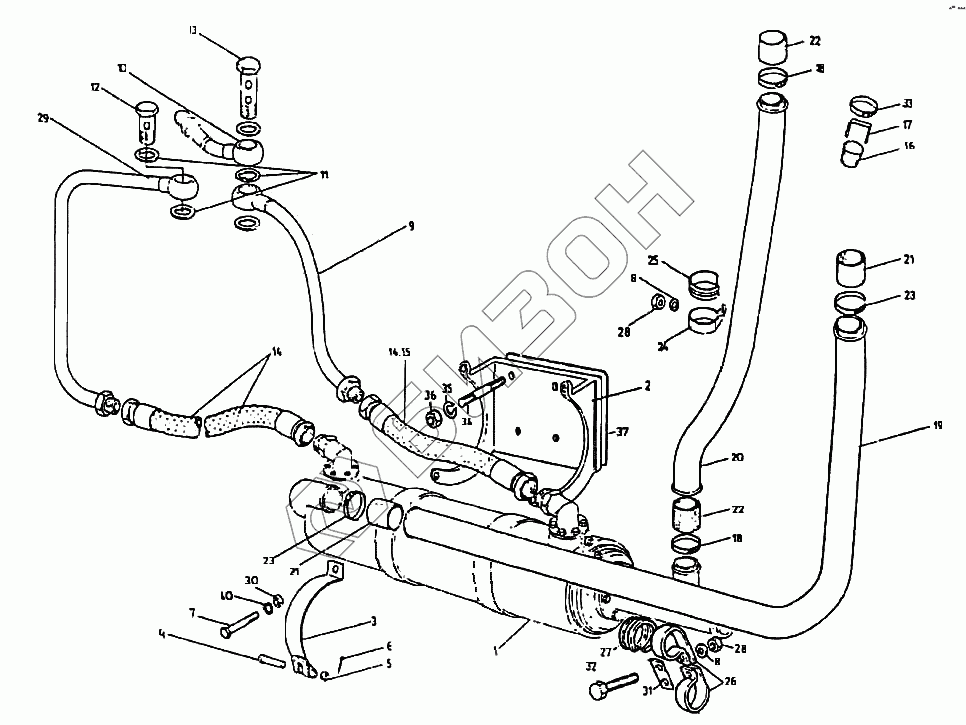

Графический каталог запасных частей к технике: HSW SW-680. Группа маслорадиатора
1
2
3
4
5
6
7
8
8
9
11
12
13
14
14
15
19
21
21
23
23
26
27
28
28
29
30
31
32
34
35
36
37
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РLМ3357/15 | Маслорадиатор компл. |
Загрузка ...
|
|
| 2 | РLМ6218 | Кронштейн |
Загрузка ...
|
|
| 3 | РLМ3033 | Хомут |
Загрузка ...
|
|
| 4 | В8х35/30,5 РN-90/М-83002 | Штифт |
Загрузка ...
|
|
| 5 | 8,4 РN-78/М-82007 | Шайба |
Загрузка ...
|
|
| 6 | S-ZN-1,6х20 РN-76/М-82001 | Шплинт |
Загрузка ...
|
|
| 7 | М8х50-5,3-В-FЕ/ZN РN-85/М-82105 | Болт |
Загрузка ...
|
|
| 8 | Z8.2 РN-77/М-82008 | Шайба |
Загрузка ...
|
|
| 9 | РLМ3034/3 | Провод компл. |
Загрузка ...
|
|
| 11 | РLМ0809 | Шайба |
Загрузка ...
|
|
| 12 | РLМ3038 | Соединитель |
Загрузка ...
|
|
| 13 | ЗLМ3039 | Соединитель |
Загрузка ...
|
|
| 14 | РLМ3311F1/7 | Шланг компл. |
Загрузка ...
|
|
| 15 | LМ3311F1/8 | Шланг компл. |
Загрузка ...
|
|
| 19 | РLМ3045/18 | Трубка |
Загрузка ...
|
|
| 21 | РLМ3242/3 | Резиновый соединитель |
Загрузка ...
|
|
| 23 | 43SN-7 | Хомут |
Загрузка ...
|
|
| 26 | РLМ3025 | Хомут |
Загрузка ...
|
|
| 27 | РLМ6084/2 | Резиновый соединитель |
Загрузка ...
|
|
| 28 | РLFN105/Р | Гайка |
Загрузка ...
|
|
| 29 | РLМ3034/2 | Провод компл. |
Загрузка ...
|
|
| 30 | М8-5-В РN-86/М-82144 | Гайка |
Загрузка ...
|
|
| 31 | РLМ4947 | Плитка |
Загрузка ...
|
|
| 32 | РLFS105/6S | Болт |
Загрузка ...
|
|
| 34 | 8.8РL222910 | Шпилька |
Загрузка ...
|
|
| 35 | Z10.2 РN-77/М-82008 | Шайба |
Загрузка ...
|
|
| 36 | РLFN106/Р | Гайка |
Загрузка ...
|
|
| 37 | РL227862 | Прокладка |
Загрузка ...
|
|
| 40 | ТурD5/16" ВS1802,1951 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
