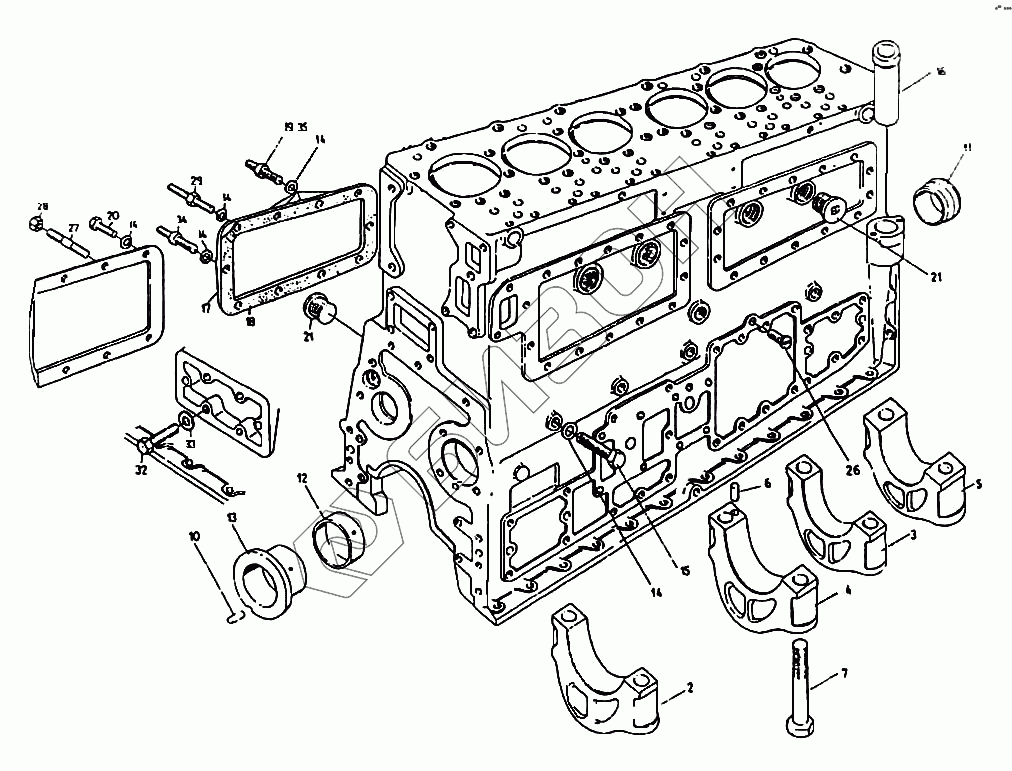

Графический каталог запасных частей к технике: HSW SW-680. Картер двигателя узел
2
3
4
5
6
7
10
11
11
12
12
13
13
14
14
14
14
14
15
16
17
18
19
20
21
21
26
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | РL602066 | Крышка подшипника передняя |
Загрузка ...
|
|
| 3 | РL602067 | Крышка подшипника промежуточная |
Загрузка ...
|
|
| 4 | РL602068 | Крышка фиксирующего подшипника |
Загрузка ...
|
|
| 5 | РL602069 | Крышка подшипника задняя |
Загрузка ...
|
|
| 6 | РL131302 | Штифт |
Загрузка ...
|
|
| 7 | РL608741 | Болт |
Загрузка ...
|
|
| 10 | РL121421 | Штифт установочный |
Загрузка ...
|
|
| 11 | РL283718М1 | Задний подшипник |
Загрузка ...
|
|
| 11 | РL283718М1/S | Задний подшипник ремонтный |
Загрузка ...
|
|
| 12 | РL227783М1 | Промежуточный подшипник |
Загрузка ...
|
|
| 12 | РL227783М1/S | Промежуточный подшипник ремонтный |
Загрузка ...
|
|
| 13 | РL227781 | Передний подшипник |
Загрузка ...
|
|
| 13 | РL227781/S | Передний подшипник ремонтный |
Загрузка ...
|
|
| 14 | 8.4АСU РN-78/М-82007 lub LОСТIТЕ 243 | Шайба |
Загрузка ...
|
|
| 15 | РL227874 | Болт |
Загрузка ...
|
|
| 16 | РL326020 | Втулка |
Загрузка ...
|
|
| 17 | РL227747 | Боковая крышка |
Загрузка ...
|
|
| 18 | РL227855 lub LОСТIТЕ 518 | Прокладка |
Загрузка ...
|
|
| 19 | РL601765 | Шпилька |
Загрузка ...
|
|
| 20 | РLFS105/6S | Болт |
Загрузка ...
|
|
| 21 | РL121975 | Пробка |
Загрузка ...
|
|
| 26 | РL227903 | Винт |
Загрузка ...
|
|
| 34 | РL517440 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
