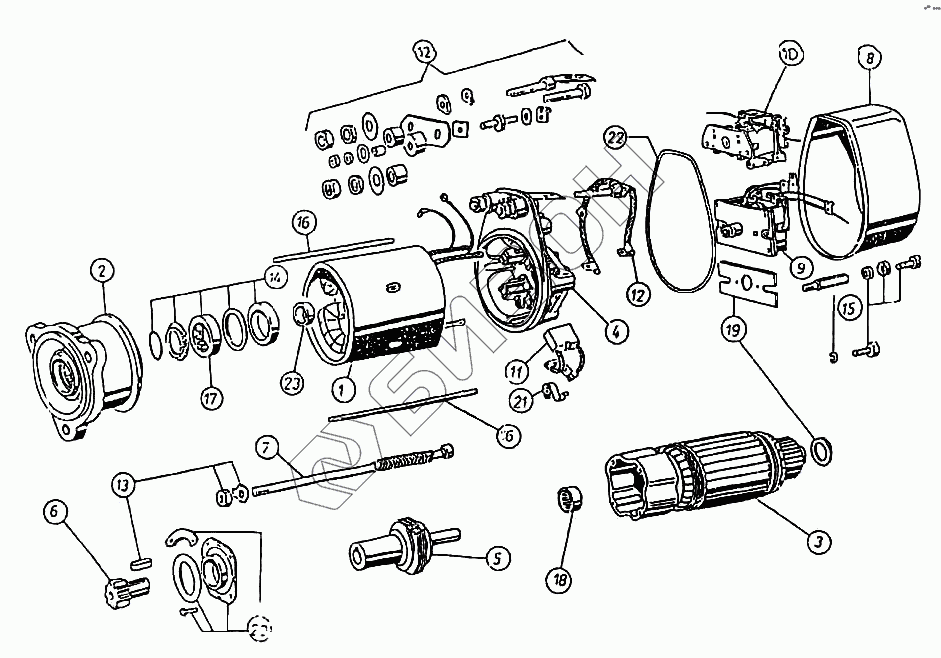

Графический каталог запасных частей к технике: HSW SW-680. Стартер R22-17
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001 100.0 | Корпус |
Загрузка ...
|
|
| 2 | 871 500.0 | Передний диск |
Загрузка ...
|
|
| 3 | 001 300.0 | Ротор |
Загрузка ...
|
|
| 4 | 871 400.0 | Задний диск |
Загрузка ...
|
|
| 5 | 871 700.1 | Муфта |
Загрузка ...
|
|
| 6 | 871 703.0 | Гриб |
Загрузка ...
|
|
| 7 | 001 750.0 | Толкатель |
Загрузка ...
|
|
| 8 | 871 912.0 | Крышка |
Загрузка ...
|
|
| 9 | 971 001.0 | Выключатель |
Загрузка ...
|
|
| 10 | 981 001.0 | Реле |
Загрузка ...
|
|
| 11 | 871 404.0 | Щетка |
Загрузка ...
|
|
| 12 | 002 060.0 | Комплект зажимов |
Загрузка ...
|
|
| 13 | 871 061.0 | Щиток крепления гриба |
Загрузка ...
|
|
| 14 | 871 062.0 | Щиток ремонтный переднего диска |
Загрузка ...
|
|
| 15 | 871 063.0 | Комплект крепления крышки |
Загрузка ...
|
|
| 16 | 001.064.0 | Комплект стяжных болтов |
Загрузка ...
|
|
| 17 | 871 510.0 | Подшипник |
Загрузка ...
|
|
| 18 | 871 370.0 | Игольчатый подшипник |
Загрузка ...
|
|
| 19 | 871 065.0 | Комплект изоляционных шайб |
Загрузка ...
|
|
| 20 | 871 066.0 | Комплект несыщой крышки |
Загрузка ...
|
|
| 21 | 871 405.1 | Пружина щеткова |
Загрузка ...
|
|
| 22 | 871 922.0 | Резиновая прокладка |
Загрузка ...
|
|
| 23 | 871 402.0 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
Название:
Номер:
Примечание:
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
