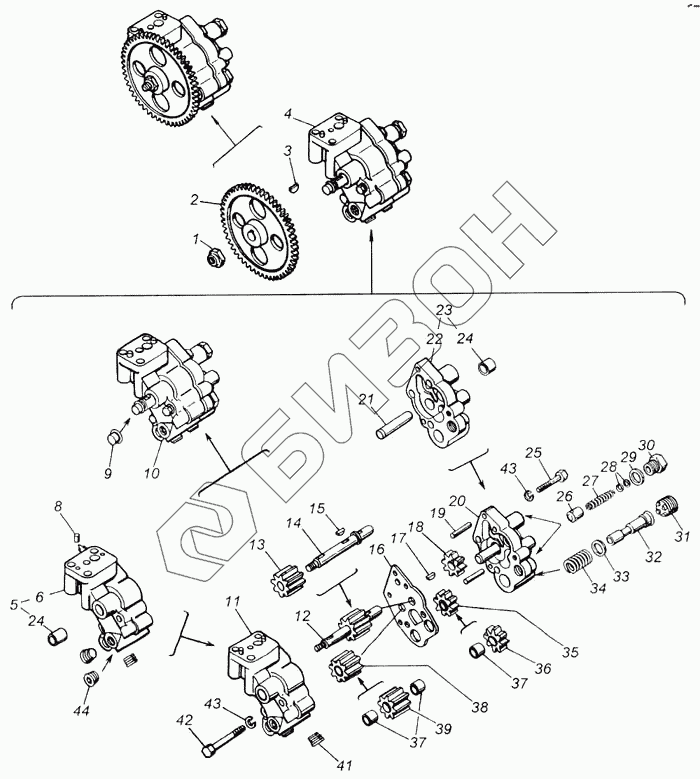

Графический каталог запасных частей к технике: Камский автозавод 7403.10-260 (Евро 0). Насос масляный
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 251648 | Гайка М14х1,5-6Н ОСТ 37.001.197-75 |
Загрузка ...
|
|
| 2 | 740.1011230-30 | Шестерня ведомая привода масляного насоса |
Загрузка ...
|
|
| 3 | 870804 | Шпонка сегментная 3х6,5х16 |
Загрузка ...
|
|
| 4 | 740.1011014-30 | Насос масляный в сборе |
Загрузка ...
|
|
| 5 | 740.1011018-10 | Корпус с втулкой в сборе |
Загрузка ...
|
|
| 6 | 740.1011020-10 | Корпус нагнетающей секции |
Загрузка ...
|
|
| 8 | 870768 | Штифт цилиндрический 5х13 |
Загрузка ...
|
|
| 9 | 870830 | Заглушка |
Загрузка ...
|
|
| 10 | 740.1011014-30 | Насос масляный в сборе |
Загрузка ...
|
|
| 11 | 740.1011015 | Корпус нагнетающей секции в сборе |
Загрузка ...
|
|
| 12 | 740.1011040-40 | Шестерня ведущая нагнетательной секции в сборе |
Загрузка ...
|
|
| 13 | 740.1011045-10 | Шестерня |
Загрузка ...
|
|
| 14 | 740.1011042-40 | Валик |
Загрузка ...
|
|
| 15 | 870804 | Шпонка сегментная 3х6,5х16 |
Загрузка ...
|
|
| 16 | 740.1011049-10 | Проставка |
Загрузка ...
|
|
| 17 | 870802 | Шпонка сегментная 3х3,7х10 |
Загрузка ...
|
|
| 18 | 740.1011100 | Шестерня ведущая радиаторной секции |
Загрузка ...
|
|
| 19 | 1/03383/10 | Штифт 8х40 |
Загрузка ...
|
|
| 20 | 740.1011016 | Корпус радиаторной секции в сборе |
Загрузка ...
|
|
| 21 | 740.1011025-10 | Ось ведомых шестерен |
Загрузка ...
|
|
| 22 | 740.1011021-10 | Корпус радиаторной секции |
Загрузка ...
|
|
| 23 | 740.1011019-10 | Корпус с втулкой в сборе |
Загрузка ...
|
|
| 24 | 740.1011034 | Втулка валика |
Загрузка ...
|
|
| 25 | 1/60441/31 | Болт М10х1,25х45 |
Загрузка ...
|
|
| 26 | 740.1011364 | Клапан предохранительный |
Загрузка ...
|
|
| 27 | 740.1011058 | Пружина клапана предохранительного |
Загрузка ...
|
|
| 28 | 1/26397/01 | Шайба регулировочная 6х11х1 |
Загрузка ...
|
|
| 29 | 862538 | Шайба |
Загрузка ...
|
|
| 30 | 870887 | Пробка |
Загрузка ...
|
|
| 31 | 740.1011062 | Пробка клапана системы смазки |
Загрузка ...
|
|
| 32 | 740.1011055 | Клапан системы смазки |
Загрузка ...
|
|
| 33 | 870620 | Шайба плоская регулировочная |
Загрузка ...
|
|
| 34 | 740.1011057 | Пружина клапана системы смазки |
Загрузка ...
|
|
| 35 | 740.1011110 | Шестерня ведомая радиаторной секции в сборе |
Загрузка ...
|
|
| 36 | 740.1011114 | Шестерня ведомая радиаторной секции |
Загрузка ...
|
|
| 37 | 740.1011037 | Втулка |
Загрузка ...
|
|
| 38 | 740.1011030-10 | Шестерня ведомая нагнетающей секции в сборе |
Загрузка ...
|
|
| 39 | 740.1011032-10 | Шестерня ведомая нагнетающей секции |
Загрузка ...
|
|
| 41 | 870882 | Пробка коническая транспортная КГ 3/8" |
Загрузка ...
|
|
| 42 | 1/60447/31 | Болт |
Загрузка ...
|
|
| 43 | 1/05166/73 | Шайба 8 пружинная |
Загрузка ...
|
|
| 44 | 870882 | Пробка коническая транспортная КГ 3/8" |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
