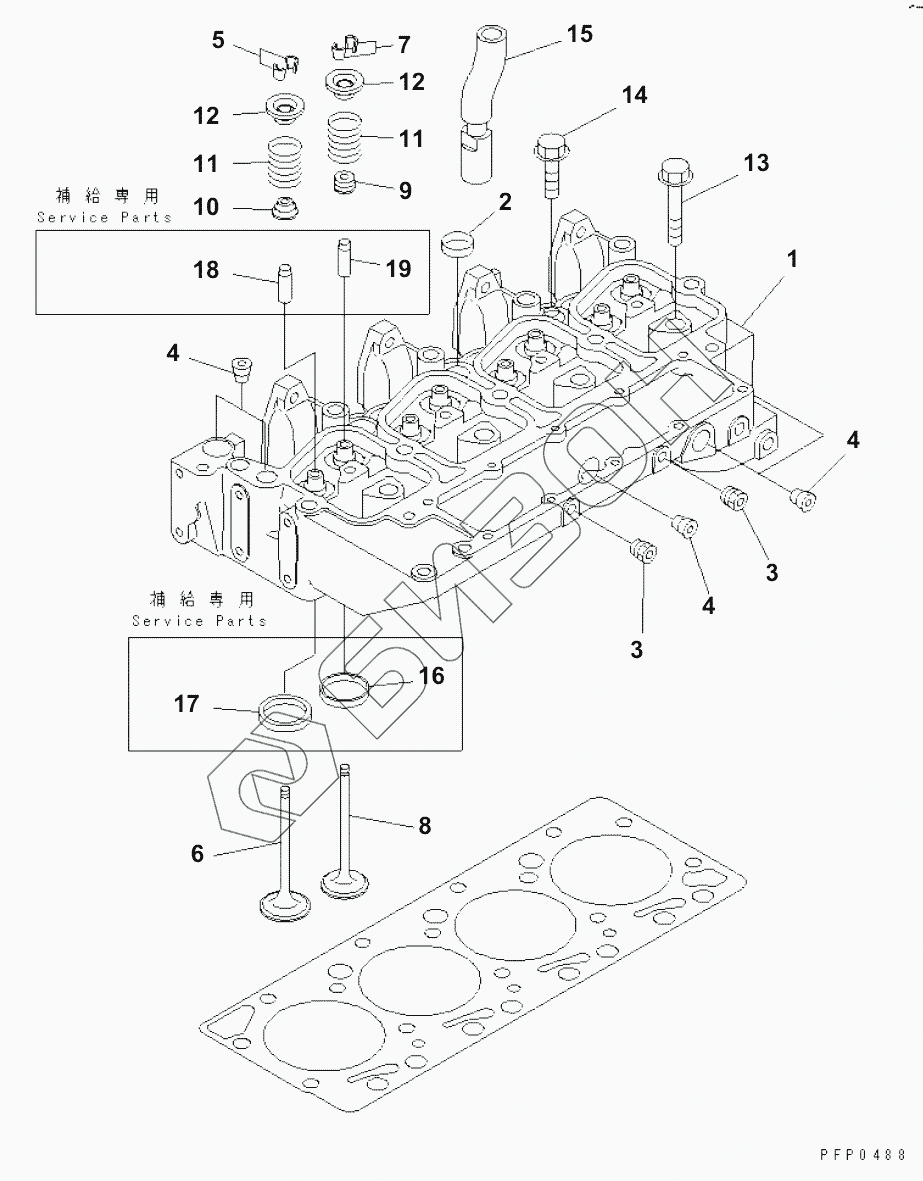

Графический каталог запасных частей к технике: Komatsu SA4D102E-1AB. CYLINDER HEAD

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
6735-39-2110
6736-41-4210
6736-41-4110
6736-41-4110
6736-41-4110
1
2
3
3
4
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
6735-39-2110 6735-39-2110 Piston, intake and exhaust
Загрузка ...
6736-41-4210 6736-41-4210 Exhaust valve assembly
Загрузка ...
6736-41-4110 6736-41-4110 INTAKE VALVE ASSY
Загрузка ...
1 6731-11-1170 Cylinder head a.
Загрузка ...
2 6736-11-1150 PLUG
Загрузка ...
3 6732-11-1930 PLUG
Загрузка ...
4 6732-11-1910 PLUG
Загрузка ...
5 6732-41-4520 COTTER
Загрузка ...
6 6732-41-4110 Valve, intake
Загрузка ...
7 6732-41-4520 COTTER
Загрузка ...
8 6732-41-4210 Valve, exhaust
Загрузка ...
9 6732-41-4530 Seal, exhaust
Загрузка ...
10 6732-41-4540 SEAL
Загрузка ...
11 6732-41-4410 Spring
Загрузка ...
12 6732-41-4510 Retainer
Загрузка ...
13 6732-11-1610 BOLT
Загрузка ...
14 6732-11-1620 BOLT
Загрузка ...
15 6733-11-6510 Tube, after cooler
Загрузка ...
16 6732-11-1170 INSERT, EXHAUST
Загрузка ...
17 6732-11-1180 INSERT, INTAKE
Загрузка ...
18 6736-19-1310 GUIDE
Загрузка ...
19 6736-19-1410 GUIDE
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
