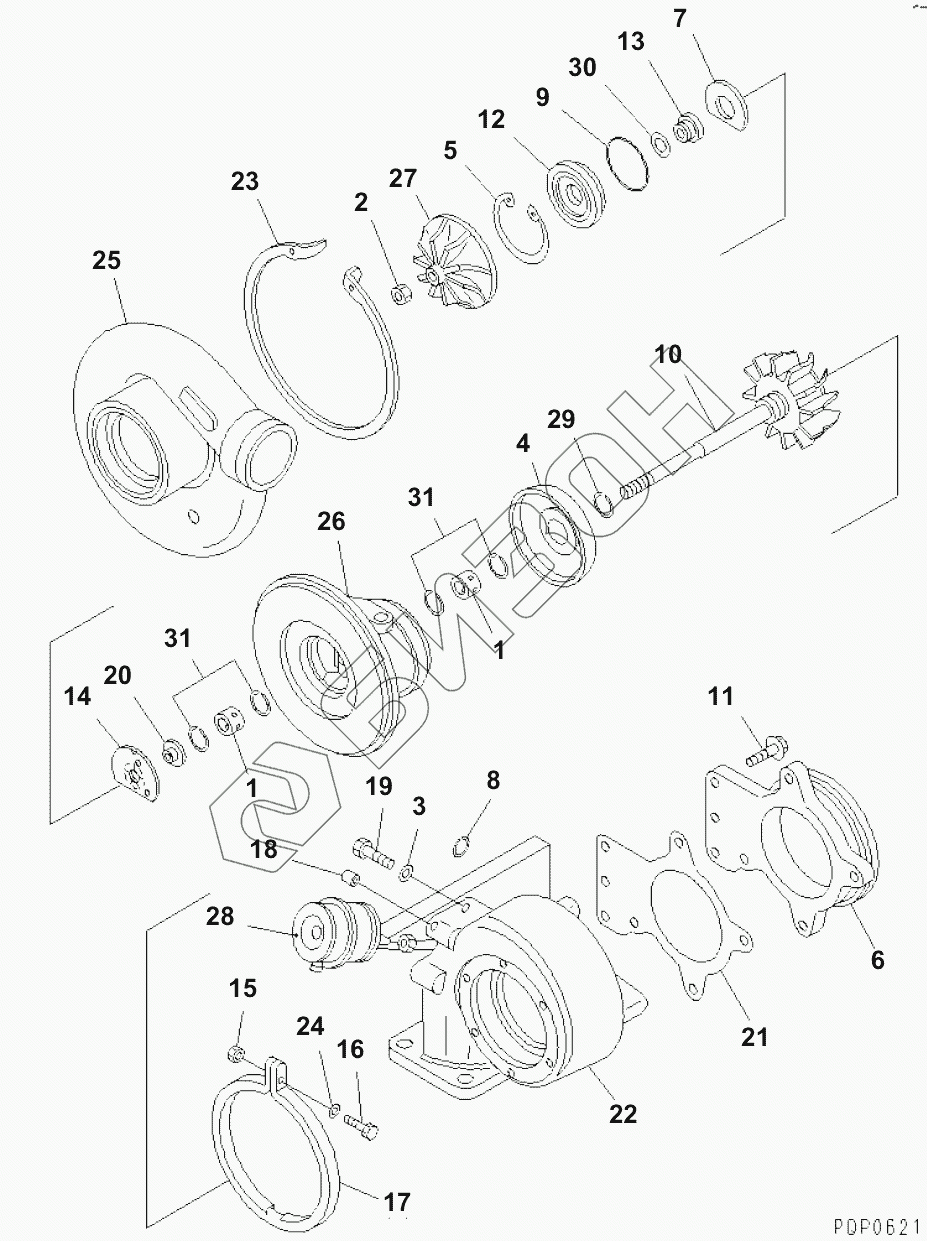

Графический каталог запасных частей к технике: Komatsu SA4D102E-1AB. TURBOCHARGER (INNER PARTS) (#21271444-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
6733-81-8010
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
6733-81-8010 6733-81-8010 Turbocharger assembly
Загрузка ...
1 6736-81-8370 Bearing, turbocharger
Загрузка ...
2 6736-81-8250 Nut, lock
Загрузка ...
3 6733-81-8650 Washer
Загрузка ...
4 6733-81-8430 Shield, heat
Загрузка ...
5 6733-81-8360 Ring, retaining
Загрузка ...
6 6733-81-8320 Connection, adapter
Загрузка ...
7 6733-81-8330 Baffle, oil
Загрузка ...
8 6733-81-8370 Ring, retaining
Загрузка ...
9 6733-81-8460 O-ring
Загрузка ...
10 6733-81-8280 Shaft
Загрузка ...
11 6733-81-8380 Bolt
Загрузка ...
12 6733-81-8270 Plate, oil seal
Загрузка ...
13 6733-81-8260 Slinger, oil
Загрузка ...
14 6733-81-8350 Bearing, thrust
Загрузка ...
15 6733-81-8820 Nut
Загрузка ...
16 6733-81-8830 Bolt
Загрузка ...
17 6733-81-8540 Clamp
Загрузка ...
18 6733-81-6850 Spacer
Загрузка ...
19 6733-81-8840 Bolt
Загрузка ...
20 6733-81-8290 Collar, thrust
Загрузка ...
21 6733-51-8110 Gasket, adapter
Загрузка ...
22 6733-81-8450 Housing, turbine
Загрузка ...
23 6733-81-8470 Ring, retaining
Загрузка ...
24 6733-81-8420 Washer
Загрузка ...
25 6733-81-8210 Housing, compressor
Загрузка ...
26 6733-81-8410 Housing, bearing
Загрузка ...
27 6733-81-8310 Impeller, compressor
Загрузка ...
28 ACTUATOR Actuator
Загрузка ...
29 6736-81-8440 Seal, sprit ring
Загрузка ...
30 6736-81-8320 Seal, sprit ring
Загрузка ...
31 6736-81-8360 Ring, retaining
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
