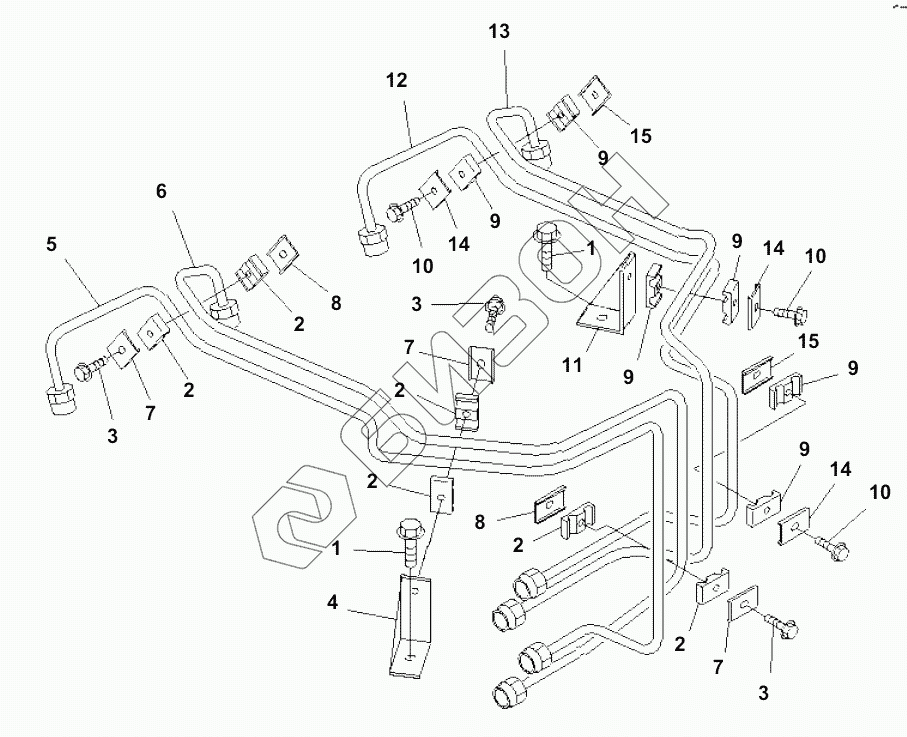

Графический каталог запасных частей к технике: Komatsu SAA4D102E-2-PW. INJECTION PIPING
6737-72-5320
6737-72-5330
6737-72-5350
6737-72-5340
1
1
2
2
2
2
2
2
3
3
3
4
5
6
7
7
7
8
8
9
9
9
9
9
9
10
10
10
11
12
13
14
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6737-72-5320 | 6737-72-5320 | Tube, injection, no.1 |
Загрузка ...
|
|
| 6737-72-5330 | 6737-72-5330 | Tube, injection, no.2 |
Загрузка ...
|
|
| 6737-72-5350 | 6737-72-5350 | Tube, injection, no.4 |
Загрузка ...
|
|
| 6737-72-5340 | 6737-72-5340 | Tube, injection, no.3 |
Загрузка ...
|
|
| 1 | 6732-11-4160 | BOLT |
Загрузка ...
|
|
| 2 | 6735-71-5860 | ISOLATOR |
Загрузка ...
|
|
| 3 | 6734-71-5520 | BOLT |
Загрузка ...
|
|
| 4 | 6732-72-5150 | Bracket |
Загрузка ...
|
|
| 5 | 6732-72-5130 | Tube, injection, no.1 |
Загрузка ...
|
|
| 6 | 6732-72-5140 | Tube, injection, no.2 |
Загрузка ...
|
|
| 7 | 6743-72-5120 | Plate |
Загрузка ...
|
|
| 8 | 6743-72-5130 | Brace tube |
Загрузка ...
|
|
| 9 | 6735-71-5860 | ISOLATOR |
Загрузка ...
|
|
| 10 | 6734-71-5520 | BOLT |
Загрузка ...
|
|
| 11 | 6732-72-5150 | Bracket |
Загрузка ...
|
|
| 12 | 6732-72-5110 | Tube, injection, no.3 |
Загрузка ...
|
|
| 13 | 6732-72-5120 | Tube, injection, no.4 |
Загрузка ...
|
|
| 14 | 6743-72-5120 | Plate |
Загрузка ...
|
|
| 15 | 6743-72-5130 | Brace tube |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
