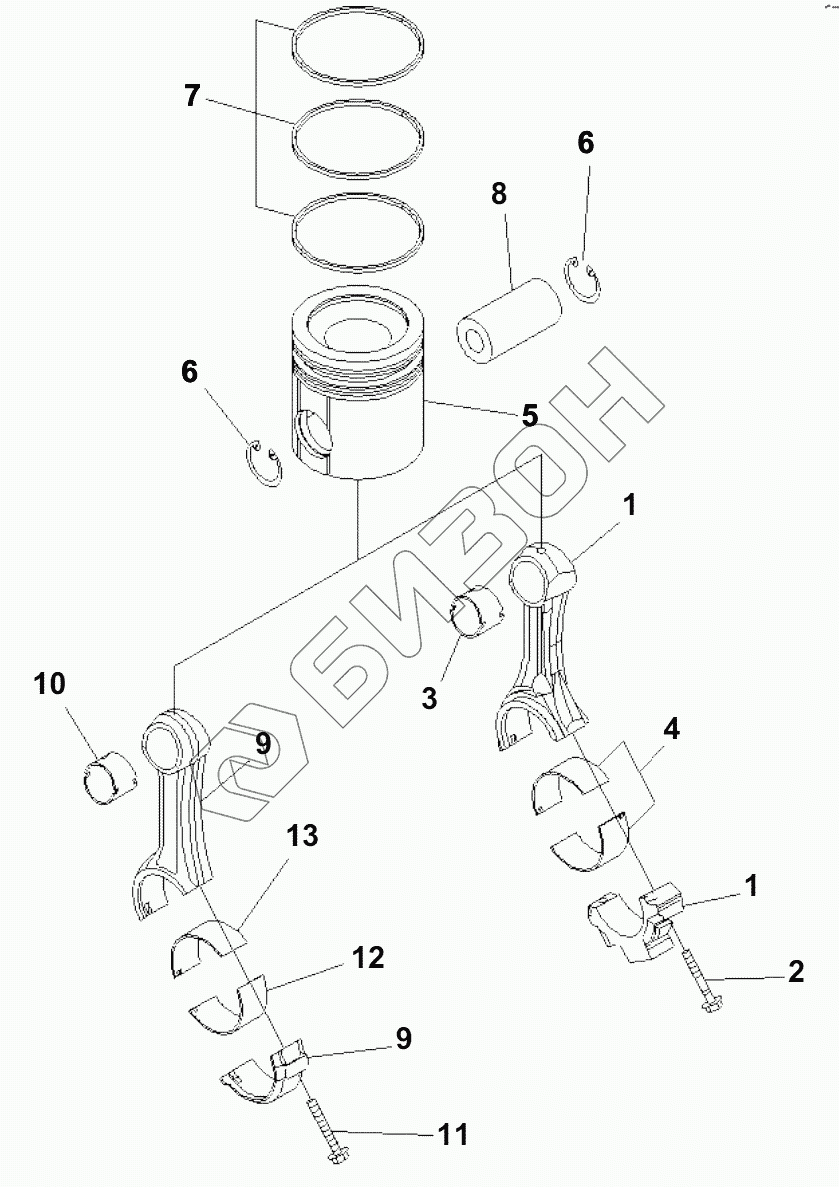

Графический каталог запасных частей к технике: Komatsu SAA4D102E-2-PW. PISTON AND CONNECTING ROD
6732-31-3101
6735-38-2210
6735-39-2210
6735-31-2140
6737-32-3110
1
1
2
3
4
4
4
4
4
5
5
5
6
6
6
6
6
6
7
7
7
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6732-31-3101 | 6732-31-3101 | CONNECTING ROD A |
Загрузка ...
|
|
| 6735-38-2210 | 6735-38-2210 | Piston assembly |
Загрузка ...
|
|
| 6735-39-2210 | 6735-39-2210 | Piston assembly |
Загрузка ...
|
|
| 6735-31-2140 | 6735-31-2140 | Piston assembly |
Загрузка ...
|
|
| 6737-32-3110 | 6737-32-3110 | Connecting rod a. |
Загрузка ...
|
|
| 1 | ROD | ROD |
Загрузка ...
|
|
| 2 | 6732-31-3310 | BOLT |
Загрузка ...
|
|
| 3 | 6732-31-3131 | BUSHING |
Загрузка ...
|
|
| 4 | 6732-31-3411 | Bearing |
Загрузка ...
|
|
| 4 | 6736-39-3400 | METAL |
Загрузка ...
|
|
| 4 | 6736-38-3400 | METAL |
Загрузка ...
|
|
| 4 | 6736-37-3400 | METAL |
Загрузка ...
|
|
| 4 | 6736-36-3400 | METAL |
Загрузка ...
|
|
| 5 | PISTON | PISTON |
Загрузка ...
|
|
| 5 | А | Piston, 1.0mm |
Загрузка ...
|
|
| 5 | PISTON | PISTON |
Загрузка ...
|
|
| 6 | 6732-31-2420 | RING, SNAP |
Загрузка ...
|
|
| 6 | 6732-31-2420 | RING, SNAP |
Загрузка ...
|
|
| 6 | 6732-31-2420 | RING, SNAP |
Загрузка ...
|
|
| 7 | 6732-39-2300 | Piston ring assembly |
Загрузка ...
|
|
| 7 | 6735-31-2030 | Piston ring assembly |
Загрузка ...
|
|
| 7 | 6732-38-2300 | Piston ring assembly |
Загрузка ...
|
|
| 8 | 6731-31-2410 | Pin |
Загрузка ...
|
|
| 9 | 6737-32-3100 | Connecting rod assembly |
Загрузка ...
|
|
| 10 | 6732-31-3132 | Bushing |
Загрузка ...
|
|
| 11 | 6732-31-3320 | Screw |
Загрузка ...
|
|
| 12 | 6732-31-3420 | Bearing |
Загрузка ...
|
|
| 13 | 6732-31-3410 | METAL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
