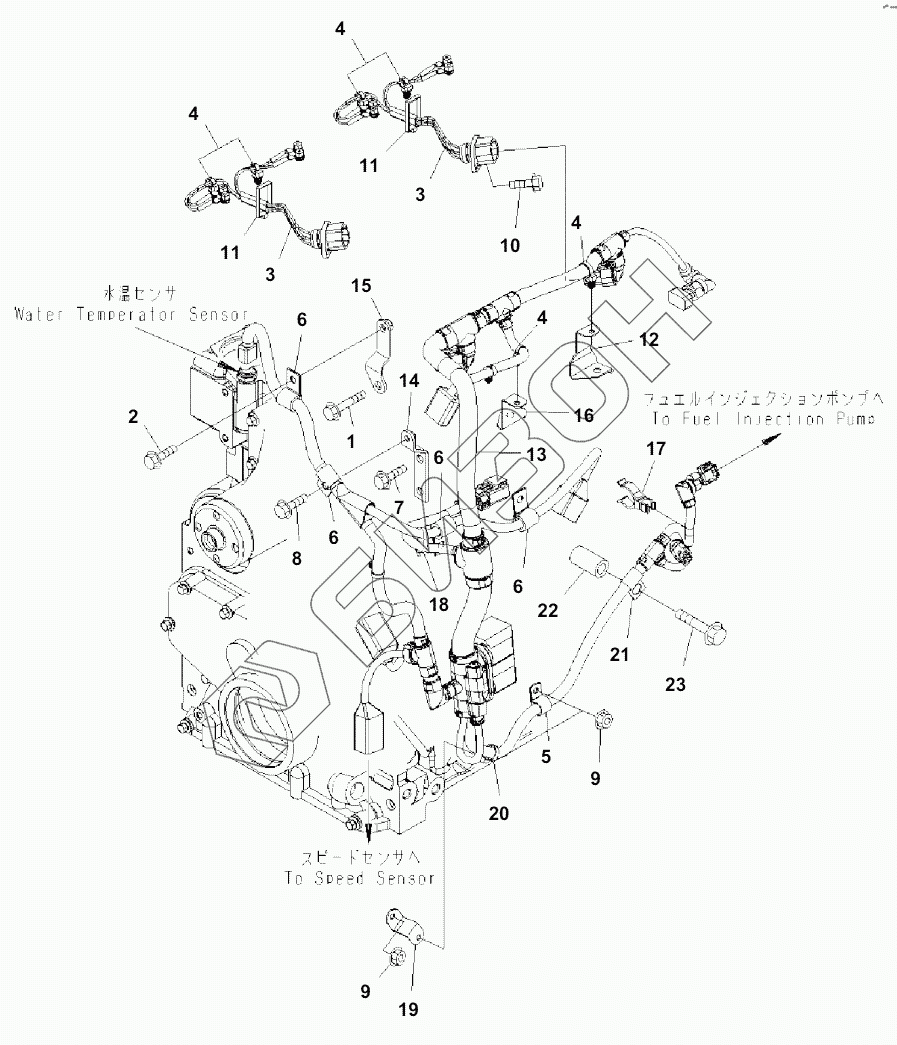

Графический каталог запасных частей к технике: Komatsu SAA4D107E-1A. WIRING (ENGINE HARNESS)
1
2
3
3
4
4
4
4
5
6
6
6
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6754-81-9390 | Bolt |
Загрузка ...
|
|
| 2 | 6216-74-6180 | BOLT |
Загрузка ...
|
|
| 3 | 6754-81-9210 | Harness, wiring |
Загрузка ...
|
|
| 4 | 6754-81-9230 | Clip, wire retaining |
Загрузка ...
|
|
| 5 | 6751-81-8290 | Clip |
Загрузка ...
|
|
| 6 | 04434-51008 | CLAMP |
Загрузка ...
|
|
| 7 | 6732-21-3120 | BOLT |
Загрузка ...
|
|
| 8 | 6733-71-5680 | BOLT |
Загрузка ...
|
|
| 9 | 01584-00605 | NUT |
Загрузка ...
|
|
| 10 | 6732-21-4180 | Bolt |
Загрузка ...
|
|
| 11 | 6754-81-9220 | Clip, wire retaining |
Загрузка ...
|
|
| 12 | 6754-81-9340 | Bracket |
Загрузка ...
|
|
| 13 | CU4938672 | Wire harness |
Загрузка ...
|
|
| 14 | 6754-81-9280 | Bracket |
Загрузка ...
|
|
| 15 | 6754-81-9270 | Bracket |
Загрузка ...
|
|
| 16 | 6751-81-8160 | Bracket |
Загрузка ...
|
|
| 17 | 6751-81-8140 | Clip |
Загрузка ...
|
|
| 18 | 6754-71-5330 | Clip |
Загрузка ...
|
|
| 19 | 6751-81-8180 | Bracket |
Загрузка ...
|
|
| 20 | 6754-81-9230 | Clip, wire retaining |
Загрузка ...
|
|
| 21 | 04434-51012 | CLIP |
Загрузка ...
|
|
| 22 | 6206-11-4490 | Spacer |
Загрузка ...
|
|
| 23 | 01435-01255 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
