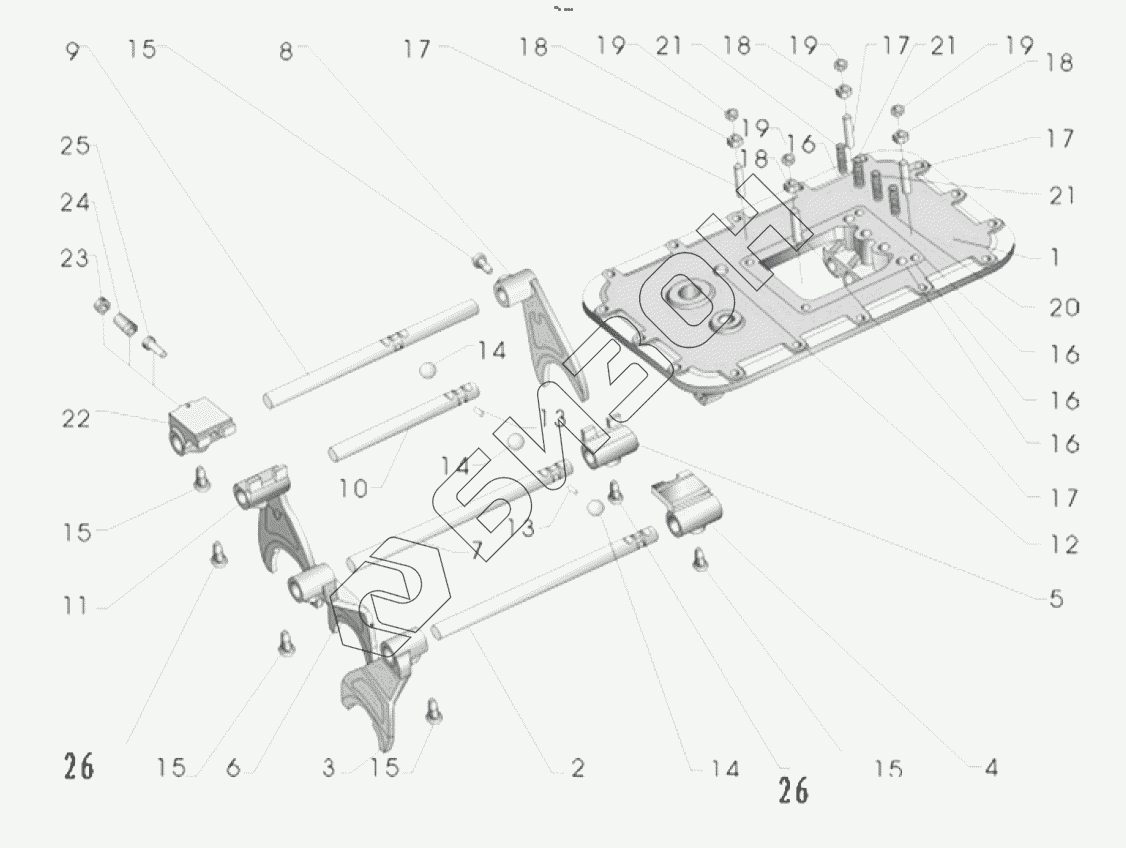

Графический каталог запасных частей к технике: LGMG AUTOMATIC TRANSMISSION 7JSD200K. Cover
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
21
21
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4110001003106 | Cover |
Загрузка ...
|
|
| 2 | 4110001003107 | Shaft |
Загрузка ...
|
|
| 3 | 4110001003108 | York |
Загрузка ...
|
|
| 4 | 4110001003109 | Block |
Загрузка ...
|
|
| 5 | 4110001003110 | Block |
Загрузка ...
|
|
| 6 | 4110001003111 | York |
Загрузка ...
|
|
| 7 | 4110001003112 | Shaft |
Загрузка ...
|
|
| 8 | 4110001003113 | York |
Загрузка ...
|
|
| 9 | 4110001003114 | Shaft |
Загрузка ...
|
|
| 10 | 4110001003115 | Shaft |
Загрузка ...
|
|
| 11 | 4110001003116 | York |
Загрузка ...
|
|
| 12 | 4110001003117 | Bowl plug piece |
Загрузка ...
|
|
| 13 | 4110000395087 | Yoke shaft interlock pin |
Загрузка ...
|
|
| 14 | 4110001003122 | Ball |
Загрузка ...
|
|
| 15 | 4110000395080 | Lock bolt of shift yoke |
Загрузка ...
|
|
| 16 | 4110000395088 | Steel ball |
Загрузка ...
|
|
| 17 | 4110000395091 | Bi-ends bolt |
Загрузка ...
|
|
| 18 | 4110000395092 | Hexangular nut 3/8"-24 |
Загрузка ...
|
|
| 19 | 4110000395093 | Hexangular thin nut |
Загрузка ...
|
|
| 20 | 4110000329059 | Compressed spring |
Загрузка ...
|
|
| 21 | 4110000329058 | Compressed spring |
Загрузка ...
|
|
| 22 | 4110001003118 | Block |
Загрузка ...
|
|
| 23 | 4110000329062 | Lock plug screw, reverse |
Загрузка ...
|
|
| 24 | 4110001003119 | Spring |
Загрузка ...
|
|
| 25 | 4110001003120 | Plug |
Загрузка ...
|
|
| 26 | 4110001003121 | Pin |
Загрузка ...
|
