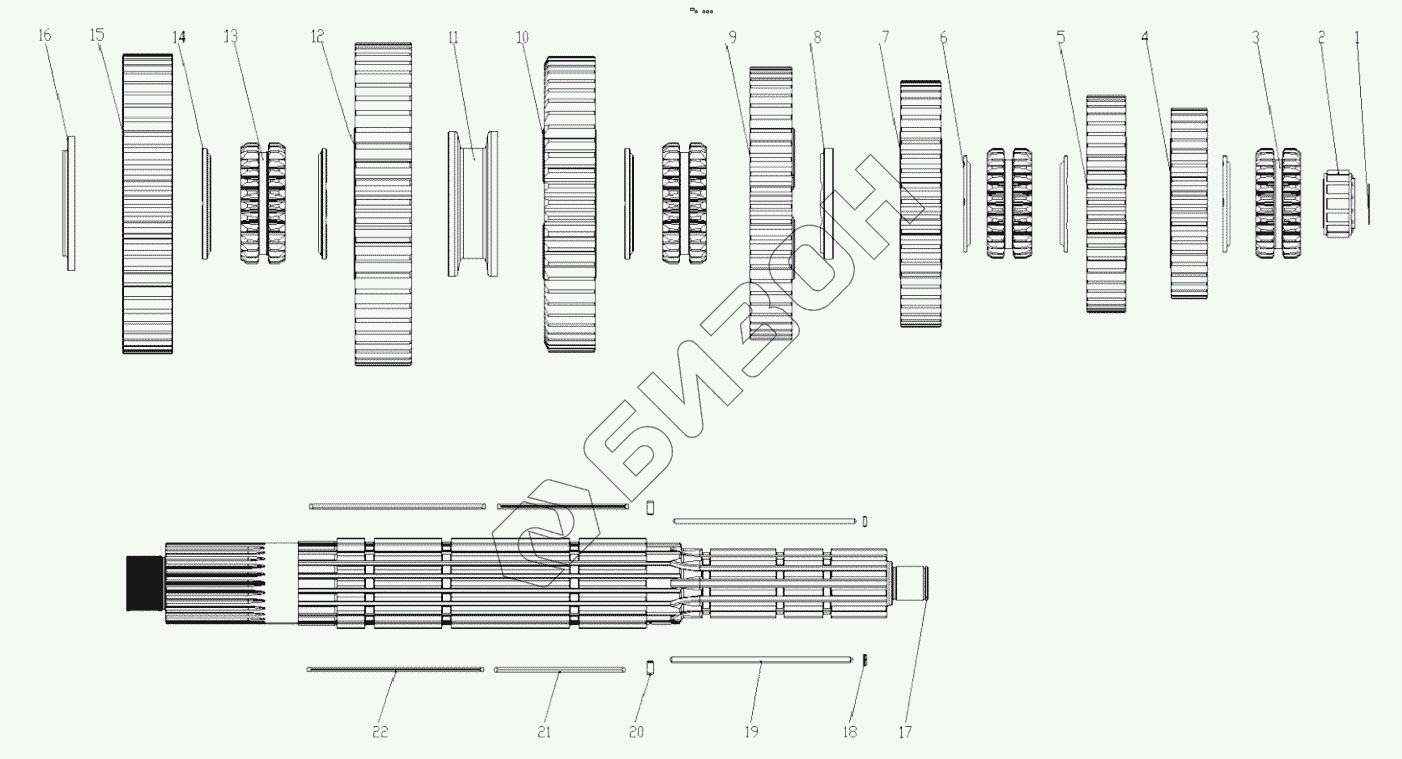

Графический каталог запасных частей к технике: LGMG AUTOMATIC TRANSMISSION 7JSD200K. Shaft

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4110001003031 Washer
Загрузка ...
2 4110001003032 Bearing
Загрузка ...
3 4110001003033 Spacer sleeve
Загрузка ...
4 4110001003034 Gear
Загрузка ...
5 4110001002007 Gear
Загрузка ...
6 4110001003036 Washer
Загрузка ...
7 4110001002008 Gear
Загрузка ...
8 4110001003038 Plate
Загрузка ...
9 4110001002009 Gear
Загрузка ...
10 4110001002010 Gear
Загрузка ...
11 4110001003041 Spacer sleeve
Загрузка ...
12 4110001003042 Gear
Загрузка ...
13 4110001003043 Spacer sleeve
Загрузка ...
14 4110001003044 Washer
Загрузка ...
15 4110001003045 Gear
Загрузка ...
16 4110001003046 Plate
Загрузка ...
17 4110001003047 Shaft
Загрузка ...
18 4110000395044 Spring column pin
Загрузка ...
19 4110001003048 Hexangular key of main shaft
Загрузка ...
20 4110001003049 Pin
Загрузка ...
21 4110001003050 Hexangular key of main shaft
Загрузка ...
22 4110001003051 Hexangular key of main shaft
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
