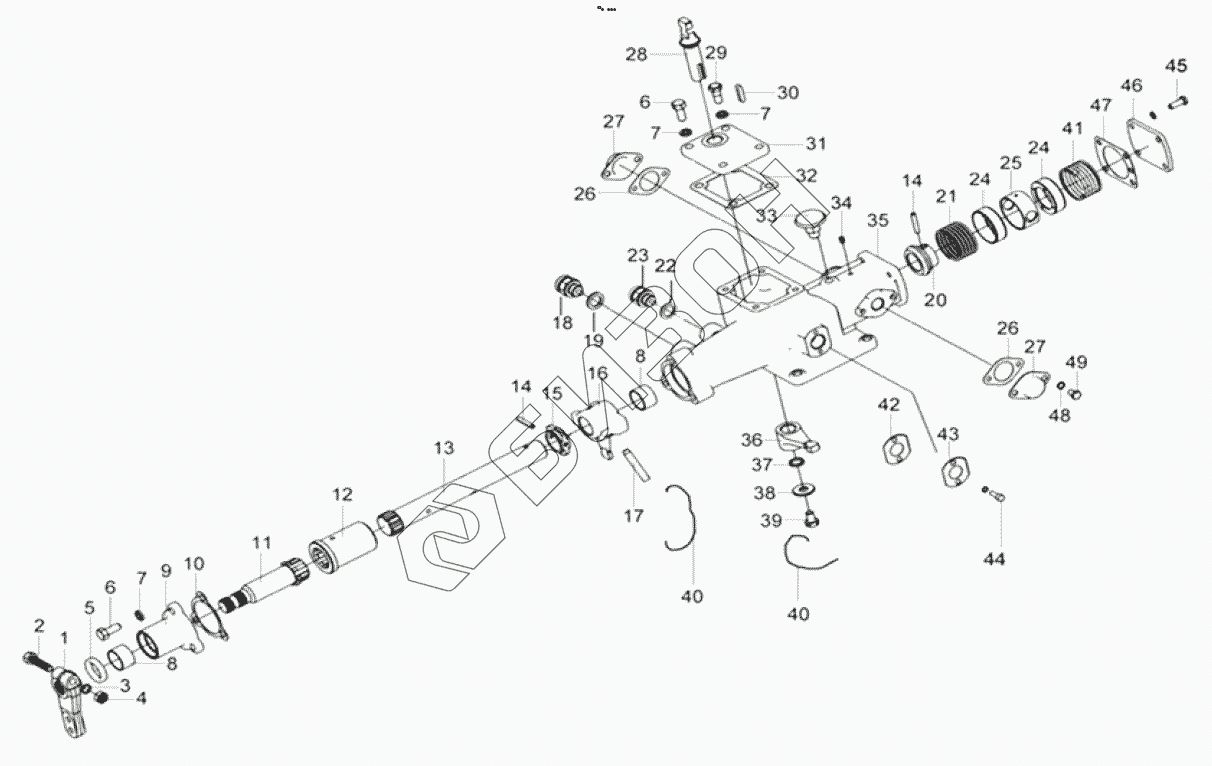

Графический каталог запасных частей к технике: LGMG AUTOMATIC TRANSMISSION 7JSD200K. Shift control assembly
1
2
3
4
5
6
6
7
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4110001003125 | Arm |
Загрузка ...
|
|
| 2 | 4110000395103 | Hexangular head bolt |
Загрузка ...
|
|
| 3 | 4110001003124 | Washer |
Загрузка ...
|
|
| 4 | 4110000395104 | Hexangular nut |
Загрузка ...
|
|
| 5 | 4110000395105 | Oil seal |
Загрузка ...
|
|
| 6 | 4110000156186 | Bolt |
Загрузка ...
|
|
| 7 | 4110000342022 | Spring washer |
Загрузка ...
|
|
| 8 | 4110000395106 | Bush of horizontal shifting lever |
Загрузка ...
|
|
| 9 | 4110000395107 | Cover |
Загрузка ...
|
|
| 10 | 4110000395108 | Bush |
Загрузка ...
|
|
| 11 | 4110000395109 | Shifting pipe connecter |
Загрузка ...
|
|
| 12 | 4110000395110 | Spline bush |
Загрузка ...
|
|
| 13 | 4110001003123 | Horizontal shifting lever |
Загрузка ...
|
|
| 14 | 4110000395112 | Spring-typer straight pin |
Загрузка ...
|
|
| 15 | 4110000395113 | Control block |
Загрузка ...
|
|
| 16 | 4110000395114 | Tuck |
Загрузка ...
|
|
| 17 | 4110000395115 | Parallel pin |
Загрузка ...
|
|
| 18 | 4110001003072 | Switch |
Загрузка ...
|
|
| 19 | 4110000395117 | Airproof gasket |
Загрузка ...
|
|
| 20 | 4110001003073 | Spacer sleeve |
Загрузка ...
|
|
| 21 | 4110000329102 | Compressed spring |
Загрузка ...
|
|
| 22 | 4110000395120 | Sealing loop |
Загрузка ...
|
|
| 23 | 4110000395121 | Pressure switch |
Загрузка ...
|
|
| 24 | 4110000395142 | Spring pedestal |
Загрузка ...
|
|
| 25 | 4110000395143 | Spring distance sleeve |
Загрузка ...
|
|
| 26 | 4110000395124 | Bush |
Загрузка ...
|
|
| 27 | 4110000395125 | Compressed spring |
Загрузка ...
|
|
| 28 | 4110000395126 | Connecter |
Загрузка ...
|
|
| 29 | 4110000395127 | Screw |
Загрузка ...
|
|
| 30 | 4110000395128 | Key |
Загрузка ...
|
|
| 31 | 4110000395129 | Cover of window |
Загрузка ...
|
|
| 32 | 4110000395130 | Gasket of window |
Загрузка ...
|
|
| 33 | 4110000395131 | Breather plug assembly |
Загрузка ...
|
|
| 34 | 4110000395132 | Stopper screw |
Загрузка ...
|
|
| 35 | 4110000395133 | Housing of controlling device |
Загрузка ...
|
|
| 36 | 4110000395134 | Connecter |
Загрузка ...
|
|
| 37 | 4110000395135 | O-ring |
Загрузка ...
|
|
| 38 | 4110000395136 | Gasket |
Загрузка ...
|
|
| 39 | 4110000395137 | Hexangular bolts with hole on head |
Загрузка ...
|
|
| 40 | 4110000395137 | Hexangular bolts with hole on head |
Загрузка ...
|
|
| 41 | 4110000395139 | Compressed spring |
Загрузка ...
|
|
| 42 | 4110000395140 | Double-h valve gasket |
Загрузка ...
|
|
| 43 | 4110001003074 | Plate |
Загрузка ...
|
|
| 44 | 4110000395148 | Bolt and spring gasket |
Загрузка ...
|
|
| 45 | 4110000395146 | Hexangular bolt and spring gasket |
Загрузка ...
|
|
| 46 | 4110000329076 | Side plate |
Загрузка ...
|
|
| 47 | 4110000329101 | Ending washer |
Загрузка ...
|
|
| 48 | 4110000342025 | Spring washer |
Загрузка ...
|
|
| 49 | 4110001003075 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
