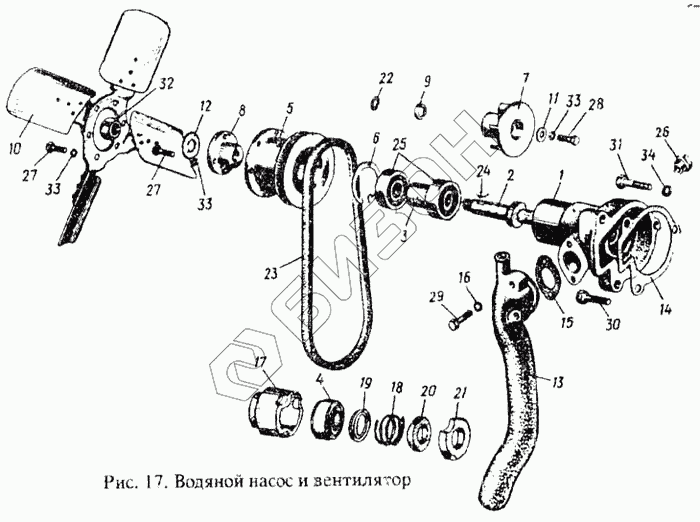

Графический каталог запасных частей к технике: ММЗ Д-242. Водяной насос и вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1307080 | 240-1307080 | Крыльчатка (7, 9) |
Загрузка ...
|
|
| 245-1307020 | 245-1307020 | Корпус |
Загрузка ...
|
|
| 240-1307070-Б-01 | 240-1307070-Б-01 | Шкив одноручьевой |
Загрузка ...
|
|
| 240-1307030 | 240-1307030 | Сальник водяного насоса |
Загрузка ...
|
|
| 1 | 245-1307025-01 | Корпус |
Загрузка ...
|
|
| 2 | 245-1307052 | Валик |
Загрузка ...
|
|
| 3 | 245-1307084/084-А | Втулка |
Загрузка ...
|
|
| 4 | 240-1307038-Б | Манжета |
Загрузка ...
|
|
| 5 | 240-1307061-02 | Шкив |
Загрузка ...
|
|
| 6 | 240-1307064 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | 240-1307074-Б | Крыльчатка |
Загрузка ...
|
|
| 8 | 240-1307079 | Ступица |
Загрузка ...
|
|
| 9 | 240-1307133 | Втулка |
Загрузка ...
|
|
| 10 | 60-1308040-01 | Вентилятор |
Загрузка ...
|
|
| 11 | 50-1002073 | Шайба упорная |
Загрузка ...
|
|
| 12 | 50-1005161 | Шайба |
Загрузка ...
|
|
| 13 | 50-1307044-02 | Патрубок |
Загрузка ...
|
|
| 14 | 50-1307048-Б | Прокладка |
Загрузка ...
|
|
| 15 | 50-1307049-А | Прокладка |
Загрузка ...
|
|
| 16 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 17 | 2101-1307033 | Корпус наружный |
Загрузка ...
|
|
| 18 | 2101-1307034 | Пружина |
Загрузка ...
|
|
| 19 | 2101-1307036 | Каркас внутренний |
Загрузка ...
|
|
| 20 | 2101-1307037 | Каркас наружный |
Загрузка ...
|
|
| 21 | 01-1328 | Кольцо скольжения |
Загрузка ...
|
|
| 22 | 013-017-25-2-2 | Кольцо |
Загрузка ...
|
|
| 23 | 1-11х10-1250 | Ремень |
Загрузка ...
|
|
| 24 | 5х7,5 | Шпонка |
Загрузка ...
|
|
| 25 | 1160305 | Подшипник шариковый |
Загрузка ...
|
|
| 26 | КГ3/8"А12.019 | Пробка |
Загрузка ...
|
|
| 27 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | М8-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | М10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | М10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | М16х1,5.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 34 | 10.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
