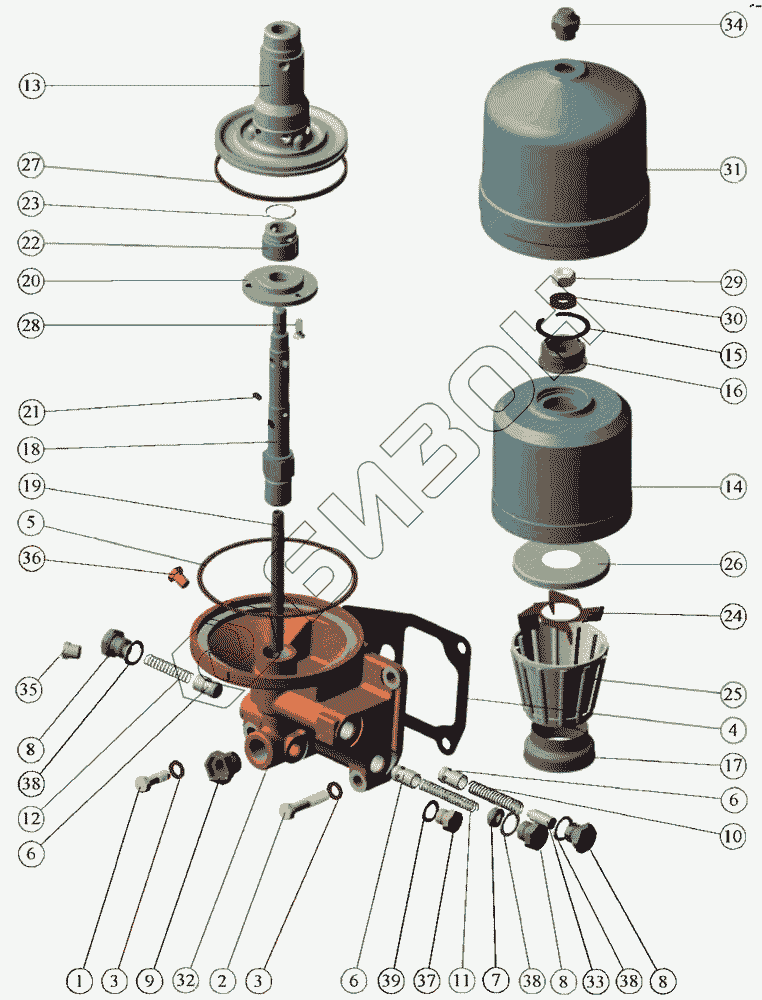

Графический каталог запасных частей к технике: ММЗ Д-242С. Установка центробежного масляного фильтра
/15.gif)
1
2
3
3
4
5
6
6
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
38
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1404140 | 240-1404140 | СЕТКА ФИЛЬТРУЮЩАЯ |
Загрузка ...
|
|
| 240-1404000-A | 240-1404000-A | УСТАНОВКА ЦЕНТРОБЕЖНОГО МАСЛЯНОГО ФИЛЬТРА |
Загрузка ...
|
|
| 240-1404080-A1 | 240-1404080-A1 | ОСЬ РОТОРА |
Загрузка ...
|
|
| 240-1404030-A | 240-1404030-A | СТАКАН РОТОРА |
Загрузка ...
|
|
| 240-1404010-A | 240-1404010-A | ФИЛЬТР МАСЛЯНЫЙ ЦЕНТРОБЕЖНЫЙ |
Загрузка ...
|
|
| 240-1404020-A2 | 240-1404020-A2 | РОТОР С ОСЬЮ |
Загрузка ...
|
|
| 1 | M10-6gX30.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 2 | M10-6gX50.88.35.016 | Болт |
Загрузка ...
|
|
| 3 | 36-1104788 | Кольцо |
Загрузка ...
|
|
| 4 | 50-1404068 | Прокладка |
Загрузка ...
|
|
| 5 | 50-1404059-Б1 | Прокладка колпака |
Загрузка ...
|
|
| 6 | 50-1404071-A | КЛАПАН ЦЕНТРОБЕЖНОГО ФИЛЬТРА |
Загрузка ...
|
|
| 7 | 50-1404072 | Пробка |
Загрузка ...
|
|
| 8 | 50-1404075 | Пробка |
Загрузка ...
|
|
| 9 | 240-1404096 | Пробка |
Загрузка ...
|
|
| 9 | 50-1404077-A | ПРОБКА |
Загрузка ...
|
|
| 10 | 50-1404081-A1 | ПРУЖИНА КЛАПАНА ЦЕНТРОБЕЖНОГО ФИЛЬТРА |
Загрузка ...
|
|
| 11 | 50-1404083-A1 | ПРУЖИНА СЛИВНОГО КЛАПАНА |
Загрузка ...
|
|
| 12 | 50-1404085-A1 | ПРУЖИНА РЕДУКЦИОННОГО КЛАПАНА |
Загрузка ...
|
|
| 13 | 240-1404017-Б | Корпус |
Загрузка ...
|
|
| 14 | 240-1404023 | Стакан |
Загрузка ...
|
|
| 15 | 240-1404033 | Кольцо упорное |
Загрузка ...
|
|
| 16 | 240-1404035-A | ГАЙКА СПЕЦИАЛЬНАЯ |
Загрузка ...
|
|
| 17 | 240-1404049 | Стакан внутренний |
Загрузка ...
|
|
| 18 | 240-1404012-B | ОСЬ РОТОРА |
Загрузка ...
|
|
| 19 | 240-1404013-Б | Трубка |
Загрузка ...
|
|
| 20 | 240-1404019-Б | Крышка |
Загрузка ...
|
|
| 21 | 240-1404028 | Штифт |
Загрузка ...
|
|
| 21 | 5x8.II | РОЛИК |
Загрузка ...
|
|
| 22 | 240-1404090-Б | Насадок |
Загрузка ...
|
|
| 23 | 240-1404118 | Кольцо |
Загрузка ...
|
|
| 24 | 240-1404024 | Крыльчатка |
Загрузка ...
|
|
| 25 | 240-1404110 | Сетка фильтрующая |
Загрузка ...
|
|
| 26 | 240-1404113 | Крышка |
Загрузка ...
|
|
| 27 | 115-120-30-2-1 | Кольцо |
Загрузка ...
|
|
| 28 | B2.M6-6gx14.58 | ВИНТ |
Загрузка ...
|
|
| 29 | M12X1,25-6H.6 | ГАЙКА |
Загрузка ...
|
|
| 30 | Д37А-1407607-В | Шайба упорная |
Загрузка ...
|
|
| 31 | 240-1404027 | Колпак |
Загрузка ...
|
|
| 32 | 240-1404067-A | КОРПУС ЦЕНТРОБЕЖНОГО ФИЛЬТРА |
Загрузка ...
|
|
| 33 | 240-1404074 | Вставка |
Загрузка ...
|
|
| 34 | 240-1404088 | Гайка колпака |
Загрузка ...
|
|
| 35 | КГ 1/4.10КП.016 | ПРОБКА |
Загрузка ...
|
|
| 36 | КГ 1/8.А12.016 | ПРОБКА |
Загрузка ...
|
|
| 37 | А23.10.006 | Пробка |
Загрузка ...
|
|
| 37 | 50-1117028 | Пробка резьбовая |
Загрузка ...
|
|
| 38 | Д09-035-А | Прокладка |
Загрузка ...
|
|
| 39 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | Д18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | А23.10.002 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
