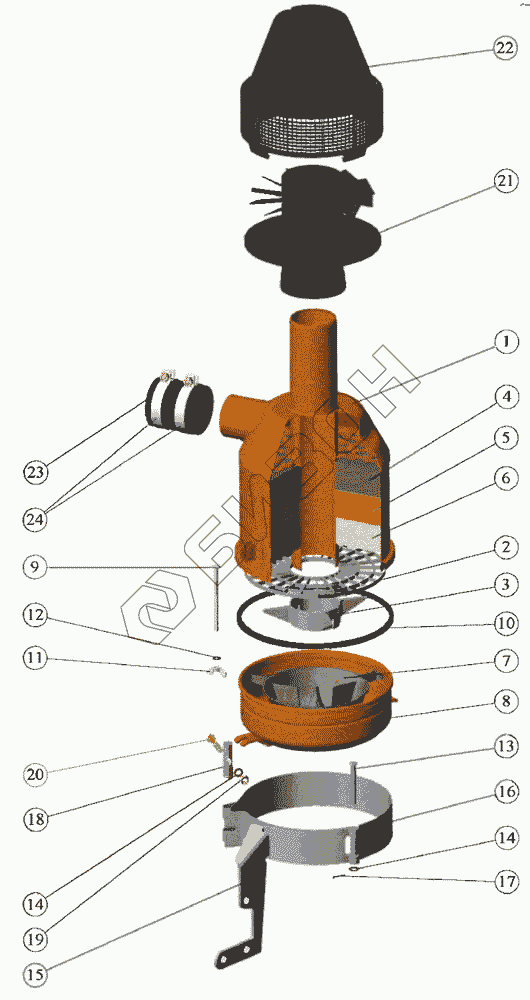

Графический каталог запасных частей к технике: ММЗ Д-242С. Установка воздухоочистителя
/8.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1109015-A-08 | 240-1109015-A-08 | ВОЗДУХООЧИСТИТЕЛЬ |
Загрузка ...
|
|
| A53.21.000 | A53.21.000 | МОНОЦИКЛОН |
Загрузка ...
|
|
| 240-1109280 | 240-1109280 | Кронштейн (9, 10, 14, 17, 19) |
Загрузка ...
|
|
| 240-1109010-А-15 | 240-1109010-А-15 | УСТАНОВКА ВОЗДУХООЧИСТИТЕЛЯ |
Загрузка ...
|
|
| 1 | 240-1109035-А2-09 | КОРПУС ВОЗДУХООЧИСТИТЕЛЯ |
Загрузка ...
|
|
| 2 | 240-1109095 | Обойма |
Загрузка ...
|
|
| 3 | 240-1109096-Б1 | СТОПОР ОБОЙМЫ |
Загрузка ...
|
|
| 4 | 240-1109165 | Элемент фильтрующий |
Загрузка ...
|
|
| 5 | 240-1109166-Б | Элемент фильтрующий |
Загрузка ...
|
|
| 6 | 240-1109167-Б | Элемент фильтрующий |
Загрузка ...
|
|
| 7 | 240-1109254-B | ВАННА МАСЛЯНАЯ |
Загрузка ...
|
|
| 8 | 240-1109255 | ПОДДОН |
Загрузка ...
|
|
| 9 | 240-1109262 | БОЛТ СТЯЖНОЙ |
Загрузка ...
|
|
| 10 | 240-1109306 | ПРОКЛАДКА |
Загрузка ...
|
|
| 11 | М6-6Н.45Л.016 | Гайка |
Загрузка ...
|
|
| 12 | 6.01. 08КП.016 | ШАЙБА |
Загрузка ...
|
|
| 13 | 50-1109296-Б | Палец |
Загрузка ...
|
|
| 14 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 15 | 240-1109290-Б1 | Кронштейн |
Загрузка ...
|
|
| 16 | 240-1109299 | Хомут |
Загрузка ...
|
|
| 17 | 3,2X18.016 | ШПЛИНТ |
Загрузка ...
|
|
| 18 | 50Л-1109301-Б | Палец |
Загрузка ...
|
|
| 19 | M8-6H.6.016 | Гайка |
Загрузка ...
|
|
| 20 | M8-6gX45.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 21 | A53.21.001 | ПАТРУБОК |
Загрузка ...
|
|
| 22 | A53.21.002 | КОЛПАК |
Загрузка ...
|
|
| 23 | РД 63-74-75-0,2(2) | РУКАВ-ДЕТАЛЬ |
Загрузка ...
|
|
| 24 | XC-67.016 | ХОМУТ СТЯЖНОЙ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
