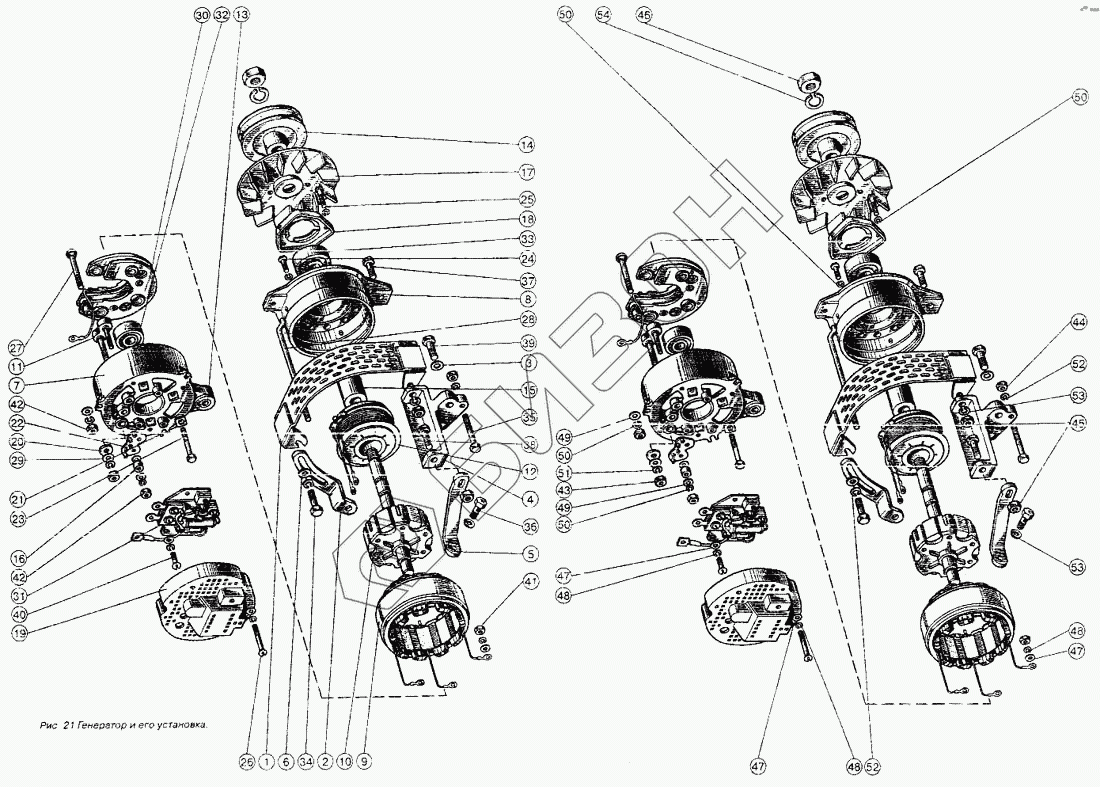

Графический каталог запасных частей к технике: ММЗ Д-243. Генератор и его установка
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Г464.3701000 | Г464.3701000 | Генератор дизеля Д-245.5 |
Загрузка ...
|
|
| 1 | 240-3701060-А | Щиток |
Загрузка ...
|
|
| 1 | 240-3701060-Б | Щиток |
Загрузка ...
|
|
| 2 | 240-3701063-02 | Планка |
Загрузка ...
|
|
| 3 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 4 | 240-3701056-В-01 | Кронштейн генератора |
Загрузка ...
|
|
| 5 | 240-3701068-Б | Растяжка |
Загрузка ...
|
|
| 6 | 50-1002073 | Шайба упорная |
Загрузка ...
|
|
| 7 | ИЖКС.301261.024 | Крышка задняя |
Загрузка ...
|
|
| 8 | ИЖКС.301261.035 | Крышка передняя |
Загрузка ...
|
|
| 9 | ИЖКС.684214.004 | Статор |
Загрузка ...
|
|
| 10 | ИЖКС.684241.006 | Ротор |
Загрузка ...
|
|
| 11 | ИЖКС.685158.001 | Панель выводов |
Загрузка ...
|
|
| 12 | ИЖКС.685442.035 | Катушка возбуждения |
Загрузка ...
|
|
| 13 | ИЖКС.711143.007 | Втулка разрезная |
Загрузка ...
|
|
| 14 | ИЖКС.712645.001 | Шкив одноручьевой |
Загрузка ...
|
|
| 15 | ИЖКС.713141.039 | Втулка ротора |
Загрузка ...
|
|
| 16 | ИЖКС.713141.041 | Втулка распорная |
Загрузка ...
|
|
| 17 | ИЖКС.723526.001 | Вентилятор |
Загрузка ...
|
|
| 18 | ИЖКС.725117.001 | Крышка подшипника |
Загрузка ...
|
|
| 19 | ИЖКС.725325.001 | Крышка регулирующего устройства |
Загрузка ...
|
|
| 20 | ИЖКС.754152.003 | Шайба изоляционная |
Загрузка ...
|
|
| 21 | ИЖКС.757513.003 | Изолятор фазный |
Загрузка ...
|
|
| 22 | ИЖКС.757542.003 | Изолятор |
Загрузка ...
|
|
| 23 | ИЖКС.758121.001 | Болт М4х25 |
Загрузка ...
|
|
| 24 | ИЖКС.758151.003 | Винт М5х14,5 |
Загрузка ...
|
|
| 25 | ИЖКС.758151.003-01 | Винт М5х26 |
Загрузка ...
|
|
| 26 | ИЖКС.758161.002 | Винт М4х28 |
Загрузка ...
|
|
| 27 | ИЖКС.758165.001 | Болт М6х53 |
Загрузка ...
|
|
| 28 | ИЖКС.758191.001 | Болт стяжной |
Загрузка ...
|
|
| 29 | ИЖКС.758491.032 | Шайба |
Загрузка ...
|
|
| 30 | ЖГИК.435111.003 | Выпрямитель |
Загрузка ...
|
|
| 31 | ЖГИК.435315.002 | Регулирующее устройство |
Загрузка ...
|
|
| 32 | 6-180502К1С9 | Шарикоподшипник |
Загрузка ...
|
|
| 33 | 6-180603КС9 | Шарикоподшипник |
Загрузка ...
|
|
| 34 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | М8-6gх100.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | М10-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | М4-6gх16.36.016 | Винт |
Загрузка ...
|
|
| 41 | М4-6Н.5.016 | Гайка |
Загрузка ...
|
|
| 42 | М5-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 43 | М6-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 44 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 45 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 46 | М16х1,5-6Н.5А.019 | Гайка |
Загрузка ...
|
|
| 47 | 4.04.016 | Шайба |
Загрузка ...
|
|
| 48 | 4Л.65Г.016 | Шайба |
Загрузка ...
|
|
| 49 | 5.04.016 | Шайба |
Загрузка ...
|
|
| 50 | 5Л.65Г.019 | Шайба |
Загрузка ...
|
|
| 51 | 6Л.65Г.019 | Шайба |
Загрузка ...
|
|
| 52 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 53 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 54 | 16Л.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
