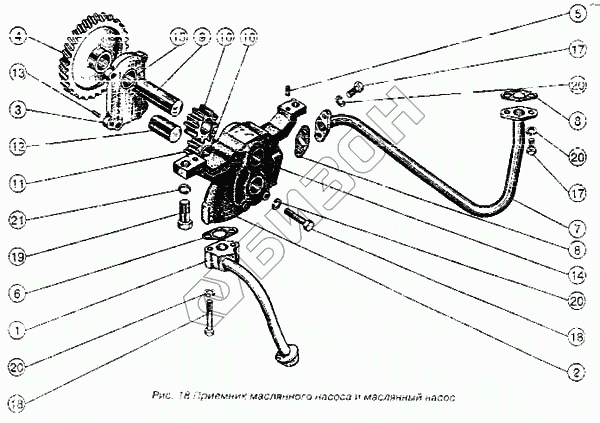

Графический каталог запасных частей к технике: ММЗ Д-243. Приемник масляного насоса и масляный насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1403020 | 240-1403020 | Корпус |
Загрузка ...
|
|
| 240-1403150 | 240-1403150 | Крышка |
Загрузка ...
|
|
| 240-1403010 | 240-1403010 | Насос масляный |
Загрузка ...
|
|
| 50-1403110-Б | 50-1403110-Б | Шестерня масляного насоса ведомая |
Загрузка ...
|
|
| 240-1403120-А | 240-1403120-А | Вал |
Загрузка ...
|
|
| 1 | 240-1402010-А3 | Маслоприемник |
Загрузка ...
|
|
| 2 | 240-1403025 | Корпус масляного насоса |
Загрузка ...
|
|
| 3 | 240-1403155 | Крышка |
Загрузка ...
|
|
| 4 | 240-1403228 | Шестерня привода |
Загрузка ...
|
|
| 5 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 6 | 50-1402053 | Прокладка фланца |
Загрузка ...
|
|
| 7 | 50-1403015-А | Патрубок отводящий |
Загрузка ...
|
|
| 8 | 50-1403033 | Прокладка фланца |
Загрузка ...
|
|
| 9 | 50-1403052-В | Валик масляного насоса |
Загрузка ...
|
|
| 10 | 50-1403075-В | Шестерня масляного насоса ведущая |
Загрузка ...
|
|
| 11 | 50-1403115-Б | Шестерня |
Загрузка ...
|
|
| 12 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 13 | 50-1403233 | Штифт установочный |
Загрузка ...
|
|
| 14 | А57.03.026-А | Втулка корпуса |
Загрузка ...
|
|
| 15 | А57.03.027-А | Втулка крышки |
Загрузка ...
|
|
| 16 | А57.03.028-А | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 17 | М8-6gх20.88.35 | Болт |
Загрузка ...
|
|
| 18 | М8-6gх50.88.35 | Болт |
Загрузка ...
|
|
| 19 | М12-6gх30.88.35 | Болт |
Загрузка ...
|
|
| 20 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 21 | 120Т.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
