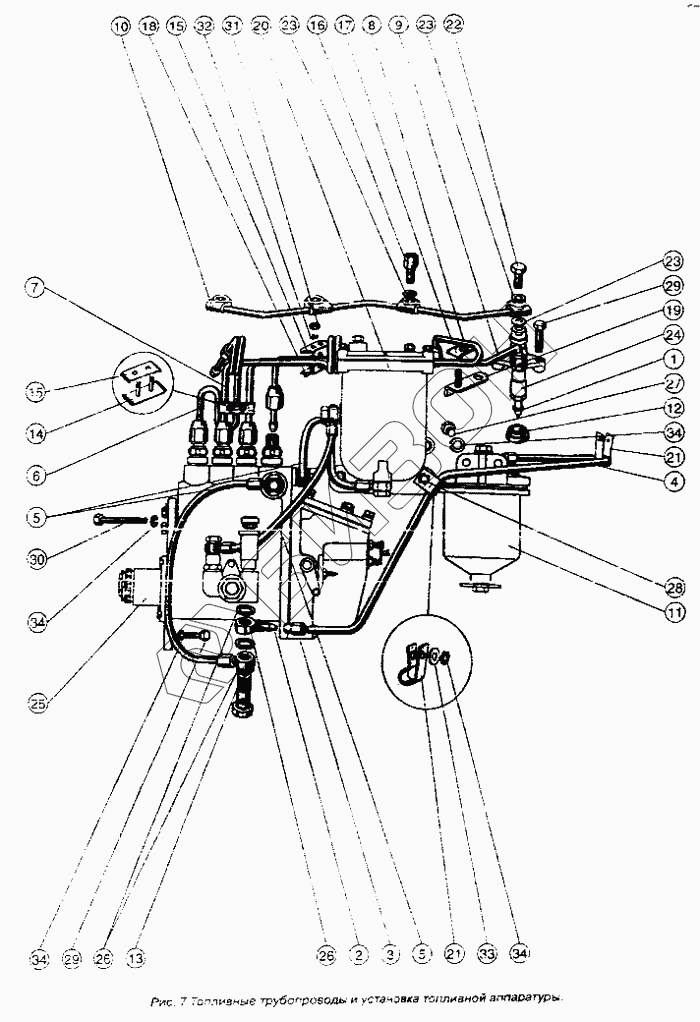

Графический каталог запасных частей к технике: ММЗ Д-243. Топливные трубопроводы и установка топливной аппаратуры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1104115-01 | 240-1104115-01 | Угольник с гайкой |
Загрузка ...
|
|
| 240-1104300 | 240-1104300 | Трубка топливная |
Загрузка ...
|
|
| 1 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 2 | 240-1104118-01 | Угольник |
Загрузка ...
|
|
| 3 | 240-1104119-01 | Гайка |
Загрузка ...
|
|
| 4 | 240-1104160-01 | Трубка |
Загрузка ...
|
|
| 5 | 240-1104160-03 | Трубка |
Загрузка ...
|
|
| 6 | 240-1104300-01 | Трубка |
Загрузка ...
|
|
| 7 | 240-1104300-02 | Трубка |
Загрузка ...
|
|
| 8 | 240-1104300-03 | Трубка |
Загрузка ...
|
|
| 9 | 240-1104300-04 | Трубка |
Загрузка ...
|
|
| 10 | 240-1104320-А2-02 | Трубопровод дренажный |
Загрузка ...
|
|
| 11 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 12 | 240-1111036-Б | Кольцо защитное |
Загрузка ...
|
|
| 13 | 240-1111103-А | Болт поворотного угольника |
Загрузка ...
|
|
| 14 | 240-1111105 | Колодка |
Загрузка ...
|
|
| 15 | 240-1111106-01 | Колодка |
Загрузка ...
|
|
| 16 | 240-1111112 | Штуцер |
Загрузка ...
|
|
| 17 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 18 | 240-1111115 | Кронштейн |
Загрузка ...
|
|
| 19 | 240-1111125-А1 | Кронштейн |
Загрузка ...
|
|
| 20 | 240-1117010-А | Фильтр топливный тонкой очистки |
Загрузка ...
|
|
| 21 | 50-1111101-Б2 | Хомутик |
Загрузка ...
|
|
| 22 | 36-1104787 | Болт штуцера |
Загрузка ...
|
|
| 23 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 24 | 145.1112010.10 | Форсунка ФДМ-22 |
Загрузка ...
|
|
| 25 | 4УТНМ-1111005-110 | Насос топливный |
Загрузка ...
|
|
| 26 | Д18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | М10-6gх120.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | 6.65Г.06 | Шайба |
Загрузка ...
|
|
| 33 | 10.01.019 | Шайба |
Загрузка ...
|
|
| 34 | 10.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
