Позиция на иллюстрации Заводской номер детали Название детали Цена
УТН-3-1106020-А УТН-3-1106020-А Корпус насоса (1, 6, 13, 21)
Загрузка ...
16-с35-3Б 16-с35-3Б Насос ручной
Загрузка ...

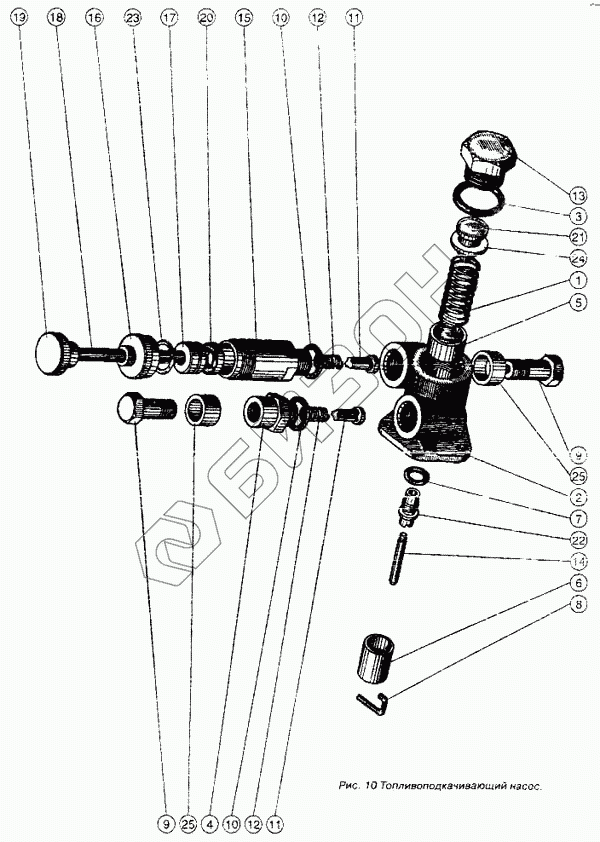

УТН-3-1106010-А4 УТН-3-1106010-А4 Насос топливоподкачивающий (1-25)
Загрузка ...
16-с39 16-с39 Рукоятка с поршнем
Загрузка ...
16-с64-А 16-с64-А Втулка
Загрузка ...
1 4МТНМ-1106024-01 Пружина поршня
Загрузка ...
2 УТН-3-1106025-А4 Корпус
Загрузка ...
3 УГН-3-1106026 Кольцо
Загрузка ...
4 УТН-3-1106035-01 Футорка
Загрузка ...
5 УТН-3-1106046 Поршень
Загрузка ...
6 УТН-3-1106083 Толкатель
Загрузка ...
7 УТН-5-1110322 Кольцо
Загрузка ...
8 УТН-119-85 Скоба
Загрузка ...
9 А12.013.02 Болт поворотного угольника
Загрузка ...
10 16-062 Прокладка
Загрузка ...
11 16-123-А Клапан
Загрузка ...
12 16-124-А1 Пружина клапана
Загрузка ...
13 16-128-А Пробка
Загрузка ...
14 16-133-2 Стержень толкателя
Загрузка ...
15 16-139-6А Цилиндр
Загрузка ...
16 16-140-2 Крышка цилиндра
Загрузка ...
17 16-141-3 Поршень
Загрузка ...
18 16-142-6 Шток поршня
Загрузка ...
19 16-143-5 Рукоятка
Загрузка ...
20 16-149 Кольцо
Загрузка ...
21 16-225-А Упор пружины
Загрузка ...
22 16-230-1А Втулка
Загрузка ...
23 16-240 Кольцо уплотнительное
Загрузка ...
24 16-270 Шайба защитная
Загрузка ...
25 119-85-1 Втулка защитная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
