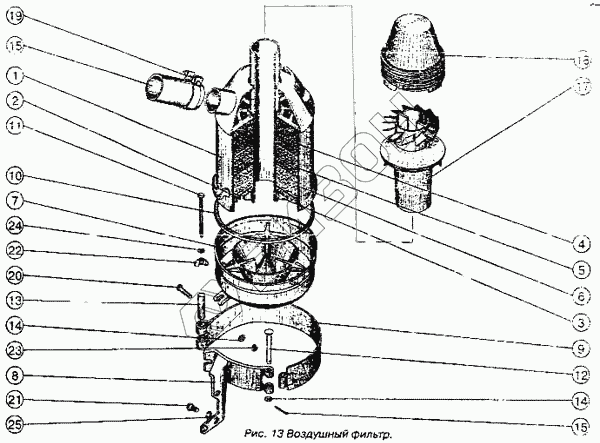

Графический каталог запасных частей к технике: ММЗ Д-243. Воздушный фильтр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1109280 | 240-1109280 | Кронштейн (9, 10, 14, 17, 19) |
Загрузка ...
|
|
| А53.21.000 | А53.21.000 | Моноциклон |
Загрузка ...
|
|
| 240-1109015-А | 240-1109015-А | Воздухоочиститель |
Загрузка ...
|
|
| 1 | 240-1109035-А2-02 | Корпус |
Загрузка ...
|
|
| 2 | 240-1109095 | Обойма |
Загрузка ...
|
|
| 3 | 240-1109096-Б | Стопор |
Загрузка ...
|
|
| 4 | 240-1109165 | Элемент фильтрующий |
Загрузка ...
|
|
| 5 | 240-1109166-Б | Элемент фильтрующий |
Загрузка ...
|
|
| 6 | 240-1109167-Б | Элемент фильтрующий |
Загрузка ...
|
|
| 7 | 240-1109250-Б2 | Поддон |
Загрузка ...
|
|
| 8 | 240-1109290-Б1 | Кронштейн |
Загрузка ...
|
|
| 9 | 240-1109299 | Хомут |
Загрузка ...
|
|
| 10 | 240-1109306-01 | Прокладка |
Загрузка ...
|
|
| 11 | 50-1109262 | Болт |
Загрузка ...
|
|
| 12 | 50-1109296-Б | Палец |
Загрузка ...
|
|
| 13 | 50Л-1109301-Б | Палец |
Загрузка ...
|
|
| 14 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 15 | 63-74-50-02(2,0) | Рукав-деталь |
Загрузка ...
|
|
| 16 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 17 | А53.21.001 | Патрубок |
Загрузка ...
|
|
| 18 | А53.21.002 | Колпак |
Загрузка ...
|
|
| 19 | ХС-61.019 | Хомут |
Загрузка ...
|
|
| 19 | ХЧП10-02.19 | Хомут |
Загрузка ...
|
|
| 20 | М8-6gх45.88.35.016 | Болт |
Загрузка ...
|
|
| 21 | М12-6gх20.88.35.016 | Болт |
Загрузка ...
|
|
| 22 | М6-6Н.45Л.016 | Гайка |
Загрузка ...
|
|
| 23 | М8-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 24 | 6.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 25 | 12.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
