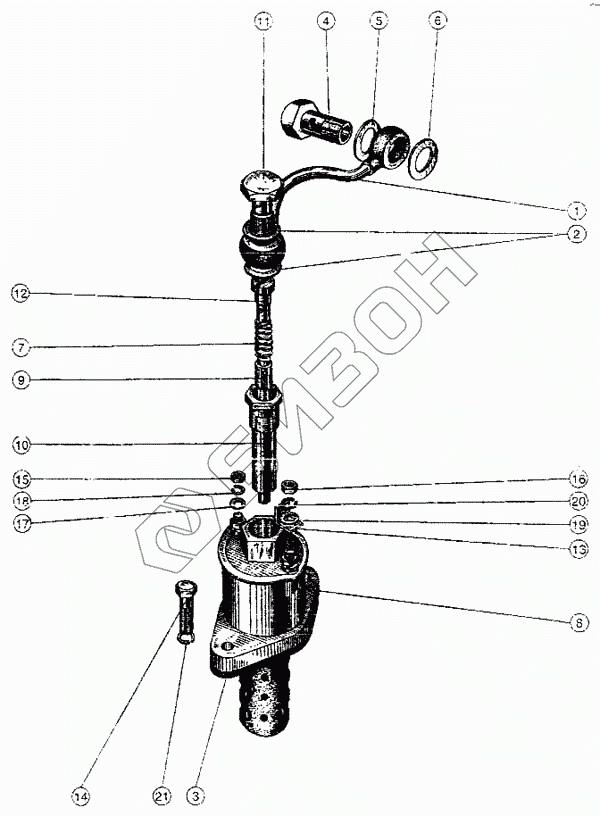

Графический каталог запасных частей к технике: ММЗ Д-245. Электрофакельный подогреватель и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ЭФП-8101500-01 | ЭФП-8101500-01 | Электрофакельный подогреватель |
Загрузка ...
|
|
| ЭФП-8101570 | ЭФП-8101570 | Катушка |
Загрузка ...
|
|
| 1 | 242-3701130-А | Трубопровод |
Загрузка ...
|
|
| 2 | 240-1007209 | Прокладка |
Загрузка ...
|
|
| 3 | 240-3707115-А1 | Прокладка |
Загрузка ...
|
|
| 4 | 36-1104787 | Болт штуцера |
Загрузка ...
|
|
| 5 | 36-1104788 | Кольцо |
Загрузка ...
|
|
| 6 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 7 | 16-057 | Пружина клапана |
Загрузка ...
|
|
| 8 | ЭФП-8101563-Б | Корпус с катушкой |
Загрузка ...
|
|
| 9 | ЭФП-8101605-В | Клапан |
Загрузка ...
|
|
| 10 | ЭФП-8101610 | Корпус клапана |
Загрузка ...
|
|
| 11 | ЭФП-8101627-В | Болт штуцера |
Загрузка ...
|
|
| 12 | ЭФП-8101628-Б | Штуцер |
Загрузка ...
|
|
| 13 | ЭФП-8101696 | Изолятор |
Загрузка ...
|
|
| 14 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | М4-6Н.019 | Гайка |
Загрузка ...
|
|
| 16 | М5-6Н.019 | Гайка |
Загрузка ...
|
|
| 17 | 4.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 4.65Г.06 | Шайба |
Загрузка ...
|
|
| 19 | 5.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 5.65Г.06 | Шайба |
Загрузка ...
|
|
| 21 | 6.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
